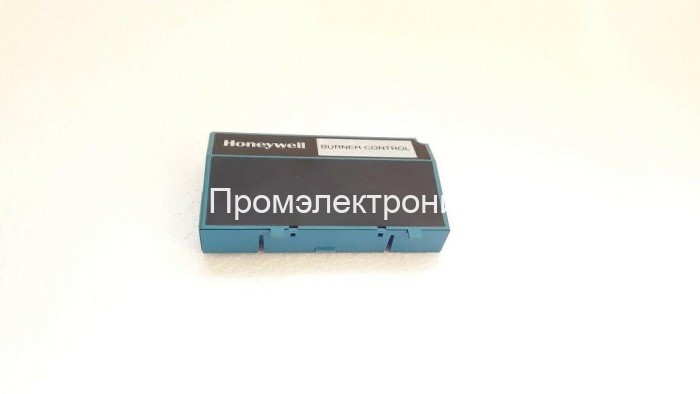

Honeywell S7820A1007

Техническое описание S7820A1007

Сведения дополняют существующее описание по документации производителя. Описаны функции указанного семейства; параметры и совместимость полного заказного исполнения проверяют отдельно.

Назначение

S7820 — модуль дистанционного сброса, соединяющий удалённую кнопку с релейным автоматом Honeywell 7800. Он обеспечивает сброс, но не предоставляет остальных функций клавиатурного дисплея или Data ControlBus: показаний пламени, истории и компьютерного интерфейса.

Место установки и применение

Модуль монтируют непосредственно на передней части совместимого автомата 7800; кнопку располагают в предусмотренном проектом месте управления. Дистанционный сброс согласуют с требованиями установки и возможностью контролировать состояние оборудования. Автоматический периодический сброс не является назначением этой принадлежности.

Принадлежности и замена

Кнопку, кабель и соединительные элементы выбирают по схеме S7820 и горелки. Внутренние ремонтные детали в инструкции не перечислены. Для замены нужны полный код S7820A1007, модель релейного блока, схема кнопки и кабельная трасса; совпадение внешнего крепления с дисплеем S7800 не подтверждает одинаковую функцию.

Документация: Honeywell: 65-0095, 65-0095-2, 1998, язык en, страницы 1, 2, 3.
