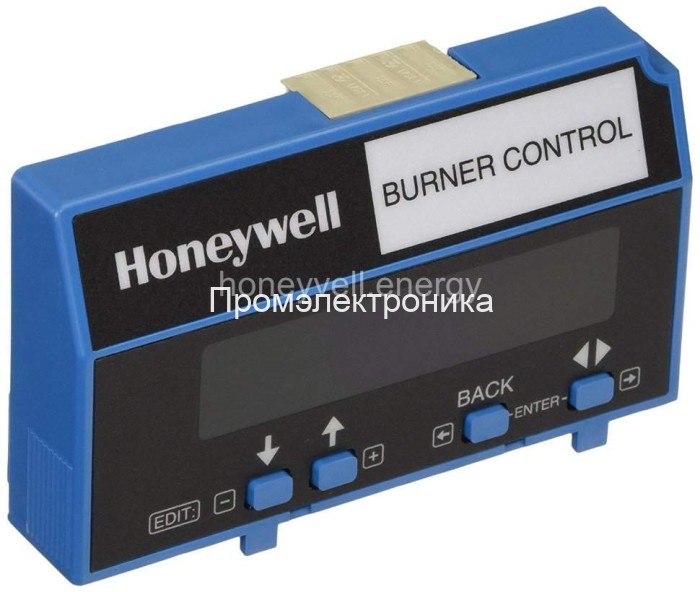

Honeywell S7810A1009

Техническое описание S7810A1009

Сведения дополняют существующее описание по документации производителя. Описаны функции указанного семейства; параметры и совместимость полного заказного исполнения проверяют отдельно.

Назначение

S7810A — модуль Data ControlBus системы Honeywell 7800 для удалённого клавиатурного дисплея, интерфейса компьютера и дистанционного сброса. Обозначение Data ControlBus сохраняют при подборе: его не следует автоматически приравнивать к S7810M Modbus.

Установка и совместимость

Модуль размещают на передней части совместимого релейного автомата 7800. Пятижильную линию и удалённый дисплей подключают по схеме производителя. Дистанционный сброс допускается только в предусмотренной для оборудования конфигурации, с контролем состояния горелки.

Принадлежности и обслуживание

В документации указан соединитель 203541 для подключения модуля. Монтажные и кабельные принадлежности удалённого дисплея согласуют отдельно. Для замены сверяют полный код S7810A1009, базовый автомат, интерфейс дисплея и схему; отдельной ведомости внутренних ремонтных деталей модуль не имеет.

Документация: Honeywell: 65-0091, 65-0091-4, 2002, язык en, страницы 1, 2, 3.
