Реле пламени Honeywell R4343D1017 — устройство контроля наличия пламени для промышленных и коммерческих горелочных установок, работающих в прерывистом режиме. Модель относится к серии R4343D и предназначена для применения с датчиками пламени выпрямительного типа: электродами ионизации, фотодатчиками и УФ-датчиками Honeywell, рассчитанными на ионизационный контроль. В автоматике горелки реле формирует дискретный сигнал о наличии или отсутствии пламени и передаёт его во внешнюю цепь управления через релейные контакты.

Honeywell R4343D1017 применяется в газовых, жидкотопливных и комбинированных горелках, котельных агрегатах, теплогенераторах, промышленных печах и другом оборудовании, где требуется надёжное подтверждение факта горения. Устройство востребовано при ремонте существующих шкафов управления, где уже используется серия R4343D и необходимо сохранить штатную логику подключения без переработки схемы.

Принцип работы основан на контроле сигнала от датчика пламени. При устойчивом факеле датчик передаёт на реле контрольный ток, после чего выходные контакты меняют состояние и подтверждают наличие горения. При исчезновении или нестабильности пламени реле переключает контактную группу, что позволяет системе управления остановить подачу топлива или перевести горелку в безопасный режим. Для стандартных моделей серии время реакции на потерю пламени составляет менее одной секунды.

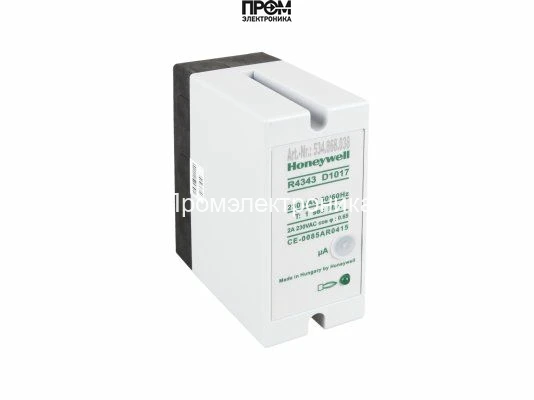

Конструктивно R4343D1017 выполнено как съёмный модуль, устанавливаемый на монтажное основание. Такое исполнение удобно для сервиса: реле можно демонтировать без полной разборки шкафа, а подключение выполняется через клеммную базу. На лицевой части предусмотрен контрольный разъём для измерения тока пламени микроамперметром, что упрощает диагностику при пусконаладке и обслуживании. Индикация пламени помогает быстро оценить состояние сигнала.

Основные особенности Honeywell R4343D1017: питание 230 В AC, частота 50/60 Гц; исполнение для выпрямительного контроля пламени; степень защиты IP40; рабочая температура от -10 до +60 °C; допустимая относительная влажность до 90% при +40 °C; релейный выход с изолированными контактами; контактная нагрузка до 2 А при cos φ 0,65. При подборе важно учитывать тип датчика, напряжение питания, схему подключения, режим работы горелки и требования производителя оборудования.

Реле пламени Honeywell R4343D1017 используют совместно с датчиками выпрямительного типа, включая ионизационные электроды и совместимые УФ-датчики серии C7012. Для корректной работы необходимо обеспечить правильное расположение датчика относительно зоны факела, качественное заземление, чистоту оптических элементов, отсутствие паразитных токов и соответствие схемы подключения инструкции производителя. Слабый или нестабильный ток пламени может быть связан не с самим реле, а с положением датчика, загрязнением линзы, плохим контактом или ошибками монтажа.

При заказе Honeywell R4343D1017 рекомендуется сверять артикул, напряжение питания и модификацию установленного реле, так как в серии R4343D встречаются версии на 115 В, 230 В и исполнения с другим временем реакции. Модель подходит для обслуживания, замены реле пламени и поддержания работоспособности промышленных горелок.
