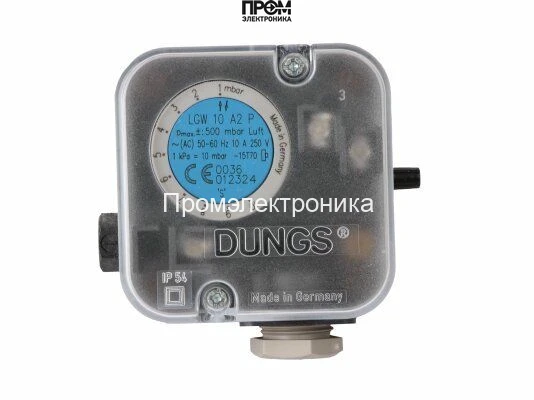

Реле давления Weishaupt LGW 10 A2P

Реле давления Weishaupt LGW 10 A2P — артикул 691385

Реле дифференциального давления Weishaupt LGW 10 A2P (арт. 691385) предназначено для точного контроля дифференциального давления в топочных установках и теплогенераторах с рабочим давлением до 500 мбар. Устройство обеспечивает надежное срабатывание при минимальных перепадах давления благодаря широкому диапазону регулировки и продуманной конструкции.

Ключевые характеристики

• Диапазон регулировки: 1–10 мбар (встроенный регулятор) — возможность тонкой настройки точки срабатывания.
• Максимальное рабочее давление: до 500 мбар — подходит для промышленного и коммунального применения.
• Стандарты: соответствие EN 1854 и класс S — подтвержденные параметры безопасности и точности.
• Материалы: мембрана из NBR-каучука; корпус и крышка из ударопрочного поликарбоната.
• Контакты: переключающий механизм с серебряными контактами для длительного срока службы и стабильной проводимости.
• Степень защиты: IP54 — защита от пыли и брызг, пригодность для различных эксплуатационных условий.
• Температурный диапазон: от -15 до +70°C — широкая рабочая зона для оборудования отопления и вентиляции.
• Тестирование: встроенная контрольная кнопка для быстрой проверки функциональности на месте.

Преимущества и эксплуатация

Weishaupt LGW 10 A2P обеспечивает высокую точность срабатывания при малых перепадах давления (от 1 мбар), что критично для поддержания стабильной работы горелочных и теплообменных систем. Мембрана из NBR-каучука устойчива к износу и обеспечивает долговечность при динамических нагрузках. Серебряные контакты переключающего механизма гарантируют надежную коммутацию даже при частых циклах включения/выключения.

Поликарбонатный корпус и крышка защищают внутренние узлы от механических воздействий, а степень защиты IP54 позволяет эксплуатировать реле в условиях, где возможны пыль и брызги. Встроенная контрольная кнопка упрощает обслуживание и позволяет оперативно проверить исправность без демонтажа.

Применение и монтаж

Реле рекомендовано для систем с воздухом и нейтральными газами, включая котлы и теплогенераторы. Не рекомендуется для использования с горючими газами. Монтаж возможен в вертикальном, горизонтальном и промежуточном положении; при отклонении от вертикали следует учитывать возможное влияние на точность срабатывания и при необходимости выполнять калибровку в рабочем положении.

Технические параметры для подбора

• Артикул: 691385
• Модель: LGW 10 A2P
• Диапазон регулировки: 1–10 мбар
• Максимальное давление: до 500 мбар
• Материал мембраны: NBR
• Контакты: серебряные
• Класс и стандарт: EN 1854, класс S
• Температура эксплуатации: -15…+70°C
• Степень защиты: IP54

Weishaupt LGW 10 A2P (арт. 691385) — оптимальное решение для тех, кто требует точного контроля дифференциального давления и высокой надежности при эксплуатации в системах отопления и вентиляции.
