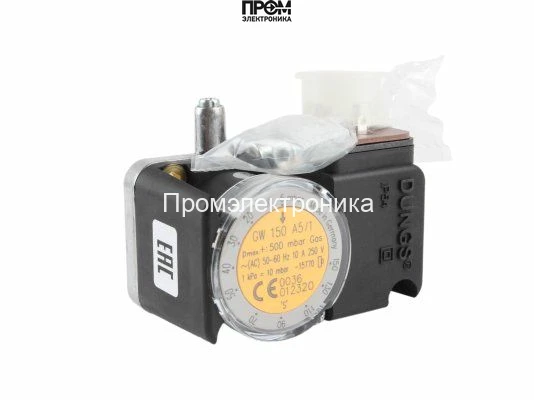

Реле давления Weishaupt GW 150 A5/1

Реле давления Weishaupt GW 150 A5/1 — арт. 691379

Краткое описание: Реле давления Weishaupt GW 150 A5/1 (691379) — компактное и надежное устройство для контроля избыточного давления в агрегатах, использующих газ или воздух. Предназначено для интеграции в системы автоматического управления и элементы безопасности, обеспечивает точное срабатывание и долговременную работоспособность в широком диапазоне условий.

Ключевые особенности

• Мембрана: NBR-каучук — высокая упругость и стойкость к газовым средам.
• Переключающий механизм: контакты из серебра — надежный электрический контакт и минимальное изнашивание.
• Корпус: литой алюминий + ударопрочный полиамид — повышенная газоплотность и механическая прочность.
• Измерительный штуцер: Ø 9 мм — удобство подсоединения трубопроводов и манометров.
• Регулировка: верхний регулятор с цифровой разметкой — точная настройка точки срабатывания.
• Степень защиты: IP54 — защита от пыли, брызг и прикосновений.
• Электрическое подключение: DIN-штекер — стандартизированное и удобное подключение к системе.
• Температурный диапазон: -15…+70 °C — стабильная работа в различных климатических условиях.
• Монтаж: вертикальное, горизонтальное или промежуточное положение — гибкость установки.
• Регулируемый гистерезис — высокая стабильность и точность повторных срабатываний.
• Компактные габариты — экономия монтажного пространства.

Назначение и область применения

Реле давления GW 150 A5/1 предназначено для контроля избыточного давления в топочных агрегатах и другом оборудовании, использующем газ или воздух. Используется в системах автоматического управления и защитных цепях для предотвращения аварийных ситуаций, связанных с превышением заданного давления.

Преимущества конструкции

Комбинация прочного литого алюминия и ударопрочного полиамида обеспечивает долговечность и высокую газоплотность корпуса. Мембрана из NBR-каучука и серебряные контакты гарантируют стабильную работу и длительный срок службы при циклических нагрузках. Верхний регулятор с цифровой разметкой облегчает точную настройку точки срабатывания, а регулируемый гистерезис позволяет адаптировать устройство под требования конкретной системы.

Монтаж и эксплуатация

Реле допускает установку в любом удобном положении — вертикально, горизонтально или промежуточно; при отклонении от вертикали срабатывание происходит при отклонении давления от установленного значения. Подключение осуществляется через DIN-штекер, а измерительный штуцер Ø 9 мм обеспечивает простое подсоединение к магистралям и контрольно-измерительным приборам.
