Реле давления Weishaupt GW 150 A4

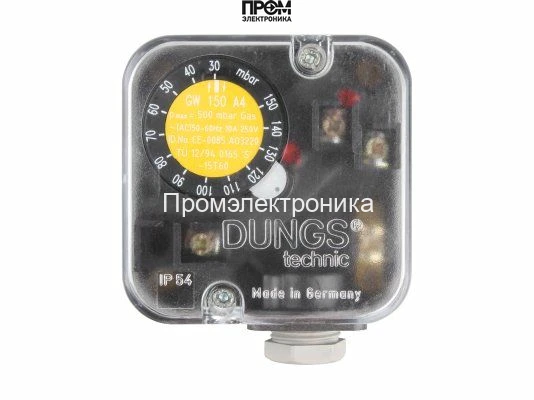

Реле давления Dungs GW 150 A4 — компактный контроль давления (арт. 691356)

Артикул: 691356. Реле давления Dungs GW 150 A4 предназначено для точного контроля избыточного и вакуумного давления в газовых и воздушных системах. Модель обеспечивает стабильное и предсказуемое срабатывание в диапазоне, востребованном в отопительном и промышленном оборудовании, при соблюдении стандарта EN 1854.

Ключевые технические характеристики

• Диапазон настройки: 30–150 мбар;
• Максимальное рабочее давление системы: до 500 мбар;
• Интервал срабатывания (дифференциал): 0–3 мбар;
• Контролируемая среда: нейтральные газы (семейства 1–3) и воздух;
• Температурный диапазон эксплуатации: от −15 до +70 °C;
• Подключение к трубопроводу: внутренняя резьба 1/4″;
• Корпус: пластик с алюминиевым основанием; мембрана — NBR;
• Класс защиты корпуса: IP54;
• Соответствие стандарту: EN 1854.

Описание конструкции и принципа работы

Dungs GW 150 A4 выполнено в компактном корпусе с алюминиевым основанием и надежной мембраной из NBR, что обеспечивает длительный срок службы в условиях переменных температур и типичных для газовых систем воздействий. При достижении или снижении давления относительно установленной границы реле реагирует механически: изменением положения мембраны замыкается или размыкается электрический контакт. Сигнал передаётся на управляющее устройство для дальнейших действий (включение/отключение горелки, аварийная блокировка и т.п.).

Особенности настройки и монтажа

Предел срабатывания устанавливается с помощью удобного колесика со шкалой на верхней части корпуса, что упрощает точную регулировку без демонтажа. Для подключения предусмотрено отверстие с внутренней резьбой 1/4″ — совместимо с типовыми фитингами газовых и воздушных трубопроводов. Конструкция гарантирует хорошую изоляцию электрических контактов и защиту от пыли и влаги по классу IP54.

Преимущества модели GW 150 A4

• Высокая точность срабатывания при малом дифференциале (0–3 мбар);
• Широкий диапазон регулировок — от 30 до 150 мбар;
• Устойчивость к типовым рабочим условиям благодаря NBR-мембране и алюминиевому основанию;
• Простая и быстрая настройка колесиком со шкалой;
• Удобный монтаж на резьбовое подключение 1/4″;
• Соответствие EN 1854 обеспечивает надежность электрической изоляции контактов.

Реле давления Dungs GW 150 A4 (арт. 691356) — решение для надежного контроля давления в газовых и воздушных системах с акцентом на точность, защиту и удобство эксплуатации.
