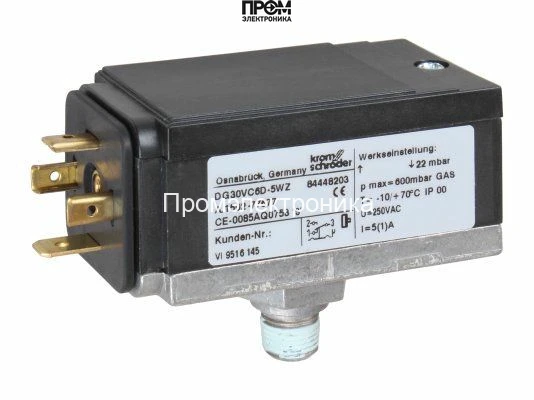

Реле давления Viessmann DG30VC6D-5WZ

Реле давления Viessmann DG30VC6D-5WZ — артикул 7827062

Реле давления Viessmann DG30VC6D-5WZ (арт. 7827062) — специализированное устройство для точного контроля давления газа и воздуха в промышленных системах. Соответствует европейскому стандарту EN1854 и разработано для стабильной работы в широком температурном диапазоне. Конструктивно реле основано на чувствительной мембране, связанной с механическим микропереключателем, что обеспечивает оперативное срабатывание при достижении заданного порога давления.

Ключевые характеристики

• Контроль давления: до 600 мбар;
• Диапазон переключения: 8–30 мбар;
• Регулировка давления срабатывания: 1–2 бар;
• Рабочая температура: −10…+70 °C;
• Присоединение: резьба G 1/8;
• Класс защиты корпуса: IP00;
• Электрическое подключение: 4-штекерный DIN-разъем;
• Материалы корпуса: армированный пластик с алюминиевым основанием;
• Монтаж: допускается в любой ориентации; рекомендуется вертикальное положение для максимальной точности.

Принцип действия и регулировка

Работа реле основана на деформации чувствительной мембраны при изменении давления среды. Мембрана передаёт перемещение на микропереключатель, который замыкает или размыкает электрическую цепь при достижении установленного порога. Настройка осуществляется поворотным диском с нанесённой разметкой, что упрощает точную подстройку точки срабатывания при наладке оборудования.

Конструкция и подключение

Корпус изготовлен из армированного пластика с прочным алюминиевым основанием, что обеспечивает механическую стабильность и стабильность монтажа. Для подключения используется стандартный 4-полюсный DIN-штекер, упрощающий электромонтаж и замену реле без доработок кабельной разводки. Подсоединение технологической линии — резьба G 1/8, совместимая с типовыми фитингами промышленных систем.

Области применения и преимущества

Реле Viessmann DG30VC6D-5WZ предназначено для систем, где требуется надёжный контроль низкого и среднего давления: газо- и воздухообрабатывающие установки, горелочные и котельные комплексы, автоматические системы регулирования давления. Преимущества модели: высокая точность срабатывания, стабильность в широком диапазоне температур, простая настройка, компактность и удобство монтажа.

Производитель: Viessmann. Код товара: 7827062.
