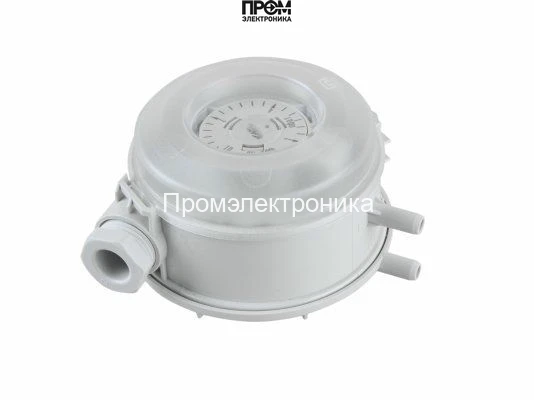

Реле давления Huba Control 604.91

Реле давления воздуха Huba Control 604.91 — исполнительный контроль подачи воздуха (арт. 13010536)

Реле давления Huba Control 604.91 предназначено для точного контроля нагнетательного и разрежающего давления, а также дифференциального давления воздуха и нейтральных газов в системах вентиляции, кондиционирования и промышленных установках. Модель служит прямой заменой Dungs LGW 3 C3 (арт. 13010536) и обеспечивает стабильное срабатывание при минимальных перепадах давления.

Ключевые характеристики

• Предельное давление: 50 мбар;
• Диапазон регулировки: 0.5–5 мбар;
• Дифференциал переключения: 0.05 мбар;
• Контролируемая среда: воздух, нейтральные газы;
• Температура окружающего воздуха: −30…+85 °C;
• Электрический ввод: PG11; 3‑контактное соединение с позолоченными контактами;
• Импульсный ниппель для шланга: 6,2×10,6 мм;
• Корпус: пластик; возможна установка на горизонтальную и вертикальную поверхность.

Функциональные возможности

Прибор обеспечивает высокую точность измерений и повторяемость срабатываний благодаря малому дифференциалу переключения (0.05 мбар) и чувствительному устройству регулировки на крышке. Конструкция позволяет контролировать как избыточное, так и вакуумное давление, а также их разницу, что делает реле универсальным решением для систем с различными режимами работы.

Конструкция и подключение

Пластиковый корпус защищает внутренние элементы от загрязнений и механических воздействий, одновременно сохраняя малый вес. Электрическое подключение реализовано через ввод PG11 и 3‑контактный разъём с позолоченными контактами для надежной передачи сигнала и устойчивости к коррозии. Для подключения датчика давления предусмотрен стандартный ниппель 6,2×10,6 мм, совместимый с распространёнными импульсными шлангами.

Монтаж и эксплуатация

Устройство допускает монтаж в любом положении — горизонтально или вертикально, что упрощает интеграцию в существующие инженерные схемы. Диапазон рабочих температур от −30 до +85 °C обеспечивает устойчивость к низким и повышенным температурам. Регулировка осуществляется внешним регулятором на крышке, что позволяет быстро проводить настройку без разборки корпуса.

Преимущества применения

• Высокая точность и стабильность срабатываний при малых перепадах давления;
• Гибкость настройки в диапазоне 0.5–5 мбар;
• Универсальность: контроль давления и вакуума, дифференциальных значений;
• Надёжное электрическое соединение с позолоченными контактами;
• Простота монтажа и совместимость с импульсными шлангами стандартного размера;
• Рабочий диапазон температур, обеспечивающий эксплуатацию в жестких климатических условиях.
