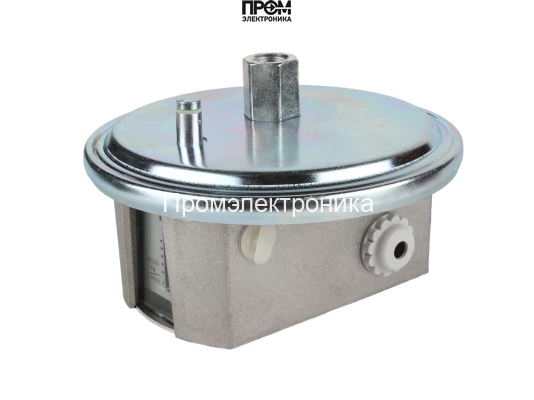

Реле давления Honeywell HCD6150

Реле давления Honeywell HCD6150 — точный контроль давления до 300 mbar

Реле давления Honeywell HCD6150 предназначено для контроля давления и перепада давления в системах с негорючими и неагрессивными газами. Модель обеспечивает надежную коммутацию при давлении рабочей среды до 300 mbar и подходит для применения в системах, где требуется стабильное поддержание заданных значений давления.

Ключевые особенности

• Диапазон рабочего давления: до 300 mbar.
• Назначение: контроль абсолютного давления и перепада давления.
• Среды: воздух и топливные газы (соответствие DIN EN1854 и PE EU/2016/426).
• Корпус: алюминиевое литое под давлением исполнение — повышенная прочность и стойкость к износу.
• Степень защиты: IP40.
• Подключение: резьбовое соединение G 1/4.
• Температурный диапазон эксплуатации: от −15 °C до +60 °C.
• Настройка срабатывания: шпиндель под крышкой; для высокой точности рекомендуется подключение манометра.
• Дифференциал переключения: постоянный; значение определяется выбранным диапазоном настройки.
• Монтаж: горизонтально с направлением соединений вниз или с использованием кронштейна на трубе/вертикальной поверхности.

Принципы настройки и эксплуатации

Регулировка точки срабатывания выполняется при помощи шпинделя, расположенного под защитной крышкой, что обеспечивает простоту доступа и защиту от случайных изменений. Для точной установки порога давления рекомендуется использовать внешний манометр. Дифференциал модели остается неизменным в процессе эксплуатации и зависит от выбранного диапазона настройки, что упрощает прогнозирование поведения системы при колебаниях давления.

Условия монтажа и рекомендации

Реле Honeywell HCD6150 рассчитано на горизонтальную установку с выводом соединений вниз; при необходимости возможно крепление на трубопроводе или вертикальной поверхности с помощью штатного кронштейна. Резьбовое подключение G 1/4 обеспечивает совместимость с типовыми фитингами и упрощает интеграцию в существующие схемы трубопроводов.

Соответствие стандартам и надежность

Модель HCD6150 соответствует требованиям директивы PE EU/2016/426 и стандарту DIN EN1854, что подтверждает возможность использования с воздушными и топливными газами в рамках заявленных условий эксплуатации. Конструкция с алюминиевым литым корпусом и защита IP40 обеспечивает долговечность и стабильность параметров при нормативных температурных режимах.
