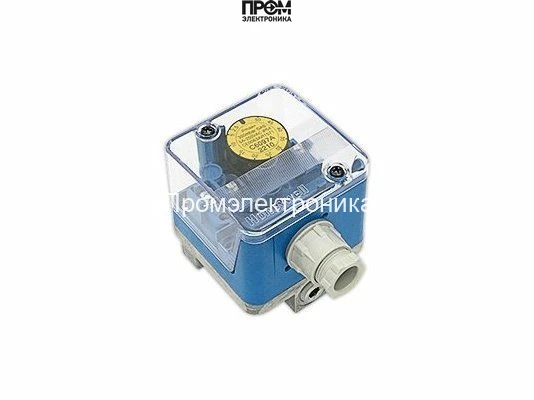

Реле давления Honeywell C6097A2200

Реле давления Honeywell C6097A2200 — точный контроль избыточного давления

Реле давления Honeywell C6097A2200 предназначено для контроля верхней границы давления газа или воздуха в газовых горелках и системах с номинальным давлением до 300 мбар. Компактная конструкция с фланцевым подключением и регулировкой точки срабатывания обеспечивает простоту монтажа и точную настройку в промышленных и отопительных установках.

Ключевые характеристики

• Модель: Honeywell C6097A2200
• Диапазон регулировки давления: 2,5–50 мбар
• Диапазон срабатывания (гистерезис): 0–0,5 мбар
• Максимальное рабочее давление: до 300 мбар
• Температура окружающей среды: −15…+60 °C
• Температура рабочей среды: −15…+80 °C
• Степень защиты корпуса: IP54
• Класс защиты от поражения электротоком: I
• Материалы, контактирующие со средой: бутандиен-акрилонитрильный каучук, литой алюминий
• Электроподключение: штекер
• Монтаж: фланцевое соединение, возможна установка вертикально и горизонтально

Принцип работы и конструктивные особенности

В основе работы реле — чувствительная мембрана, воспринимающая изменение давления газа или воздуха. При достижении установленной верхней границы мембрана приводит в действие однополюсный механический переключатель, обеспечивающий двухпозиционный контроль электрической цепи. Поворотный диск на корпусе позволяет точно задать точку срабатывания в пределах указанного диапазона, а малый гистерезис (0–0,5 мбар) гарантирует чёткое и повторяемое переключение.

Преимущества и эксплуатация

Honeywell C6097A2200 сочетает защиту IP54 и прочные материалы, устойчивые к рабочим газам, что обеспечивает надёжную работу в различных температурных режимах. Фланцевое подключение упрощает монтаж в существующие газовые трактовые схемы, а штекерное электросоединение обеспечивает быструю и безопасную коммутацию. Конструкция допускает установку как вертикально, так и горизонтально, что расширяет варианты применения при ограниченном пространстве.

Области применения

Реле рекомендовано для контроля избыточного давления в газовых горелках и компоновке газо-расходного оборудования, где требуется точная фиксация предельного давления и надёжное отключение при его превышении. Подходит для работы с различными типами газа и сжатого воздуха в технологических и отопительных системах.
