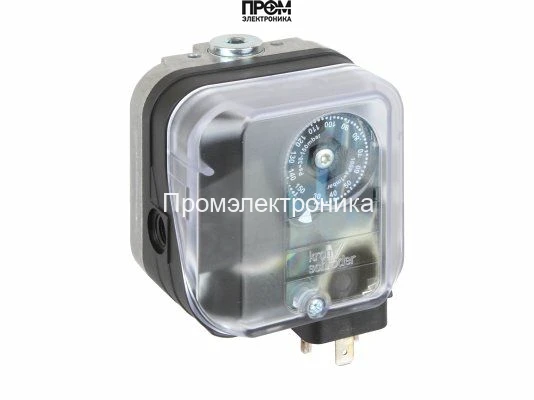

Реле давления CIB Unigas DG150U-5 в сборе

Реле давления CIB Unigas DG150U-5 в сборе — артикул 3500108

Реле давления CIB Unigas DG150U-5 (арт. 3500108, производитель Cib Unigas) — универсальное приборное решение для контроля давления в топочных и вентиляционных системах. Модель DG150U-5 предназначена для контроля разрежения, дифференциального давления воздуха и каналов дымовых газов, а также для мониторинга давления газов (природный, сжиженный и биогаз) и воздуха. Комплектное исполнение обеспечивает готовность к монтажу и подключению.

Ключевые характеристики

• Диапазон настройки: 30–150 мбар
• Гистерезис/срабатывание: 3–5 мбар
• Рабочие среды: природный газ, сжиженный газ, биогаз, воздух, дымовые газы
• Подключение: 4‑штекерный DIN‑разъём
• Материалы корпуса: пластик и алюминий
• Регулировка: колесо с шкалой для точной настройки порога срабатывания
• В комплекте: фитинг R1/4 и угловой зажимной фитинг

Конструкция и принцип работы

Корпус реле сочетает стойкий к внешним воздействиям пластик и алюминиевые элементы, что обеспечивает надежность при эксплуатации в котельных и вентиляционных каналах. Мембрана реагирует на перепад давления и механически воздействует на электрические контакты — при достижении заданного порога происходит замыкание или размыкание цепи, посылается управляющий сигнал на систему автоматики. Настройка производится поворотом колеса со шкалой, что позволяет быстро и точно установить требуемый диапазон срабатывания.

Установка и эксплуатация

• Монтаж возможен в различных ориентациях; при значительных отклонениях от вертикали точность срабатывания может изменяться — рекомендуется учитывать положение при настройке.
• Подключение к электрической системе осуществляется через стандартный 4‑контактный DIN‑разъём, что упрощает интеграцию с горелочными и вентиляционными контроллерами.
• В комплект поставки входят R1/4 и угловой зажимной фитинг для надежного подсоединения к пневматической линии.

Применение и преимущества

Реле DG150U-5 оптимально для использования в газовых горелках, системах контроля подачи воздуха, вентиляции и кондиционирования, а также в установках с биогазом. Основные преимущества модели: универсальность по рабочим средам, широкий диапазон настройки 30–150 мбар, небольшая погрешность срабатывания (3–5 мбар), прочный корпус и простота монтажа благодаря стандартному DIN‑разъёму и комплектным фитингам.

Артикул: 3500108. Производитель: Cib Unigas.
