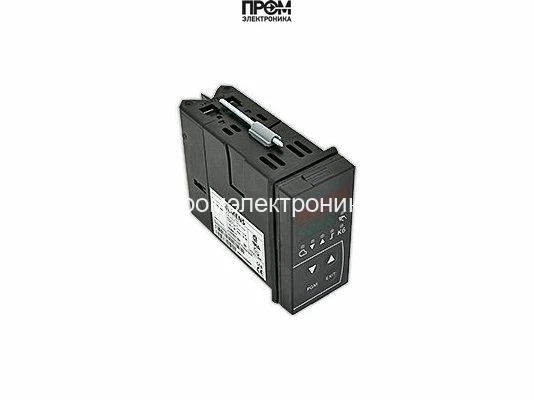

Регулятор мощности Siemens RWF40.000A97

Универсальный цифровой контроллер Siemens RWF40.000A97: Точность и надежность для промышленных процессов

Цифровой регулятор мощности Siemens RWF40.000A97 представляет собой высокотехнологичное микропроцессорное устройство, разработанное для прецизионного управления температурой и другими физическими величинами в сложных промышленных системах. Этот контроллер является ключевым элементом для построения эффективных и безопасных систем автоматизации тепловых процессов, обеспечивая стабильность и оптимизацию энергопотребления.

Благодаря своей универсальности, RWF40.000A97 находит широкое применение в управлении модуляционными, двух- и трехступенчатыми горелками малой и средней мощности, а также для регулирования положения клапанов, воздушных заслонок и других исполнительных механизмов. Он идеально подходит для интеграции в котельные установки, промышленные печи для термообработки, сушильные камеры, системы отопления, вентиляции и кондиционирования (HVAC).

Ключевые функциональные возможности

• Гибкие режимы регулирования: Контроллер поддерживает как трехпозиционное шаговое управление (открыть/стоп/закрыть) для приводов с дискретным управлением, так и непрерывное ПИД-регулирование с аналоговым выходом (например, 4...20 мА), что позволяет точно дозировать мощность.
• Продвинутый ПИД-алгоритм: Встроенный интеллектуальный алгоритм с функцией автоматической оптимизации (автонастройки) гарантирует высокую точность поддержания заданного значения (уставки), минимизирует перерегулирование и обеспечивает быструю реакцию на изменения нагрузки в системе.
• Универсальный аналоговый вход: Устройство оснащено конфигурируемым входом для прямого подключения широкого спектра датчиков, включая различные типы термопар (L, J, K, N, S, R, B), термометров сопротивления (Pt100, Ni100), а также унифицированных сигналов тока (4...20 мА) и напряжения (0...10 В).
• Программируемая логика: Наличие двух цифровых входов позволяет реализовать дополнительные функции, такие как дистанционное переключение между двумя уставками, блокировка ручного режима или активация аварийного останова.

Технические преимущества и особенности конструкции

• Высокая эксплуатационная надежность: Разработанный подразделением Siemens (Landis & Staefa), контроллер RWF40.000A97 создан для безотказной работы в жестких промышленных условиях, что подтверждается качеством электронных компонентов и прочностью корпуса.
• Информативный интерфейс: Яркий двухстрочный светодиодный дисплей отображает одновременно заданное и текущее значение параметра, а интуитивно понятная 4-кнопочная панель обеспечивает легкий доступ к настройке параметров, калибровке и ручному управлению без необходимости использования внешнего программатора.
• Встроенные функции безопасности: Система самодиагностики контролирует состояние подключенного датчика (обрыв, короткое замыкание) и позволяет настроить релейные выходы для сигнализации о выходе за предельные значения, повышая общую безопасность технологического процесса.
• Стандартный монтаж: Компактный корпус для щитового монтажа в стандартный вырез 92x92 мм (лицевая панель 96x96 мм) упрощает интеграцию контроллера в существующие и новые шкафы автоматики.

Основные технические характеристики

• Артикул: RWF40.000A97
• Производитель: Siemens
• Напряжение питания: AC 230 В (-15 % / +10 %), 50/60 Гц
• Тип регулятора: Цифровой, ПИД, трехпозиционный, непрерывный
• Аналоговый вход: 1 (универсальный)
• Цифровые входы: 2 (свободно программируемые)
• Выходы управления: 2 реле (NO, 2 A, AC 250 В) для трехпозиционного управления
• Дисплей: 2 x 4-разрядный, 7-сегментный светодиодный
• Температура окружающей среды при эксплуатации: 0…+50 °C
• Степень защиты (по фронтальной панели): IP40
• Монтаж: В панель, установочный вырез 92x92 мм

Регулятор Siemens RWF40.000A97 — это проверенное временем, надежное и функциональное решение для построения систем автоматического управления, обеспечивающее высокую точность и экономичность на вашем производстве.
