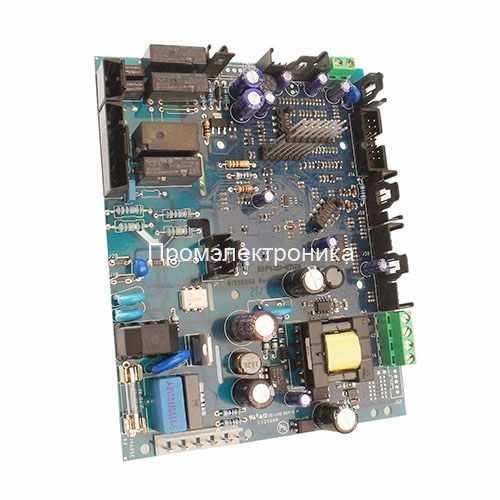

Плата Brahma MI860 (16021804)
разработана для обеспечения безопасности и контроля температуры в конденсационных газовых котлах с предварительным смешиванием.
Увеличить фотоОсновные характеристики
- Бренды
- Brahma
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Плата Brahma MI860 (16021804)
Плата управления Brahma MI860 (16021804) разработана для обеспечения безопасности и контроля температуры в конденсационных газовых котлах с предварительным смешиванием.
Плата Brahma MI860 (16021804) обладает следующими функциями:
- Для двойного электрода розжига;
- Внешнее устройство высокой эффективности зажигания (основной источник питания).
- Возможность многократных попыток зажигания.
- Электрический или ручной сброс.
- Контроль компонентов котла (установка циркуляционного насоса, вентилятора, газового клапана, реле потока, реле давления воздуха, термостаты и т.д.);
- Органы управления подключены к материнской плате с помощью плоского кабеля;
- Использование до 6 температурных зондов;
- Регулировка температуры Функция управления с помощью микроконтроллера;
- Модуляция пламени с помощью пропорционального, интегрального и производной электронной системы (PID);
- Дифференцировать регулировка температуры воды в режиме отопления и внутреннего режима;
- Регулируемая котла макс. теплоемкость в режиме обогрева;
- Приоритет внутреннего режима с помощью переключателя расходомер / потока;
- Функции после продувки;
- Система EMC (фильтр против электромагнитных помех);
- Скорость насоса модуляции в соответствии с особенностями установки;
- Варистор защищает систему от перепадов напряжения, которые могут быть получены в электросети;
Manual Brahma MI860 (16021804) (en)
Техническое описание MI860
Сведения дополняют существующее описание по документации производителя. Описаны функции указанного семейства; параметры и совместимость полного заказного исполнения проверяют отдельно.
Назначение и особенности
Brahma MI860 — семейство электронных блоков безопасности и терморегулирования для газового оборудования. Каталог указывает контроль пламени электродом, управление двумя клапанами и варианты с интегрированным либо внешним трансформатором розжига. Эти возможности относятся к семейству: точную схему и цифровой артикул платы подтверждают отдельно.
Применение и установка
Плату размещают в предусмотренном электрическом отсеке оборудования. Для открытой платы каталог указывает IP00, поэтому защиту от прикосновения и условий среды обеспечивает конструкция установленного оборудования. Типы разъёмов Lumberg/Molex и другие варианты зависят от исполнения. Модель котла или горелки нельзя определять по одному обозначению MI860.
Принадлежности и совместимость
В каталоге как опции показаны ЖК-панель и соединение OpenTherm, RS-232/RS-485. Их наличие нельзя переносить на каждый цифровой код MI860. Внешние клапаны, электрод контроля пламени, кабельный жгут и элементы розжига согласуют с электрической схемой изготовителя оборудования. Перечня внутренних ремонтных компонентов именно артикула этой карточки каталог не содержит; для замены нужен полный код платы и спецификация установки.
Документация: Brahma: каталог 06.22, 06.22, язык it/en, страницы 30.
Характеристики
- Наименование
- Плата Brahma MI860 (16021804)
- Бренды
- Brahma
