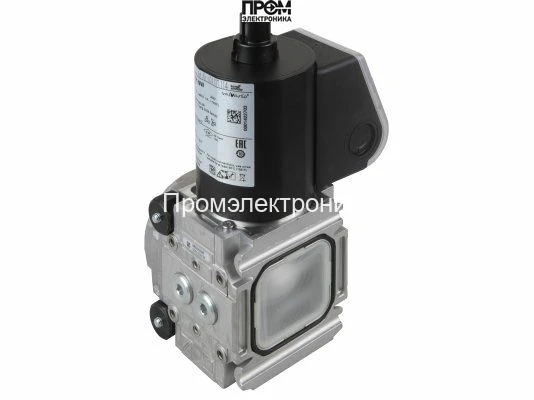

Цена по запросу Подробнее →Перепускной электромагнитный клапан Kromschroder 88000119
VAS 1-0/15R/NW · артикул 88000119. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Увеличить фотоОсновные характеристики
- мощность
- 30 Вт
- Максимальное избыточное давление
- 500 мбар
- Тип соединения
- Rp 1/2"
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Перепускной электромагнитный клапан Kromschroder 88000119
VAS 1-0/15R/NW · артикул 88000119. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| мощность | 30 Вт |
| Максимальное избыточное давление | 500 мбар |
| Тип соединения | Rp 1/2" |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921988 | Комплект уплотнений типоразмера 1 | Для соответствующего соединения valVario размера 1; состав и двойной уплотнительный блок сверить по инструкции. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 1-3, VCS 1-3 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Перепускной электромагнитный клапан Kromschroder 88000119 — надежный компонент для систем управления горелками котлов отопления. Этот клапан обеспечивает стабильную и эффективную работу отопительного оборудования благодаря продуманной конструкции и высокому качеству исполнения.
Габаритные размеры клапана составляют 7,5x7,5x17,5 см, что позволяет легко интегрировать его в различные модели горелок. Класс пылевлагозащиты IP65 гарантирует устойчивость к воздействию пыли и влаги, что особенно важно для эксплуатации в сложных климатических условиях. Максимальное избыточное давление устройства достигает 500 мбар, что обеспечивает надежную работу при высоких нагрузках.
Электромагнитный клапан работает от сети с напряжением 220 В и потребляет мощность 30 Вт. Диапазон рабочих температур окружающей среды от -20 до +60 °C позволяет использовать клапан в широком спектре климатических зон. Соединение выполнено с резьбой Rp 1/2, что обеспечивает удобство монтажа и совместимость с большинством стандартных систем.
Данный клапан является ключевым элементом в системах управления горелками, обеспечивая перепуск газа и поддержание оптимального давления для безопасной и эффективной работы котлов отопления.
Характеристики
- Наименование
- Перепускной электромагнитный клапан Kromschroder 88000119
- мощность
- 30 Вт
- Максимальное избыточное давление
- 500 мбар
- Тип соединения
- Rp 1/2"
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAS 1-0/15R/NW · 88000119 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74921748 | Привод VA1..W /BActuator VA1..W /B | 1 |
| 3 | 74921992 | Комплект монтажа фланца VA1 /BFlange mounting set VA1 /B | 2 |
| 4 | 74921997 | Сетчатый фильтр VA1 /BStrainer VA1 /B | 1 |
| 5 | 74921988 | Комплект уплотнений VA1/BSealing set VA1/B | 1 |
| 6 | 74923390 | Штуцер отбора давления G1/4 P Alu+Viton /BPressure tap G1/4 P Alu+Viton /B | 1 |
| 7 | 74923389 | Резьбовая заглушка G1/4 Ü+Viton /BScrew plug G1/4 Ü+Viton /B | 1 |
| 8 | 74921996 | Кабельный ввод M20 /BCable glant M20 /B | 1 |
| 9 | 74922393 | Штекер 2 pole + PE w. Розетка VA1-3 /BPlug 2 pole + PE w. socket VA1-3 /B | 1 |
| 10 | 74921469 | FLV 1-0 /B | 1 |
| 12 | 74923279 | Колпачок VA1 /BCap VA1 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 15 | 74921505 | FLV 115R /B | 1 |
| 16 | 74924687 | Крышка клеммной коробки VA1..с 06/14 /BTerminal box cover VA1..from 06/14 /B | 1 |
| 17 | 74924468 | Привод Адаптер Комплект VA1 /BActuator adapter set VA1 /B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
