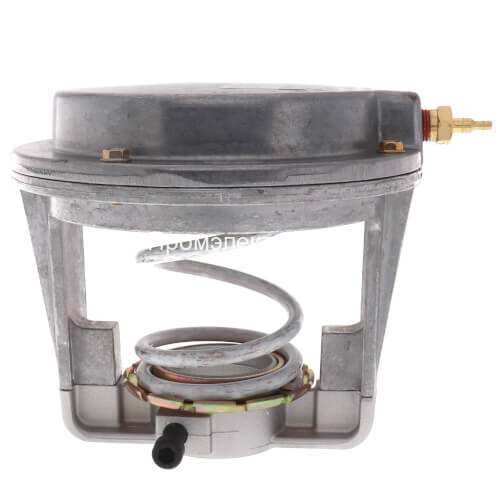

Пневмопривод Honeywell MP953A5039

Honeywell MP953A5039 — пневматический линейный привод серии MP953 для регулирующих клапанов систем отопления, вентиляции и кондиционирования. Модель применяется там, где нужно пропорционально управлять потоком горячей или холодной воды, а также пара, сохраняя пневматическую автоматику.

Назначение MP953A5039 — преобразование давления управляющего воздуха в перемещение штока клапана. Привод изменяет положение запорного органа и помогает поддерживать заданный расход теплоносителя в контуре. Исполнение MP953A оснащено позиционирующим реле, поэтому подходит для узлов, где важны точность регулирования и стабильная реакция клапана.

Принцип работы основан на мембранном механизме. При изменении давления воздуха усилие передаётся на диафрагму и чашку привода, после чего шток меняет положение клапана. В прямодействующей схеме повышение давления перемещает шток вниз и пропорционально прикрывает поток. Позиционер помогает удерживать положение клапана относительно давления в линии.

Где применяется Honeywell MP953A5039:

• тепловые пункты и котельные;
• системы HVAC коммерческих и промышленных зданий;
• вентиляционные установки с водяными нагревателями и охладителями;
• контуры регулирования горячей и холодной воды;
• паровые теплообменники при наличии совместимого клапанного узла.

Технические характеристики:

• серия: Honeywell MP953;
• тип: пневматический линейный привод клапана;
• модель: MP953A5039;
• диаметр мембраны: 200 мм / 8'';
• ход штока: 20 мм;
• действие штока: выдвижение;
• диапазон давления: 34,5 или 69 кПа;
• регулируемая начальная точка: 20,7–69 кПа;
• позиционер: есть;
• максимальная температура окружающей среды: 70 °C;
• максимальное рабочее давление воздуха: 140 кПа;
• максимальное безопасное давление воздуха: 210 кПа;
• воздушное присоединение: штуцер под PE-трубку 6×1 мм или 1/4'' наружного диаметра;
• управление: пневматический сигнал.

Совместимость и подбор. Приводы MP953 применяются с клапанами Honeywell V5011, V5013, V5015, V5016, V5025, V5049, V5050, V5328 и V5329. Перед заказом нужно сверить серию клапана, диаметр, ход, действие штока, монтажные размеры и условия работы. Для высоких температур рабочей среды может потребоваться удлинительная скоба, снижающая передачу тепла от корпуса клапана к пневмоприводу. Если шильдик повреждён, подбор лучше выполнять по фото узла, старому артикулу и документации.

Преимущества Honeywell MP953A5039:

• плавное пропорциональное регулирование расхода;
• мембранная конструкция с низким гистерезисом;
• исполнение с позиционером для точного управления;
• простая установка на совместимый клапанный узел;
• возможность монтажа после обвязки клапана трубопроводом;
• удобная фиксация штока с помощью механизма slide lock;
• подходит для ремонта и модернизации пневматических систем Honeywell.

Примеры использования:

1. Регулирование подачи горячей воды на теплообменник в ИТП.
2. Управление клапаном водяного калорифера в приточной установке.
3. Поддержание температуры холодоносителя в контуре кондиционирования.
4. Замена изношенного пневмопривода на действующем узле Honeywell без переделки схемы управления.

Honeywell MP953A5039 выбирают для объектов, где уже используется пневматическая автоматика Honeywell и требуется сохранить совместимость с установленными клапанами. Серия MP953 в каталоге Honeywell отмечается как снятая с производства, поэтому перед заказом рекомендуется уточнить наличие, сроки поставки и варианты замены. ПРОМЭЛЕКТРОНИКА поможет проверить совместимость и организовать поставку.
