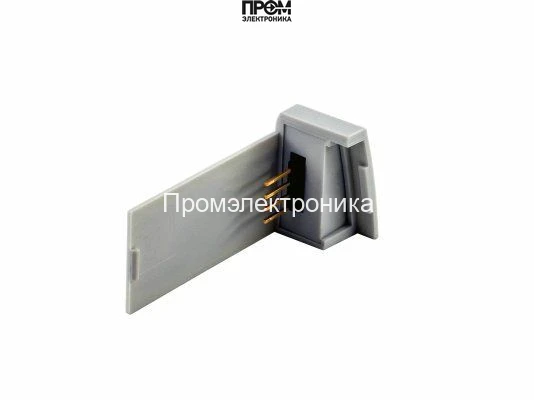

Модуль программирующий Siemens PME73.820A1

Техническое описание PME73.820A1

Сведения дополняют существующее описание по документации производителя. Для замены сохраняют полное обозначение и сверяют его со схемой оборудования.

Назначение и исполнение

PME73.820A1 — программный модуль для базового автомата Siemens LME73.000A1. Таблица производителя относит суффикс A1 к системе с напряжением сети 120 В AC. Первые две цифры PME определяют соответствующую серию базового блока; трёхзначный номер после точки выбирает программу, а не универсальный режим для всех LME7.

Применение и совместимость

Для этого исполнения указан программный вариант газовой горелки. Сочетание базового LME и PME формирует последовательность управления, контроля пламени и блокировок. Возможность работы с запальной горелкой, число ступеней, управление приводом и контроль клапанов зависят от строки программы и параметризации; их нельзя переносить между соседними PME по сходству номера.

Место установки

Модуль устанавливают в предусмотренный разъём базового автомата LME7, размещённого в электрическом отсеке горелки или шкафу управления. PME не является самостоятельным автоматом: он работает вместе с базовым блоком, датчиками и исполнительными цепями. Замена требует совпадения серии, питания и программы с проектом горелки, сохранения и проверки параметров.

Принадлежности и обслуживание

В документации LME7 отдельно представлены дисплейные блоки AZL2 и соединительные принадлежности для обслуживания и параметризации. Их применимость проверяют по базовому блоку. Перечня внутренних ремонтных деталей PME нет: сменным элементом служит программный модуль в полном исполнении. Для подбора нужны обозначения LME и PME, версия программы, параметры, схема и спецификация горелки.

Документация: Siemens: LME71/LME72/LME73, CC1N7105en, 2024-01-18, язык EN, страницы 1, 8.
