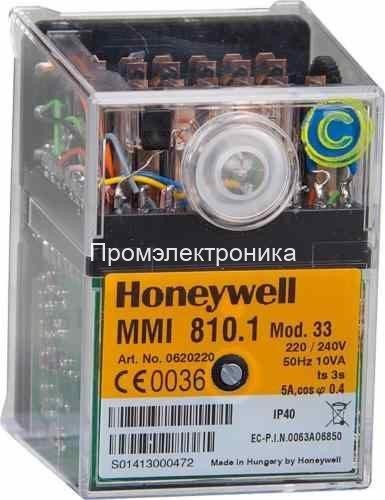

Honeywell (Resideo) MMI 810.1 mod.33

Honeywell (Resideo) MMI 810.1 mod.33: подробное описание, особенности и советы по обслуживанию

Введение

Honeywell (Resideo) MMI 810.1 mod.33 – это современный газовый топочный автомат (автоматика безопасности горелки), который контролирует и обеспечивает безопасную работу наддувных и комбинированных горелок любой номинальной тепловой мощности. Данный блок управления разработан в полном соответствии с европейскими стандартами (EN 298) и широко применяется на рынке систем отопления и промышленного нагрева. Он пользуется стабильным спросом среди специалистов по теплотехнике и энергообеспечению благодаря своей надежности, гибкости настроек и простоте монтажа.

Если вы ищете устройство, способное эффективно управлять горелочным оборудованием и поддерживать высокий уровень безопасности, Honeywell (Resideo) MMI 810.1 mod.33 станет оптимальным решением. Наша компания «Промэлектроника» (sales@prom-elec.com) является официальным дилером Honeywell (Resideo), поэтому вы можете приобрести оригинальную продукцию с гарантией качества и полноценной технической поддержкой.

Почему выбирают Honeywell (Resideo) MMI 810.1 mod.33

1. Соответствие европейским стандартам и национальным нормам
   Автоматика безопасности Honeywell (Resideo) MMI 810.1 mod.33 протестирована и сертифицирована по стандарту EN 298, что гарантирует высочайший уровень качества и безопасности. Устройство также соответствует ряду национальных требований и норм, регулирующих эксплуатацию газовых и комбинированных горелок.
2. Широкая сфера применения
   Модель MMI 810.1 mod.33 подходит для установки на газовые и комбинированные горелки, а также на фиксированные воздушные нагреватели (например, в системах прямого нагрева воздуха согласно DIN 4794). Устройство может применяться для двухступенчатых горелок, работающих в прерывистом режиме, что особенно востребовано в индустриальных и коммерческих системах отопления и горячего водоснабжения.
3. Надежная конструкция и прочный корпус
   Устройство размещено в не воспламеняющемся прозрачном пластиковом корпусе, который устанавливается в виде плагин-модуля. Внутри находятся:
   • Синхронный электродвигатель с редуктором, отвечающий за вращение кулачкового механизма.
   • Кулачковый механизм с цветной программной индикацией.
   • 12-разовый привод кулачка, контролирующий всю логику последовательности работы.
   • Съемные печатные платы с электронными компонентами, что упрощает сервис и диагностику.
4. Удобные органы управления и индикации
   На передней панели автоматики безопасности Honeywell (Resideo) MMI 810.1 mod.33 размещены:
   • Подсвеченная кнопка для сброса и сигнализации о неисправности.
   • Цветная программная шкала, наглядно отображающая стадии рабочего цикла (предварительная вентиляция, поджиг, рабочий режим).
   • Винт для центрального крепления.
5. Усовершенствованная система контроля пламени
   Контроль пламени обеспечивается при помощи различных типов датчиков. Возможно использование:
   • Ионизационного электрода в сетях с заземленной нейтралью (особенно актуально для газовых горелок), который не подвержен помехам от искры розжига.
   • Инфракрасного датчика типа IRD 1020 для всех типов горелок, распознающего колебания (мигание) пламени в инфракрасном спектре.
6. Дополнительные функции
   • Защита от пониженного напряжения: при падении напряжения ниже 160 В устройство отключает горелку, а при возвращении напряжения к уровню выше 180 В – производит перезапуск.
   • Наличие функции проверки давления воздуха (датчик воздушного давления) до запуска и в процессе работы.
   • Возможность подключения внешних контактов (например, предохранительных или управляющих) к клеммам 1 и 9.

Основные технические характеристики

• Способ сжигания: наддувные.
• Вид топлива: газовые или комбинированные.
• Тип горелки: двухступенчатая.
• Режим работы: прерывистый.
• Наличие цоколя: нет.
• Время предварительной вентиляции (tv/tp): 24 сек.
• Предохранительное время (ts): 5 сек.
• Время перед поджигом (tvz): 3 сек.
• Время после поджига (tn): 3 сек.
• Электропитание: 220–240 В.
• Вид датчика пламени: инфракрасный (при использовании IRD 1020) или ионизационный.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Класс пылевлагозащиты: IP 44.
• Вес: 0,35 кг.

Варианты наименований и артикулы

Honeywell (Resideo) MMI 810.1 mod.33 может встречаться под различными артикулами и названиями:

• Топочный автомат Honeywell MMI 810.1 Mod.33
• Артикул 0620220GR
• Baltur 0005030019
• Honeywell 0620220U
• 37-90-10811 Giersch
• Блок управления горением Honeywell MMI 810.1 mod.33
• Менеджер горения Honeywell MMI 810.1 mod.33
• Satronic MMI 810.1 Mod.33

Все эти обозначения указывают на одну и ту же модель автоматики безопасности с одинаковыми функциями и спецификациями.

Преимущества покупки в компании «Промэлектроника»

1. Официальный дилер Honeywell (Resideo)
   Наша компания «Промэлектроника» является официальным дилером Honeywell (Resideo) в России. Это гарантирует, что вы получаете только оригинальную продукцию, прошедшую строгий контроль качества производителя.
2. Комплексная техническая поддержка
   Мы не просто продаем оборудование, но и консультируем клиентов по вопросам монтажа, настройки и обслуживания Honeywell MMI 810.1 mod.33. Наши специалисты помогут оптимизировать систему управления горелкой с учетом особенностей вашего объекта.
3. Наличие на складе и быстрая доставка
   Большая часть ассортимента Honeywell (Resideo) хранится у нас на складе, благодаря чему мы обеспечиваем оперативные отгрузки во все регионы России.
4. Удобные способы оплаты
   Мы предлагаем гибкие условия сотрудничества и различные варианты расчетов, делая процесс покупки максимально комфортным для клиента.
5. Гарантийное обслуживание
   Все товары, приобретенные у официального дилера, имеют заводскую гарантию, которая защищает вас от производственных дефектов и гарантирует своевременный ремонт или замену оборудования.

Детали конструкции и назначение элементов

• Синхронный мотор: приведение в действие вращательного механизма кулачка, который определяет последовательность стадий – от предварительной вентиляции до контроля пламени.
• Кулачковый механизм: цветная схема индикации упрощает контроль текущей стадии работы, позволяя оператору быстро ориентироваться в режимах автоматики.
• Печатная плата: сердце системы, на которой установлены электронные компоненты, отвечающие за логику и сигнальную обработку.
• Клеммная колодка: обеспечивает простое подключение и надежное крепление проводов. На основании корпуса располагаются три контакта защитного заземления, три контакта для нейтрального провода и дополнительные вводные отверстия (PG 11) для удобства прокладки кабеля.

Советы по настройке и обслуживанию датчиков пламени

1. Ионизационные датчики
   • Для корректной работы ионизационного электрода необходимо обеспечить надежное заземление системы.
   • Избегайте длинных кабелей зажигания рядом с ионизационным проводом, чтобы снизить риск электромагнитных помех.
   • Регулярно проверяйте, нет ли загрязнений или отложений на электроде, которые могут ухудшать чувствительность.
2. Инфракрасные датчики IRD 1020
   • Оптимальное расположение датчика – в зоне прямой видимости пламени, где отсутствуют препятствия.
   • Не допускайте попадания на датчик влаги или масляных загрязнений, так как это может исказить ИК-сигнал.
   • Периодически проводите визуальный осмотр объектива датчика на предмет царапин и механических повреждений.
3. Общие рекомендации
   • Проводите регулярную профилактику оборудования, очищайте узлы горелки от нагара и пыли.
   • Убедитесь в отсутствии воздушных утечек в топочной камере, так как это может повлиять на стабильность пламени.
   • Контролируйте состояние проводки и соединений, а также своевременно заменяйте изношенные кабели и разъемы.

Ключевые функции и режимы работы

1. Предварительная вентиляция
   На этом этапе происходит продувка топочной камеры для удаления остатков топлива или горючих газов. Для Honeywell (Resideo) MMI 810.1 mod.33 она длится 24 секунды, обеспечивая безопасный старт.
2. Поджиг
   Перед поджигом (tvz) – 3 секунды. После поджига (tn) – еще 3 секунды. За эти отрезки времени формируется и устойчиво удерживается пламя.
3. Предохранительное время
   Это 5-секундный период, во время которого автоматика должна обнаружить наличие пламени. Если пламя не зафиксировано датчиками – устройство уходит в состояние блокировки (ошибка).
4. Рабочий режим
   При успешном розжиге и стабильном пламени автоматика переходит в штатный рабочий цикл. При этом производится постоянный мониторинг пламени и давления воздуха. При возникновении сбоев система мгновенно отключает подачу газа, переходя в аварийный режим.
5. Защита от пониженного напряжения
   При падении напряжения ниже 160 В устройство автоматически отключает горелку. При восстановлении питания до 180 В и выше система без участия оператора перезапускается, минимизируя риск несанкционированного простоя.
6. Контроль воздушного давления
   Перед каждой фазой поджига и во время работы устройство проводит проверку датчика воздушного давления. Если давление воздуха недостаточное или контакт разорван, автоматика заблокирует запуск.

Безопасность и соответствие нормам

• Honeywell (Resideo) MMI 810.1 mod.33 отвечает строгим европейским требованиям EN 298, что подтверждает высокую надежность и безопасность эксплуатации.
• В составе прибора предусмотрена дополнительная защита от ошибок монтажа: если между клеммами 1 и 9 нет правильного замыкания (либо разрыв цепи), устройство не позволит запустить горелку.
• Автоматика имеет защиту от короткого замыкания – при превышении лимитных значений тока (например, из-за неправильного выбора плавкой вставки в сети) прибор может выйти из строя, однако при правильной установке и соблюдении норм этот риск минимален.

Монтаж и электрическая установка

1. Расположение
   • Корпус может устанавливаться в любом положении, однако выбирайте место без вибраций и прямого воздействия влаги.
   • Класс защиты IP 44 допускает установку в условиях умеренных брызг.
2. Клеммная база
   • На основании корпуса расположены 3 клеммы заземления с дополнительной пластиной для связи с корпусом горелки, 3 клеммы для нейтрали (фиксированная связь с клеммой 8).
   • Два выламываемых отверстия PG 11, расположенных на задней панели, упрощают ввод кабелей.
   • Соблюдайте правильность подключения, указанную в схемах Honeywell (Resideo). Ошибки могут привести к поломке системы или аварийному отключению.
3. Проверка перед запуском
   • Убедитесь, что все соединения выполнены в соответствии с монтажной схемой.
   • Проверьте исправность заземления и правильность подключения нейтрали.
   • Установите соответствующую плавкую вставку (предохранитель) в сеть, чтобы исключить риск короткого замыкания с превышением допустимых нагрузок.
4. Общие требования
   • Перед подключением или отключением блока от сети всегда отключайте питание.
   • Не допускается самостоятельная разборка корпуса – это может привести к нарушению гарантии и созданию угрозы безопасности.
   • В течение каждых 24 часов должен происходить как минимум один останов, чтобы система выполняла самопроверку.

Диагностика неисправностей и способы устранения

1. Горелка не запускается, шкала не вращается
   • Проверить электропитание, правильность подключения, состояние термостата или газового монитора.
2. Горелка не запускается, шкала вращается непрерывно
   • Возможная причина: датчик давления воздуха не в исходном положении. Контакт должен быть разомкнут при запуске.
   • Проверить цепь между клеммами 1 и 9.
   • Убедиться, что напряжение выше 180 В.
3. Авария сразу после начала продувки (синяя зона)
   • Датчик воздушного давления не сработал (не замкнулся).
   • Нет нагрузки на клемме 5 (должен быть подключен электромагнитный клапан).
   • Преждевременный сигнал пламени (ложное пламя).
4. Авария в фазу поджига (синяя зона)
   • Отсутствует искра розжига или топливный клапан не открывается.
   • Слабый сигнал пламени из-за плохого контакта датчика с корпусом или неправильного заземления.
5. Авария в рабочем режиме (красная/зелёная зона)
   • Отрыв пламени, плохое образование факела.
   • Отключение датчика воздушного давления.
   • Падение напряжения ниже допустимого уровня или слабый сигнал от датчика пламени.

Функциональные тесты перед вводом в эксплуатацию

1. Тест с закрытым ручным клапаном
   • Перекрыть подачу газа, при этом замкнуть газовый монитор.
   • Если после истечения безопасного времени (5 сек) пламя не появляется, должна зафиксироваться ошибка.
2. Тест с перекрытием клапана в рабочем режиме
   • Снова замкнуть контакт газового монитора, при появлении пламени закрыть ручной клапан.
   • Горелка должна перейти в состояние ошибки из-за исчезновения пламени.
3. Тест датчика давления воздуха
   • Разомкнуть контакт датчика в процессе работы – устройство должно среагировать аварийным отключением.
4. Предварительный контроль датчика давления воздуха
   • Если замкнуть контакт датчика до старта, автоматика не должна начать процесс запуска (предупреждение ложного сигнала).

Рекомендации по профилактике и регулярному обслуживанию

• Ежегодные проверки: Минимум раз в год проводите диагностику системы розжига и состояния проводки.
• Замена изношенных деталей: Если обнаружены трещины в изоляции проводов, повреждения датчиков или окисление контактов – замените их как можно скорее.
• Очистка механических узлов: Удаляйте налёт, конденсат и пыль с корпуса и внутренних элементов, соблюдая меры безопасности (оборудование должно быть обесточено).

Заключение

Honeywell (Resideo) MMI 810.1 mod.33 – универсальное, надежное и современное решение для контроля и безопасного управления газовыми и комбинированными горелками различных типов. Высокий уровень защиты, устойчивость к помехам, удобство монтажа и гибкость в настройках делают его незаменимым элементом в системах отопления и нагрева как в промышленной, так и в коммерческой сфере.

Приобретая Honeywell (Resideo) MMI 810.1 mod.33 у компании «Промэлектроника», вы получаете не только оригинальный продукт с гарантией, но и полноценную техническую поддержку на всех этапах эксплуатации. Наша команда поможет в подборе подходящей модификации, предоставит консультации по монтажу, настройке и регулярному обслуживанию.

Чтобы купить блок автоматики Honeywell (Resideo) MMI 810.1 mod.33 или уточнить детали сотрудничества, свяжитесь с нами по электронной почте: sales@prom-elec.com. Мы оперативно ответим на ваши вопросы и поможем выбрать оптимальное решение для конкретных условий и задач.

Используйте преимущества профессионального и безопасного оборудования от Honeywell (Resideo), уверенно обеспечивайте стабильную и эффективную работу ваших горелок и тепловых систем!
