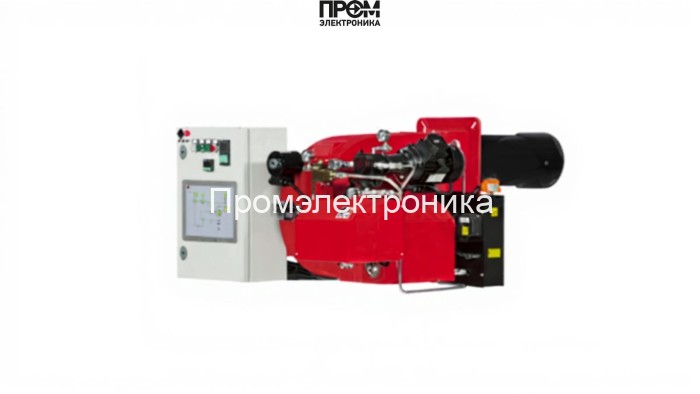

Мазутная горелка FBR FNDP 1500/M TL EL

Мазутная горелка FBR FNDP 1500/M TL EL — техническое описание

Представленная мазутная горелка FBR FNDP 1500/M TL EL сконструирована для промышленного применения в котельных и паровых установках, где требуется высокая мощность, стабильность работы при противодавлении и простота техобслуживания. Описание составлено в техническом стиле, содержит ключевые эксплуатационные параметры и детализированную компоновку узлов для быстрого понимания конструкции и обслуживания.

Ключевые характеристики (кратко)

• Мощность: 1 997–15 116 кВт
• Расход топлива: 173–1 326 кг/ч
• Длина пламенной трубы: 655 мм (удлинённая)
• Электропитание: 220/380 В, класс защиты IP44
• Электродвигатель: 45 000 Вт, потребляемая мощность ≈49 500 Вт
• Противодавление: 0–37 мбар
• Габариты: 84.5 × 234 × 63.4 см
• Уровень шума: 97 дБ

Составные узлы и их функции

Горелка выполнена по модульному принципу. Ниже перечислены основные агрегаты с техническим назначением:

• Топливный насос — обеспечивает дозированную подачу мазута в систему форсунок, поддерживает заданное давление при изменениях расхода.
• Форсунки — формируют факел, обеспечивают распыление топлива заданной дисперсии для стабильного горения.
• Электроды — создают искровой разряд для инициации розжига и контроля стабильности факела.
• Трансформатор розжига — генерирует высоковольтный импульс для работы электродов, рассчитан на интенсивный цикл пуска.
• Датчик пламени — оптический/ионный контроллер наличия факела, обеспечивает безопасность отключения при потере горения.
• Топочный автомат — программируемый контроллер последовательности пуска/остановки, реализует защитные логики и интерфейс с внешними системами управления.
• Реле давления — контролирует давление топлива в магистрали, блокирует подачу при отклонениях за пределы допустимого.
• Сервопривод — управляющий механизм регулировки подачи топлива/воздуха, обеспечивает пропорциональную модуляцию нагрузки.
• Клапан (запорный/регулирующий) — обеспечивает герметичность топливной системы и точную дозировку при переключениях режимов.

Эксплуатационные рекомендации

• Плановое ТО с контролем форсунок, насоса и состояния электродвигателя: интервал 250–1000 моточасов в зависимости от качества топлива.
• Проверка и калибровка датчика пламени и реле давления при каждой профилактике.
• Обеспечить защиту питания 220/380 В от перенапряжений и корректное заземление.
• При монтаже учитывать удлинённую пламенную трубу 655 мм для правильной зоны горения в камере котла.

Безопасность и совместимость

Монтаж, пусконаладка и обслуживание должны выполняться квалифицированным персоналом. Горелка совместима с водогрейными и паровыми котлами средней и большой мощности, а также с модернизацией существующих установок, где допустимо противодавление до 37 мбар.
