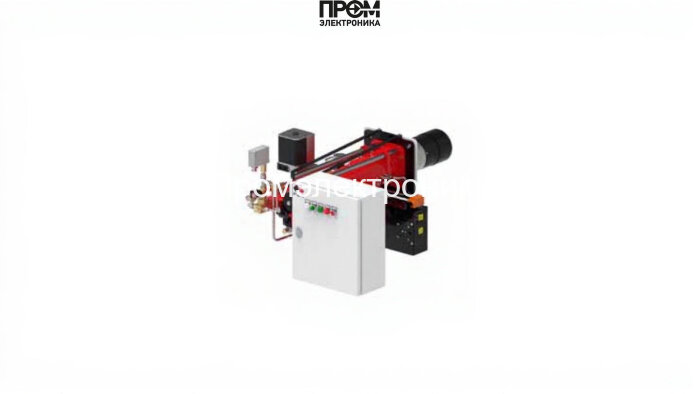

Мазутная горелка FBR FNDP 150/2 TL

Мазутная горелка FBR FNDP 150/2 TL — техническое описание

Промышленная мазутная горелка FBR FNDP 150/2 TL спроектирована для надёжной и экономичной работы на котельных установках средней и крупной мощности. Двухступенчатая схема управления обеспечивает плавный переход между нагрузками в диапазоне 796–1744 кВт при расходе топлива 38.5–150 кг/ч. Конструкция ориентирована на длительную эксплуатацию: удлинённая пламенная труба 400 мм оптимизирует глубину прогрева камеры сгорания, а исполнение IP40 гарантирует защиту электрооборудования в стандартных промышленных условиях.

Ключевые параметры

• Мощность: 796–1744 кВт
• Расход топлива: 38.5–150 кг/ч
• Тип: двухступенчатая мазутная горелка
• Длина пламенной трубы: 400 мм
• Электропитание: 220 / 380 В
• Электродвигатель: 4000 Вт; суммарное потребление: 16200 Вт (пусковые режимы)
• Противодавление: 0–12 мбар
• Рабочая температура: −15…+40 °C
• Вес: 136 кг; габариты: 73.5 x 74.5 x 52.6 см

Основные элементы конструкции

Горелка представляет собой модульный агрегат, в котором ключевые узлы выполняют специализированные функции для стабильного и безопасного воспламенения мазута. В состав входят:

• топливный насос — обеспечивает дозированную подачу мазута под заданным давлением и стабильную работу форсунок;
• датчик пламени — контролирует наличие устойчивого горения и передаёт сигнал в систему безопасности;
• топочный автомат — логика управления запуска, переходов ступеней и аварийных отключений;
• трансформатор розжига — формирует высоковольтный импульс для инициации искры на электродах;
• реле давления — следит за давлением топлива/воздуха и блокирует работу при выходе параметров за допустимые пределы;
• форсунки — обеспечивают распыление мазута с заданной дисперсией для эффективного сгорания;
• сервопривод — управляет положением клапанов и дросселей при смене режимов работы;
• клапан — запирающий элемент топливной магистрали с функцией аварийного перекрытия;
• электроды — контрольные и свечные элементы для розжига и мониторинга пламени.

Преимущества и эксплуатация

• Высокая тепловая отдача при стабильном расходе топлива и адаптивном управлении.
• Удобство интеграции в существующие энергетические узлы благодаря стандартным интерфейсам питания и компактным габаритам.
• Простота обслуживания — модульная конструкция позволяет оперативно заменить насос, форсунки или блок автоматики.
• Рекомендуется регулярно проверять и чистить форсунки, контролировать состояние электродов и диагностировать топочный автомат не реже одного раза в 6 месяцев.

FBR FNDP 150/2 TL оптимизирована для промышленных котлов с глубокой камерой сгорания и показана в условиях, где важны надёжность, экономичность и соответствие современным требованиям безопасности.
