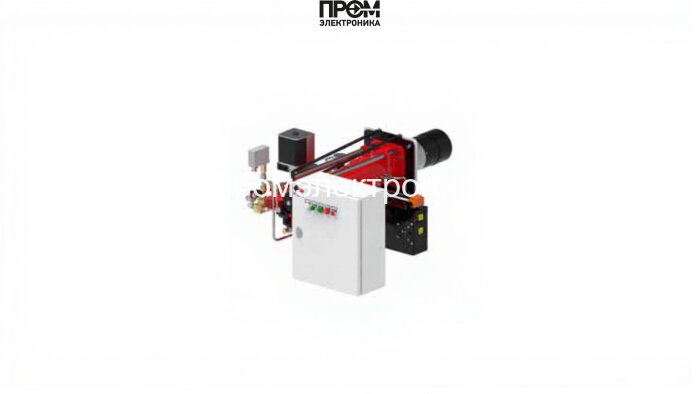

Мазутная горелка FBR FNDL 16 TC

Мазутная горелка FBR FNDL 16 TC — техническое описание

Краткое техническое резюме: FBR FNDL 16 TC — одноступенчатая мазутная горелка промышленного класса для котлов средней мощности (80–182 кВт). Конструкция ориентирована на долговременную эксплуатацию при минимальном обслуживании: комплект включает головку сгорания с пламенной трубой 110 мм, электрическую панель с питанием 220/380 В и корпус с защитой IP44. Ниже приведено детализированное описание составных узлов, функциональных возможностей и рекомендаций по эксплуатации в профессиональном стиле.

Ключевые узлы и компоненты

• Топливный насос — обеспечивает стабилизированную подачу мазута в форсунку, снабжён фильтрацией и регулируемым приводом для точной подачи топлива.
• Форсунки — сменные распылители, подобранные по расходу 7–16 кг/ч, обеспечивают стабильную фактурность факела и минимальные остатки несгоревшего топлива.
• Датчик пламени — электронный контроль наличия горения, интегрирован в цепь безопасности топочного автомата.
• Топочный автомат — блок управления, реализующий последовательность пуска, контроля пламени и аварийной остановки; обеспечивает защиту при отказах датчиков.
• Трансформатор розжига — формирует высоковольтный импульс для инициации поджига посредством электродов, рассчитан на промышленный цикл включений.
• Электроды — предназначены для надёжного и устойчивого розжига; расположение и зазоры оптимизированы для выбранной пламенной трубы.
• Реле давления — контролирует противодавление в топочной камере (0–1.5 мбар), предотвращая недопустимые режимы работы.
• Сервопривод — механический/электрический привод регулировки воздушной заслонки и дросселя топлива для обеспечения требуемой смеси на различных режимах.
• Клапан — запорный элемент в топливной магистрали с электрическим управлением и ручной блокировкой для обслуживания.

Эксплуатационные характеристики и рекомендации

• Диапазон мощности: 80–182 кВт, адаптируемый под тип котла и режим нагрузки.
• Электропитание: 220/380 В; потребляемая мощность до 2000 Вт, уровень шума 69 дБ, класс защиты IP44.
• Температурный диапазон работы: от -15 до +40 °C; масса изделия 36 кг, компактные габариты.

Монтаж и техническое обслуживание

• Монтаж — квалифицированным персоналом по электрическим и пожарным нормативам; обязательна проверка заземления и герметичности топливной системы.
• Первичный пуск — настройка топочного автомата, проверка датчика пламени и трансформатора розжига, регулировка сервопривода и зазоров электродов.
• ТО — регулярная проверка форсунок, фильтров, клапана и реле давления; рекомендован запас форсунок и расходных уплотнений.

Данное описание ориентировано на инженеров по эксплуатации и сервисные службы: при соблюдении регламентов FBR FNDL 16 TC обеспечивает стабильную, контролируемую и безопасную работу мазутной системы горения с высоким экономическим эффектом.
