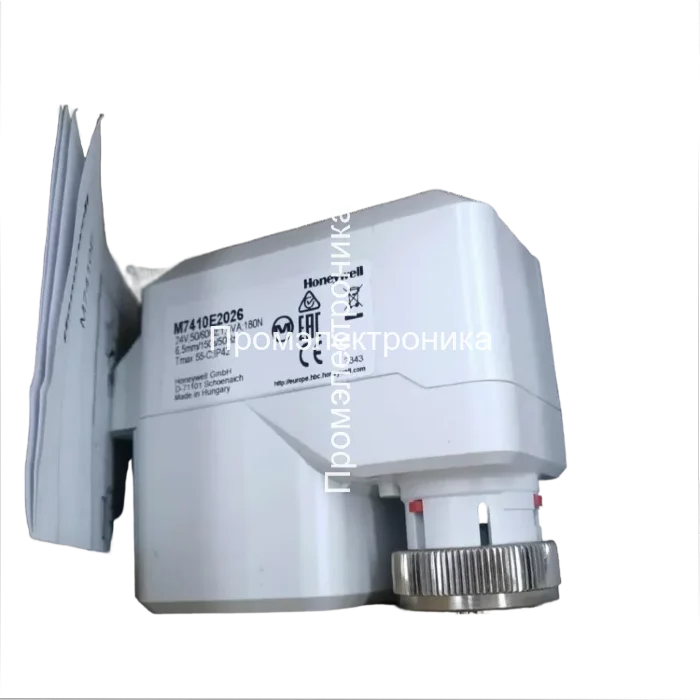

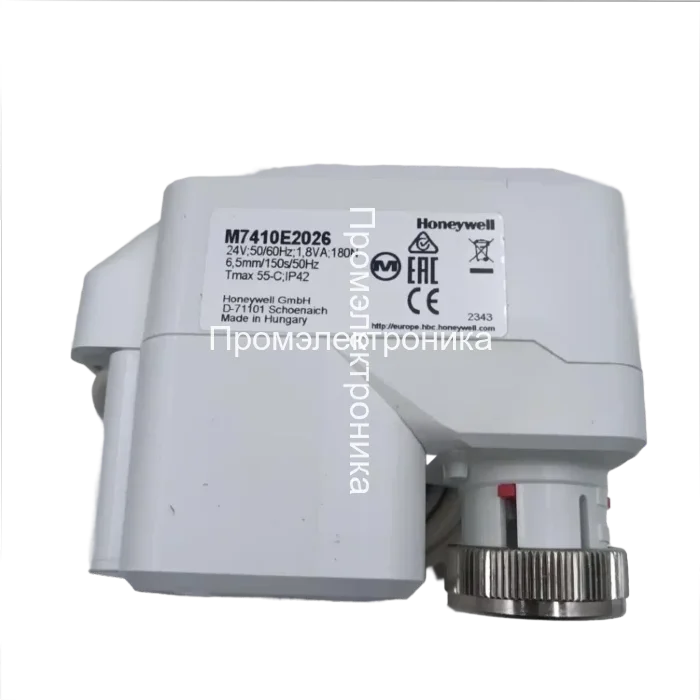

Привод Honeywell M7410E2026

Honeywell M7410E2026 — модулирующий линейный электропривод для управления малогабаритными регулирующими клапанами в системах HVAC. Модель применяют там, где нужно плавно изменять расход теплоносителя по сигналу контроллера и точно поддерживать температуру без резких перепадов.

Привод работает в электронных системах регулирования с горячей и/или холодной водой. Основные области применения — фанкойлы, индукционные установки, зональные контуры, небольшие нагреватели и охладители, узлы водяного регулирования в вентиляционных установках. M7410E2026 подходит для ремонта действующих объектов и замены штатного привода на клапане.

Принцип работы основан на перемещении штока клапана винтовой передачей от синхронного электродвигателя. Встроенный микропроцессорный позиционер принимает управляющий сигнал 0…10 В или 2…10 В и устанавливает шток в нужное положение. Автоматическая синхронизация помогает корректировать точку закрытия, а магнитная муфта ограничивает усилие и защищает механизм от перегрузки. Направление действия переключается: прямое или обратное.

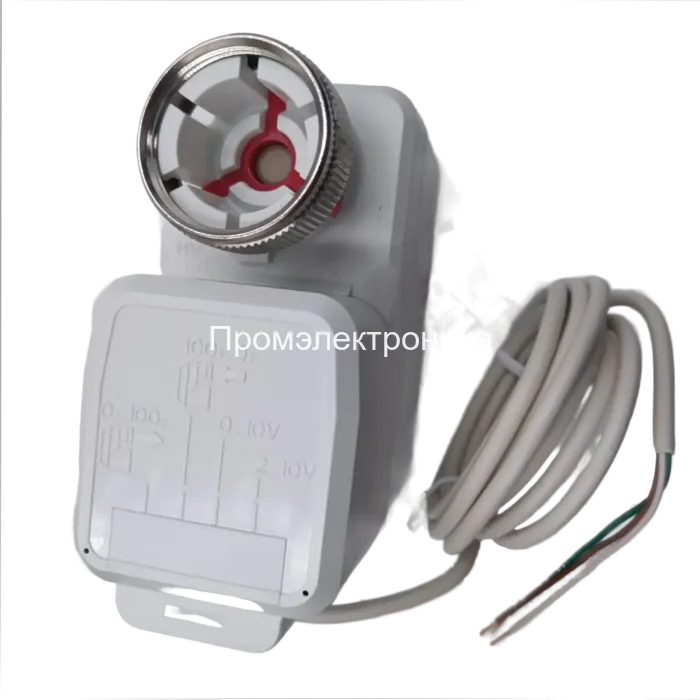

M7410E2026 удобен при монтаже и сервисе: поставляется с готовым кабелем, крепится на клапан без специального инструмента и имеет визуальный индикатор положения. Для настройки предусмотрена встроенная ручная регулировка. Ручное перемещение выполняют только при снятом питании с электродвигателя.

Основные характеристики:

• производитель: Honeywell;
• серия: M7410E;
• тип: линейный модулирующий привод клапана;
• модель: M7410E2026;
• питание: 24 Vac ±15%, 50/60 Гц;
• управляющий сигнал: 0…10 В или 2…10 В, выбирается при настройке;
• усилие на штоке: 180 Н;
• ход штока: 6,5 мм;
• время хода: 150 с при 50 Гц;
• длина кабеля: 1,5 м;
• ручное управление: есть, встроенное;
• вспомогательные выключатели: нет;
• степень защиты: IP42;
• класс изоляции: III;
• рабочая температура окружающей среды: 0…55 °C;
• максимальная температура среды в клапане: до 120 °C;
• масса: около 0,4 кг.

Преимущества модели — точное пропорциональное управление, компактный корпус, низкое энергопотребление, простая настройка сигнала 0/2…10 В и возможность ручного позиционирования. Конструкция не требует механического потенциометра обратной связи и механических концевых выключателей, что повышает надежность длительной работы. Для автоматики это дает более стабильную температуру и предсказуемое регулирование водяного контура.

Совместимость подбирают по серии клапана, требуемому усилию, ходу штока, типу присоединения, напряжению питания и управляющему сигналу. M7410E2026 рассчитан на 180 Н и ход 6,5 мм, поэтому перед заменой важно проверить шильдик старого привода и параметры клапана. В линейке M7410E есть версии с другим усилием и модификации со вспомогательными выключателями.

Примеры использования:

1. Регулирование расхода горячей воды в фанкойле офисного здания.
2. Управление контуром охлаждения вентиляционной установки от аналогового выхода 0…10 В.
3. Замена неисправного привода на зональном клапане системы отопления.
4. Модернизация узла автоматики, где требуется плавное открытие клапана.

ПРОМЭЛЕКТРОНИКА поставляет Honeywell M7410E2026 для сервисных организаций, монтажных компаний, предприятий ЖКХ и промышленных объектов. Поможем проверить совместимость по артикулу клапана, параметрам старого привода, фотографиям шильдика или проектной спецификации. Если модель недоступна к поставке, подберем замену с учетом сигнала управления, питания, усилия, хода и условий эксплуатации.
