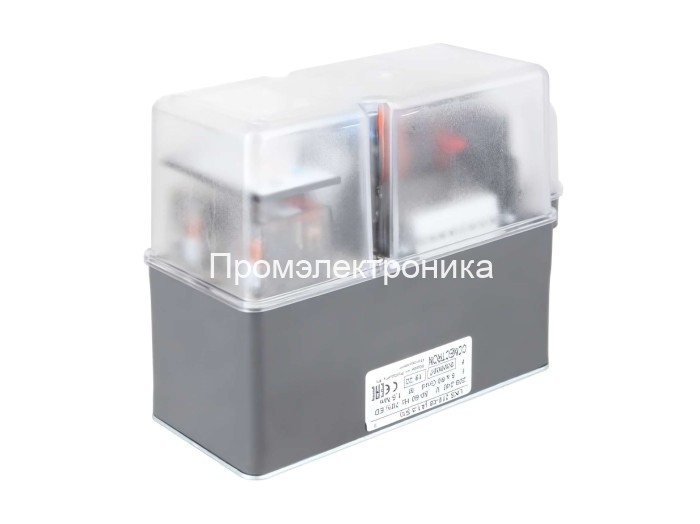

Сервопривод Honeywell LKS 210-08 (A1-5S1)

Сервопривод Honeywell LKS 210-08 (A1-5 S1)

Сервопривод воздушной заслонки Honeywell LKS 210-08 (A1-5 S1) представляет собой высокоточное устройство, разработанное для применения в современных отопительных системах. Этот компонент играет ключевую роль в подготовке топливовоздушной смеси, управляя положением воздушной заслонки на одно- и двухступенчатых газовых и мазутных горелках с функцией полного закрытия.

Компания "Промэлектроника" является официальным дилером продукции Honeywell, что гарантирует подлинность оборудования и полную техническую поддержку. Приобретая сервоприводы у нас, вы получаете надежное и сертифицированное решение для вашей котельной.

Область применения и назначение

Основная задача сервопривода LKS 210 – это обеспечение оптимального соотношения воздуха и топлива на всех этапах работы горелки. Под управлением менеджера горения, привод автоматически регулирует угол открытия заслонки, подавая точный объем воздуха, необходимый для полного и эффективного сжигания газа или мазута.

Эта модель широко используется в горелочных устройствах ведущих производителей, в частности, она полностью совместима с оборудованием Riello. Сервопривод устанавливается на следующие модели горелок:

• Газовые горелки Riello: RS70, RS100, RS130.
• Мазутные горелки Riello: PRESS 30N/ECO, 45N/ECO, 60N/ECO, 100N/ECO, а также PRESS 140 T/N ECO, 200 T/N ECO, 300 T/N ECO, 450 T/N ECO.
• Комбинированные (газ/дизель) горелки Riello: RLS28, RLS38, RLS50, RLS70, RLS100, RLS130.

Конструктивные особенности и принцип работы

В основе привода лежит синхронный электродвигатель, соединенный с многоступенчатым редуктором. Последняя ступень выполнена в виде червячной передачи, которая обладает свойством самоторможения. Эта особенность обеспечивает достаточный момент удержания для фиксации заслонки в любом положении, предотвращая ее смещение под воздействием потока воздуха.

Ключевым преимуществом конструкции является ее полная необслуживаемость. Все движущиеся части механизма обработаны смазкой постоянного действия на весь срок службы, что избавляет от необходимости регулярного технического обслуживания.

Регулировка воздушной заслонки может осуществляться в диапазоне до 90°. Настройка положений производится с помощью кулачкового механизма с интуитивно понятными цветными рычагами, каждый из которых соответствует определенному уровню производительности горелки:

• Синий: положение полного закрытия.
• Оранжевый: первая ступень (низкая производительность).
• Красный: вторая ступень (высокая производительность).

Текущее положение заслонки наглядно отображается с помощью стрелочного указателя на шкале. Корпус устройства выполнен из прочного, негорючего и самозатухающего пластика, который надежно защищает внутренние компоненты от механических повреждений и внешних воздействий.

Электрическое подключение и монтаж

Все электрические компоненты сервопривода размещены на печатной плате. Для подключения предусмотрены две клеммные колодки на 7 контактов, что упрощает интеграцию в систему автоматики горелки. Кабельный ввод PG 11 расположен по центру, обеспечивая удобный доступ со всех сторон.

Монтаж привода на корпус горелки осуществляется с помощью трех винтов M5. Вал отбора мощности может иметь различное исполнение в зависимости от требований: внутренний квадратный разъем, полукруглое отверстие или свободный вал.

Технические характеристики

• Напряжение питания: 230 В, 50 Гц.
• Потребляемая мощность: 4 ВА.
• Время поворота на 90°: 5 секунд.
• Крутящий момент: 1.5 Нм.
• Момент удержания: обеспечивается самотормозящейся червячной передачей.
• Диапазон регулировки: плавно регулируемый от 0° до 90°.
• Класс защиты: IP44.
• Диапазон рабочих температур: от -10 °C до +60 °C.
• Вес: около 1 кг.

Заказ и консультация

Сервопривод Honeywell LKS 210-08 (A1-5 S1) — это надежное и проверенное решение для автоматизации горелочных устройств, обеспечивающее высокую эффективность, экономию топлива и безопасность эксплуатации.

Для получения дополнительной информации, подбора оборудования и оформления заказа обращайтесь в отдел продаж компании "Промэлектроника". Наши специалисты готовы предоставить полную техническую консультацию.

Email для связи: sales@prom-elec.com.
