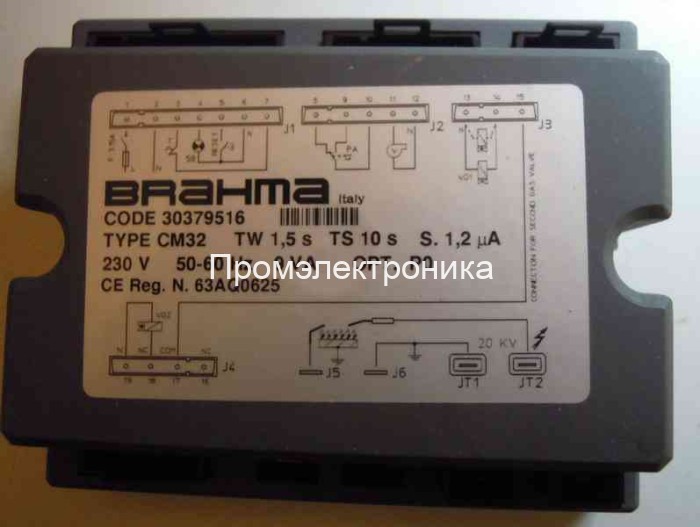

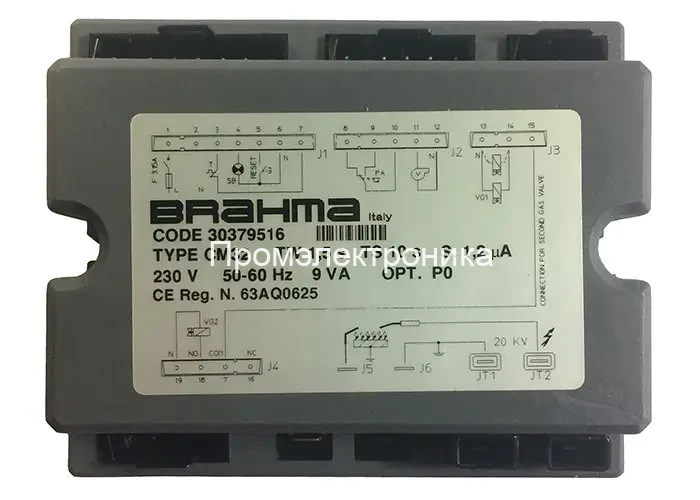

Менеджер горения Brahma CM32 (30379516)

Контроллер BRAHMA CM32 (30379516): Безопасность и эффективность для вашего газового оборудования

Представляем вашему вниманию менеджер горения BRAHMA CM32 (артикул 30379516) – высокотехнологичное устройство, разработанное для автоматизации и обеспечения безопасности работы газовых установок. Этот контроллер является ключевым элементом для управления атмосферными горелками с принудительной подачей воздуха (с вентилятором), работающими в прерывистом режиме.

Компания Промэлектроника, являясь официальным дилером продукции Brahma, гарантирует подлинность и высочайшее качество поставляемого оборудования, а также профессиональную консультационную поддержку.

Принцип работы и назначение

Основная задача контроллера BRAHMA CM32 – это полный цикл управления газовой горелкой: от проверки системы перед запуском до безопасного отключения в случае сбоя. Устройство работает в прерывистом режиме, что подразумевает обязательное регламентное отключение каждые 24 часа для обеспечения максимальной безопасности.

Расшифровка модели CM32:

• C – предназначение для настенных котлов (Wall-hung boilers).
• M – тип сброса: ручной (Manual). Блокировка является энергонезависимой, и для повторного запуска системы требуется сознательное действие оператора – нажатие кнопки сброса.
• 3 – тип горелки: для горелок с вентилятором (With fan). Контроллер управляет работой вентилятора и проверяет его состояние через реле давления воздуха.
• 2 – количество газовых клапанов: двойное пламя (Dual flame). Устройство способно управлять двумя газовыми клапанами (пилотным VG1 и основным VG2).

Ключевые особенности и преимущества

• Высокий уровень безопасности: Контроллер оснащен двумя независимыми контактами безопасности на выходе газовых клапанов. Система непрерывно контролирует наличие пламени методом ионизации и в случае его срыва мгновенно (менее чем за 1 секунду) прекращает подачу газа и переходит в режим блокировки.
• Надежная конструкция: Корпус выполнен из прочного, термостойкого пластика, а печатная плата покрыта защитным лаком. Это обеспечивает защиту от пыли, влаги и механических повреждений. Встроенный варистор защищает электронику от скачков напряжения в сети, а внутренний предохранитель (4А, быстродействующий) – от короткого замыкания на выходах.
• Продуманный алгоритм работы: Перед каждым запуском контроллер выполняет самодиагностику. В версиях с вентилятором он сначала проверяет, что реле давления воздуха находится в положении "нет потока", затем запускает вентилятор и только после получения сигнала о наличии потока воздуха начинает цикл предварительной вентиляции.
• Точный контроль пламени: Детектирование пламени происходит по принципу ионизации. Рекомендуемый ток ионизации должен в 3-5 раз превышать минимальное значение (стандартное минимальное значение 0.5 мкА, для данной модели 1.2 мкА), что гарантирует стабильную и безошибочную работу.
• Простота монтажа: Установка облегчается за счет использования нереверсивных разъемов с разным числом контактов, что исключает ошибки при подключении.
• Соответствие стандартам: Устройство имеет сертификацию EC и соответствует нормам EN 298, что подтверждает его надежность и безопасность для использования в газовом оборудовании.

Области применения

Благодаря своей универсальности и надежности, контроллер BRAHMA CM32 идеально подходит для широкого спектра газового оборудования:

• Отопительные и комбинированные котлы с атмосферными горелками.
• Промышленные и бытовые водонагреватели.
• Генераторы теплого воздуха (тепловые пушки).
• Инфракрасные излучающие обогреватели.
• Газовые печи, плиты и другие установки с атмосферной горелкой.

Технические характеристики

• Напряжение питания: 220-240 В ~ 50-60 Гц.
• Рабочая температура окружающей среды: от -20°C до +60°C.
• Класс пылевлагозащиты: IP00 (требует установки в защитный шкаф или корпус оборудования с классом защиты не ниже IP20).
• Время предварительной вентиляции (TP): 30 секунд.
• Предохранительное время розжига (TS): 15 секунд.
• Минимальный ионизационный ток: 1.2 мкА.
• Тип сброса: Ручной, энергонезависимый.
• Выходы: Управление вентилятором, двумя газовыми клапанами, сигнал блокировки.
• Срок службы: Рассчитан на 250 000 рабочих циклов.
