Карта таймера продувки Honeywell ST7800A1047

Техническое описание ST7800A1047

Сведения дополняют существующее описание по документации производителя. Для замены сохраняют полное обозначение и сверяют его со схемой оборудования.

Назначение и обозначение

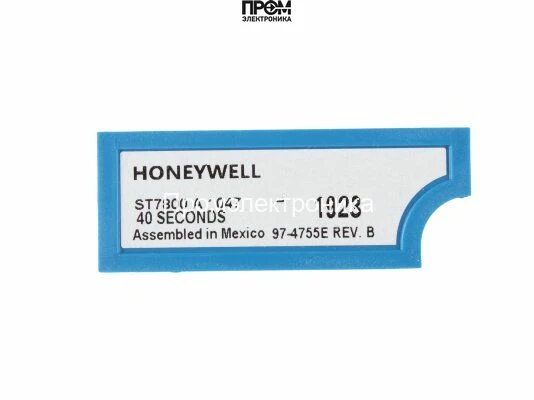

ST7800A1047 — вставная карта, задающая длительность предварительной продувки для автомата горения Honeywell 7800. Для полного обозначения ST7800A1047 таблица производителя устанавливает время 40 с. Цифровой суффикс является кодом исполнения; время выбирают по таблице, а не вычисляют из номера.

Применение и совместимость

ST7800A применяют с теми релейными модулями 7800, которым требуется вставная карта продувки. Для RM7838C предусмотрен отдельный ST7800C; одинаковое время не означает взаимозаменяемость A и C. Карту подбирают вместе с программой автомата и требованиями конкретной горелки к предварительной вентиляции топки.

Место установки

Карта находится в специальном гнезде релейного модуля, под дисплеем, пылезащитной крышкой либо модулем связи/сброса. При замене питание отключают, затем восстанавливают снятый передний модуль или крышку. Документация требует проверить систему не менее чем в одном полном цикле работы горелки.

Принадлежности и замена

Карта является сменным элементом автомата. Возможные соседние принадлежности — клавиатурный дисплей S7800, Data ControlBus и модуль дистанционного сброса, если они предусмотрены выбранной конфигурацией 7800. Перечня внутренних ремонтных деталей ST7800 в инструкции нет. Для замены нужны полный код карты и модель автомата; привязку к марке горелки подтверждают её ведомостью деталей.

Документация: Honeywell: 65-0089, 65-0089-2, 01.2001, язык en, страницы 1, 2.
