Ecoflam

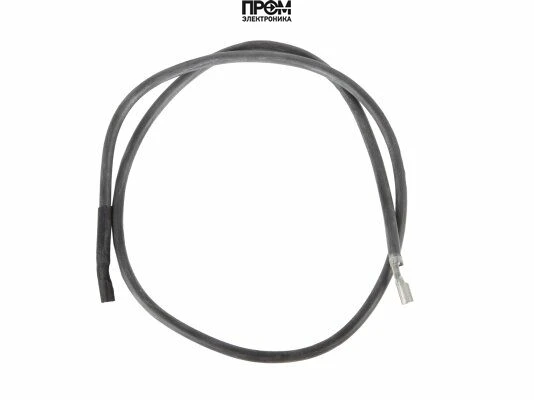

Кабель розжига Ecoflam 600 мм, 65320939

Все товары Ecoflam →

Кабель розжига Ecoflam 600 мм (4/4 мм, 65320939): высоковольтный провод со штекерными разъёмами — быстрый монтаж и надёжный стабильный поджиг в промышленных горелках; гибкий, термостойкий и долговечный.

Кабель розжига Ecoflam 600 мм, 65320939Увеличить фото

Основные характеристики

Бренды
Ecoflam
Длина кабеля
600 мм
С другой стороны кабеля
прямой штекер Ø4 мм
С одной стороны кабеля
прямой штекер Ø4 мм
Тип кабеля
розжига
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

01

Описание Кабель розжига Ecoflam 600 мм, 65320939

Кабель розжига Ecoflam 600 мм, артикул 65320939

Кабель розжига Ecoflam длиной 600 мм (артикул 65320939) — специализированный высоковольтный провод 4/4 мм, предназначенный для подключения трансформатора к электроду поджига. Оснащён штекерными разъёмами с обеих концов для быстрого и надёжного монтажа в системах розжига. Конструкция кабеля оптимизирована для стабильной передачи высокого напряжения и формирования искры при запуске топливовоздушной смеси.

Ключевые характеристики:

  • Длина: 600 мм — универсальная длина для большинства монтажных схем;
  • Сечение/тип: 4/4 мм — обеспечивает требуемую проводимость и изоляцию высокого напряжения;
  • Разъёмы: штекерные с двух концов — быстрый демонтаж и замена без дополнительных инструментов;
  • Назначение: подключение к трансформатору и электроду поджига в промышленных системах.

Надёжность и эксплуатационные свойства: кабель выполнен с акцентом на прочность и гибкость, что облегчает прокладку в труднодоступных местах и снижает риск механического повреждения при вибрации или температурных колебаниях. Высококачественная изоляция обеспечивает устойчивость к пробою при высоком напряжении и долговременную работу в условиях циклических нагрузок.

Безопасность и соответствие: изделие соответствует европейским стандартам качества, что гарантирует предсказуемую работу и минимальные эксплуатационные риски. Кабель обеспечивает стабильное образование искры и надёжное воспламенение топливовоздушной смеси даже при повышенных тепловых нагрузках и агрессивных климатических условиях.

Сфера применения: идеален для промышленных горелочных установок, котельных и другого оборудования, где требуется надежная передача высоковольтного тока к электроду поджига. Прост в интеграции и обслуживании, подходит для замены штатных проводов и модернизации систем розжига.

Кабель розжига Ecoflam 600 мм (65320939) — решение для тех, кто ценит стабильность работы, безопасность и простоту монтажа.

Компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 12

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикулГорелка и исполнениеПозиция и документ
Трансформатор розжига
65323258		MAX GAS 170 P0130
420010268507 · 10.03.2022 · стр. 41
Электрод контроля пламени
65325242		MAX GAS 170 P0200
420010268507 · 10.03.2022 · стр. 41
Электродный узел розжига
65325243		MAX GAS 170 P0210
420010268507 · 10.03.2022 · стр. 41
Трансформатор розжига
65323258		MAX GAS 250 P0130
420010268507 · 10.03.2022 · стр. 41
Электрод контроля пламени
65325242		MAX GAS 250 P0200
420010268507 · 10.03.2022 · стр. 41
Электродный узел розжига
65325243		MAX GAS 250 P0210
420010268507 · 10.03.2022 · стр. 41
Трансформатор розжига
65323258		MAX GAS 170 P0130
420010268507 · 10.03.2022 · стр. 42
Электрод контроля пламени
65325242		MAX GAS 170 P0200
420010268507 · 10.03.2022 · стр. 42
Электродный узел розжига
65325243		MAX GAS 170 P0210
420010268507 · 10.03.2022 · стр. 42
Трансформатор розжига
65323258		MAX GAS 250 P0130
420010268507 · 10.03.2022 · стр. 42
Электрод контроля пламени
65325242		MAX GAS 250 P0200
420010268507 · 10.03.2022 · стр. 42
Электродный узел розжига
65325243		MAX GAS 250 P0210
420010268507 · 10.03.2022 · стр. 42

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 4
ГорелкаИсполнение и артикул горелкиПозицияДокумент и период
MAX GAS 170 PTL0190420010268507 · 10.03.2022 · стр. 41
MAX GAS 250 PTL0190420010268507 · 10.03.2022 · стр. 41
MAX GAS 170 PTL0190420010268507 · 10.03.2022 · стр. 42
MAX GAS 250 PTL0190420010268507 · 10.03.2022 · стр. 42
02

Характеристики

Наименование
Кабель розжига Ecoflam 600 мм, 65320939
Бренды
Ecoflam
Длина кабеля
600 мм
С другой стороны кабеля
прямой штекер Ø4 мм
С одной стороны кабеля
прямой штекер Ø4 мм
Тип кабеля
розжига
