Кабель розжига Ecoflam 490 мм, 65320937

Все товары Ecoflam →

Кабель розжига Ecoflam 490 мм (арт.65320937) — прямые 4 мм штекеры и диаметр 4,7 мм для надёжного контакта; обеспечивает стабильный поджиг/ионизацию в газовых и дизельных горелках Ecoflam (MAX GAS 170/250, MAX 15–30).

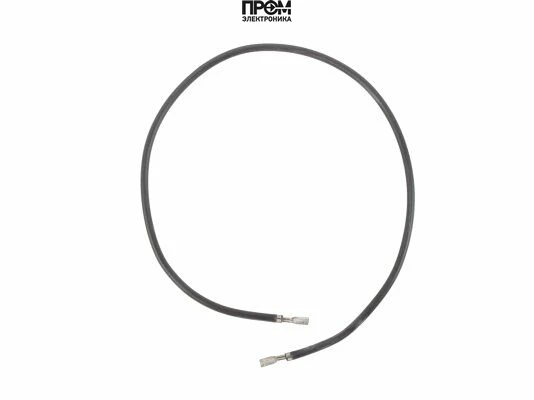

Кабель розжига Ecoflam 490 мм, 65320937Увеличить фото

Основные характеристики

Бренды
Ecoflam
Места установки
Газовая горелка Ecoflam MAX GAS 170 PAB, Газовая горелка Ecoflam MAX GAS 250 PTC, Дизельная горелка Ecoflam MAX 15 TL, Дизельная горелка Ecoflam MAX 20 TL HT CV TW, Дизельная горелка Ecoflam MAX 30 TL
Длина кабеля
490 мм
С другой стороны кабеля
прямой штекер Ø4 мм
С одной стороны кабеля
прямой штекер Ø4 мм
Тип кабеля
розжига
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

01

Описание Кабель розжига Ecoflam 490 мм, 65320937

Кабель розжига Ecoflam 490 мм — артикул 65320937

Кабель розжига Ecoflam 490 мм (арт. 65320937) — предназначенный для надежного подключения элементов системы поджига и ионизации в газовых и дизельных горелках. Длина 490 мм обеспечивает удобство прокладки в типичных монтажных схемах горелочных устройств без лишних натяжений и перегибов.

Ключевые характеристики

  • Артикул: 65320937
  • Длина: 490 мм
  • Диаметр корпуса кабеля: 4.7 мм
  • Прямые штекеры: 4 мм с обеих сторон
  • Вес: 0.1 кг
  • Альтернативные артикула: BFE01401/6, 400010166900

Совместимость и применение

Кабель разработан для использования в моделях горелок Ecoflam, включая газовые MAX GAS 170 PAB и MAX GAS 250 PTC, а также дизельные MAX 15 TL, MAX 20 TL HT CV TW и MAX 30 TL. Конструкция обеспечивает стабильное электрическое соединение между электродами поджига/ионизации и элементами управления горелкой, минимизируя потери сигнала и предотвращая ложные срабатывания.

Преимущества конструкции

  • Оптимальный диаметр 4.7 мм гарантирует прочность при установке и устойчивость к механическим воздействиям.
  • Прямые 4 мм штекеры обеспечивают надежный контакт и простоту монтажа без дополнительных адаптеров.
  • Небольшой вес (0.1 кг) облегчает обслуживание и замену без дополнительной нагрузки на систему.
  • Аналогичные артикула позволяют быстро найти совместимую замену при необходимости.

Профессиональная установка и эксплуатация

При установке рекомендуются аккуратная прокладка без сильных изгибов и проверка плотности контактов штекеров. Внимательное соблюдение положений электродов и крепежных элементов обеспечивает стабильную работу системы розжига и длительный срок службы кабеля.

Компания Промэлектроника — официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 12

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикулГорелка и исполнениеПозиция и документ
Трансформатор розжига
65323258		MAX GAS 170 P0130
420010268507 · 10.03.2022 · стр. 41
Электрод контроля пламени
65325242		MAX GAS 170 P0200
420010268507 · 10.03.2022 · стр. 41
Электродный узел розжига
65325243		MAX GAS 170 P0210
420010268507 · 10.03.2022 · стр. 41
Трансформатор розжига
65323258		MAX GAS 250 P0130
420010268507 · 10.03.2022 · стр. 41
Электрод контроля пламени
65325242		MAX GAS 250 P0200
420010268507 · 10.03.2022 · стр. 41
Электродный узел розжига
65325243		MAX GAS 250 P0210
420010268507 · 10.03.2022 · стр. 41
Трансформатор розжига
65323258		MAX GAS 170 P0130
420010268507 · 10.03.2022 · стр. 42
Электрод контроля пламени
65325242		MAX GAS 170 P0200
420010268507 · 10.03.2022 · стр. 42
Электродный узел розжига
65325243		MAX GAS 170 P0210
420010268507 · 10.03.2022 · стр. 42
Трансформатор розжига
65323258		MAX GAS 250 P0130
420010268507 · 10.03.2022 · стр. 42
Электрод контроля пламени
65325242		MAX GAS 250 P0200
420010268507 · 10.03.2022 · стр. 42
Электродный узел розжига
65325243		MAX GAS 250 P0210
420010268507 · 10.03.2022 · стр. 42

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 4
ГорелкаИсполнение и артикул горелкиПозицияДокумент и период
MAX GAS 170 PTC0190420010268507 · 10.03.2022 · стр. 41
MAX GAS 250 PTC0190420010268507 · 10.03.2022 · стр. 41
MAX GAS 170 PTC0190420010268507 · 10.03.2022 · стр. 42
MAX GAS 250 PTC0190420010268507 · 10.03.2022 · стр. 42
02

Характеристики

Наименование
Кабель розжига Ecoflam 490 мм, 65320937
Бренды
Ecoflam
Места установки
Газовая горелка Ecoflam MAX GAS 170 PAB, Газовая горелка Ecoflam MAX GAS 250 PTC, Дизельная горелка Ecoflam MAX 15 TL, Дизельная горелка Ecoflam MAX 20 TL HT CV TW, Дизельная горелка Ecoflam MAX 30 TL
Длина кабеля
490 мм
С другой стороны кабеля
прямой штекер Ø4 мм
С одной стороны кабеля
прямой штекер Ø4 мм
Тип кабеля
розжига
03

Техническая документация

Запросите документацию по полному обозначению оборудования.
