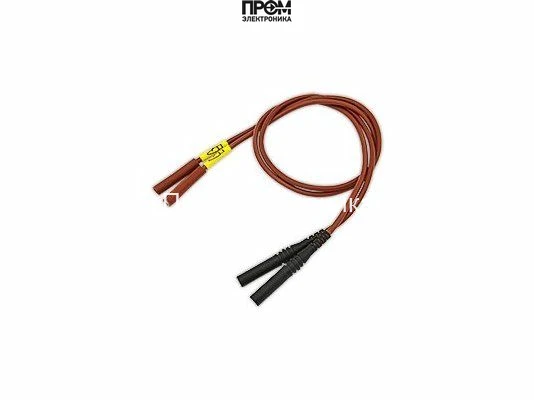

Кабель поджига и ионизаций 700 мм

Назначение и особенности подключения

Позиция относится к подключению цепей розжига и ионизационного контроля. При замене сверяют состав кабельного комплекта и назначение каждого соединения: линия искрового розжига и линия контроля пламени выполняют разные функции. Их нельзя объединять только по названию детали. Совместное использование одной линии допускается лишь в предусмотренной изготовителем схеме с одним электродом.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 6

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Кронштейн электродов 23240014187	WG30…/1-C ZM-LN Только головка с удлинением 100 мм	4.08 83299902 · 1/2025-06 · стр. 115
Электрод розжига 23220014217	WG30…/1-C ZM-LN Только головка с удлинением 100 мм	4.10 83299902 · 1/2025-06 · стр. 115
Электрод контроля пламени 23210014207	WG30…/1-C ZM-LN Только головка с удлинением 100 мм	4.11 83299902 · 1/2025-06 · стр. 115
Кронштейн электродов 23240014187	WG40…/1-A ZM-LN Стандартная головка	4.08 83300002 · 1/2019-02 · стр. 113
Электрод розжига 23220014217	WG40…/1-A ZM-LN Стандартная головка	4.10 83300002 · 1/2019-02 · стр. 113
Электрод контроля пламени 23210014207	WG40…/1-A ZM-LN Стандартная головка	4.11 83300002 · 1/2019-02 · стр. 113

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 2

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
WG30…/1-C ZM-LN	Только головка с удлинением 100 мм	4.12	83299902 · 1/2025-06 · стр. 115 Открыть документ ↗
WG40…/1-A ZM-LN	Стандартная головка	4.12	83300002 · 1/2019-02 · стр. 113 Открыть документ ↗
