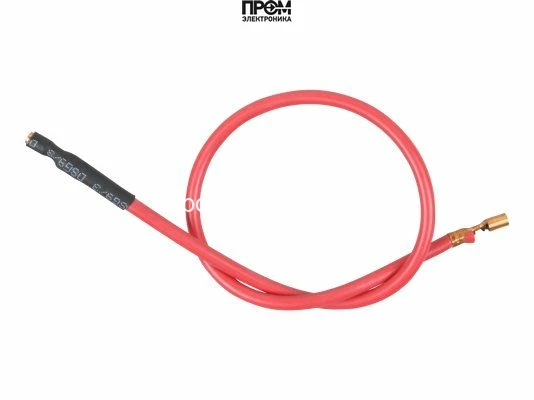

Кабель поджига Ecoflam 400 мм, 65325264

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 12

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Трансформатор розжига 65323258	MAX GAS 40 P	0130 420010372804 · · стр. 64
Электрод контроля пламени 65320905	MAX GAS 40 P	0200 420010372804 · · стр. 64
Электродный узел розжига 65325241	MAX GAS 40 P	0210 420010372804 · · стр. 64
Трансформатор розжига 65323258	MAX GAS 70P	0130 420010372804 · · стр. 64
Электрод контроля пламени 65320905	MAX GAS 70P	0200 420010372804 · · стр. 64
Электродный узел розжига 65325241	MAX GAS 70P	0210 420010372804 · · стр. 64
Трансформатор розжига 65323258	MAX GAS 40 P	13 420010436402 · · стр. 62
Электрод контроля пламени 65320905	MAX GAS 40 P	20 420010436402 · · стр. 62
Электродный узел розжига 65320904	MAX GAS 40 P	21 420010436402 · · стр. 62
Трансформатор розжига 65323258	MAX GAS 70P	13 420010436402 · · стр. 62
Электрод контроля пламени 65320905	MAX GAS 70P	20 420010436402 · · стр. 62
Электродный узел розжига 65320904	MAX GAS 70P	21 420010436402 · · стр. 62

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 4

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
MAX GAS 40 P	TL	0190	420010372804 · · стр. 64
MAX GAS 70P	TL	0190	420010372804 · · стр. 64
MAX GAS 40 P	TL	19	420010436402 · · стр. 62
MAX GAS 70P	TL	19	420010436402 · · стр. 62
