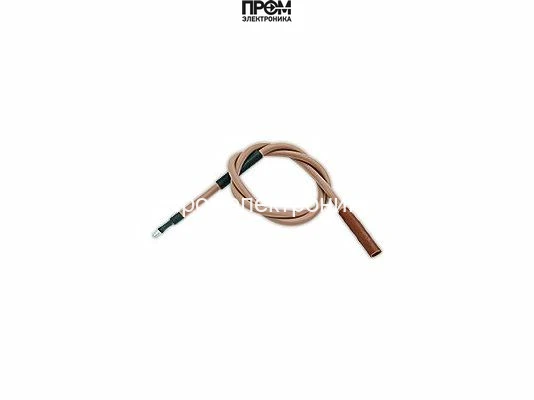

Кабель поджига 900 мм

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 6

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
CH-G0633 – T1/KN	По указанному обозначению горелки 3835823	2070	01-2016 - конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5
CH-G0634 – T1/KN	По указанному обозначению горелки 3835826	2070	01-2016 - конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5
CH-G0633 – T1/KN	По указанному обозначению горелки 3835823	2070	01-2016 - конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5
CH-G0634 – T1/KN	По указанному обозначению горелки 3835826	2070	01-2016 - конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5
CH-D631-T1/KN	По указанному обозначению горелки 13000979	2070	08-1998 - конец не указан 420011041700A · R8220336-01 - 06/06/2019 · стр. 7
CH-D632-T1/KN	По указанному обозначению горелки 13000982	2070	09-1998 - конец не указан 420011041700A · R8220336-01 - 06/06/2019 · стр. 7
