Кабель поджига 1040 мм
Артикул: 13014615
3 570 ₽ Подробнее →Elco
Кабель поджига 850
Кабель поджига 850 (арт. 13020808): термостойкая изоляция и надежная передача высоковольтного импульса к электроду для стабильного розжига; 4 мм штекеры и фильтр 1 кОм — быстрая установка и защита от помех.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG4.460 D, Газовая горелка Elco VG 4.460 DP, Газовая горелка Elco VG 4.610 DP, Дизельная горелка Elco VL 4.460 D, Дизельная горелка Elco VL 4.610 D
- Длина кабеля
- 850 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- поджига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

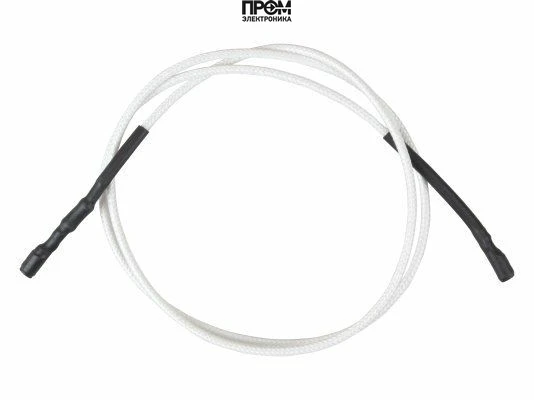

Описание Кабель поджига 850
Кабель поджига 850 — арт. 13020808
Кабель поджига 850 (артикул 13020808) предназначен для сборки узла розжига в газовых и жидкотопливных горелках и обеспечивает безопасную и стабильную передачу высоковольтного тока к поджигающему электроду. Конструкция кабеля включает токопроводящую жилу с многослойной изоляцией, спроектированной для надежной защиты от электрических и тепловых воздействий, что минимизирует риск пробоя и преждевременного износа.
Особенности конструкции и подключения:
- токопроводящая жила с высокой проводимостью для стабильной передачи импульса;
- термостойкая и электроизоляционная оболочка, защищающая от перегрева и внешних факторов;
- разъемы под прямые штекеры диаметром 4 мм на обоих концах для быстрого и надежного присоединения к трансформатору и электроду;
- в комплекте противопомеховой фильтр сопротивлением 1 кОм, обеспечивающий снижение электромагнитных помех и стабильность работы системы.
Кабель поджига 850 оптимален для применения в условиях, где критичны надежность и безопасность розжига: он упрощает монтаж узла поджига за счет стандартных 4 мм штекеров и способствует долгому сроку эксплуатации за счет качественной изоляции и встроенного фильтра. Кабель прошел необходимые испытания и соответствует требованиям по электрической безопасности и надежности эксплуатации.
Применение кабеля обеспечивает минимизацию сбоев в процессе розжига, снижает вероятность ложных срабатываний и защищает оборудование от помех. Кабель поджига 850, артикул 13020808, — готовое решение для сборки и ремонта узлов розжига в промышленных и бытовых горелочных установках.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Сопутствующие узлы в тех же таблицах запчастей · 18
Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.
| Узел и артикул | Горелка и исполнение | Позиция и документ |
|---|---|---|
| Электродный узел 65300547 | CH-G0432-T2/KL | 2120 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300738 | CH-G0432-T2/KL | 2140 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0432-T2/KL | 2160 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300547 | CH-G0432-T2/KL | 2120 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300738 | CH-G0432-T2/KL | 2140 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0432-T2/KL | 2160 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300547 | CH-G0432-T2/KL | 2120 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| Электродный узел 65300738 | CH-G0432-T2/KL | 2140 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0432-T2/KL | 2160 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| Электродный узел 65300547 | CH-G0431-T2/KL | 2120 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| Электродный узел 65300738 | CH-G0431-T2/KL | 2140 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0431-T2/KL | 2160 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| Электродный узел 65300547 | CH-G0431-T2/KL | 2120 Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| Электродный узел 65300738 | CH-G0431-T2/KL | 2140 Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0431-T2/KL | 2160 Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| Электродный узел 13007907 | CH-O0524 - T1/KN | 2040 420010941900A · R8220295-01 - 18/09/2018 · стр. 5 |
| Электродный узел розжига 65300738 | CH-G0431 - T2/KL | 2140 420010526700A · R8220083-01 - 19/09/2013 · стр. 15 |
| Электрод контроля пламени 13010529 | CH-G0431 - T2/KL | 2160 420010526700A · R8220083-01 - 19/09/2013 · стр. 15 |
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 23
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| CH-G0432-T2/KL | По указанному обозначению горелки 3836497 | 2170 | 03-2018 - конец не указан 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| CH-G0432-T2/KL | По указанному обозначению горелки 3836497 | 2170 | 03-2018 - конец не указан 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| CH-G0432-T2/KL | По указанному обозначению горелки 3836497 | 2170 | 03-2018 - конец не указан 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| CH-G0431-T2/KL | По указанному обозначению горелки 3832060 | 2170 | 09-2008 - конец не указан 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| CH-G0431-T2/KL | По указанному обозначению горелки 3832060 | 2170 | 09-2008 - конец не указан Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| CH-G0531-T1/KN | По указанному обозначению горелки 3832009 | 2070 | 06-2008 - конец не указан Каталог запчастей производителя · R8220060-03 - 08/04/2021 · стр. 5 |
| CH-G0531-T2/KL | По указанному обозначению горелки 3833178 | 2070 | 01-2010 - конец не указан Каталог запчастей производителя · R8220060-03 - 08/04/2021 · стр. 5 |
| CH-D0531 - T1/KN | По указанному обозначению горелки 3834555 | 2070 | 06-2014 - конец не указан 420010755001A · R8220104-02 - 02/06/2016 · стр. 7 |
| CH-D0531 - T2/KL | По указанному обозначению горелки 3834556 | 2070 | 06-2014 - конец не указан 420010755001A · R8220104-02 - 02/06/2016 · стр. 7 |
| CH-D0532 - T1/KN | По указанному обозначению горелки 3834557 | 2070 | 06-2014 - конец не указан 420010755001A · R8220104-02 - 02/06/2016 · стр. 7 |
| CH-D0532 - T2/KL | По указанному обозначению горелки 3834558 | 2070 | 06-2014 - конец не указан 420010755001A · R8220104-02 - 02/06/2016 · стр. 7 |
| CH-O0421 - T2/KL | По указанному обозначению горелки 3832878 | 2070 | 02-2009 - конец не указан 420010596401A · R8220032-02 - 28/04/2016 · стр. 5 |
| CH-O0422 - T2/KL | По указанному обозначению горелки 3832659 | 2070 | 09-2008 - конец не указан 420010596401A · R8220032-02 - 28/04/2016 · стр. 5 |
| CH-O0521-T1/KN | По указанному обозначению горелки 3833081 | 2070 | 07-2009 - конец не указан 420010596603A · R8220078-03 - 16/12/2021 · стр. 5 |
| CH-O0522-T1/KN | По указанному обозначению горелки 3832013 | 2070 | 06-2008 - конец не указан 420010596603A · R8220078-03 - 16/12/2021 · стр. 5 |
| CH-O0524 - T1/KN | По указанному обозначению горелки 3836601 | 2070 | 09-2018 - конец не указан 420010941900A · R8220295-01 - 18/09/2018 · стр. 5 |
| CH-G0431 - T2/KL | По указанному обозначению горелки 3832060 | 2170 | 09-2008 - конец не указан 420010526700A · R8220083-01 - 19/09/2013 · стр. 15 |
| CH-G0531 - T1/KN | По указанному обозначению горелки 3832009 | 2070 | 06-2008 - конец не указан 420010531000A · R8220085-01 - 19/09/2013 · стр. 15 |
| CH-G0531 - T2/KL | По указанному обозначению горелки 3833178 | 2070 | 01-2010 - конец не указан 420010531000A · R8220085-01 - 19/09/2013 · стр. 15 |
| CH-D0531 - T1/KN | По указанному обозначению горелки 3834555 | 2070 | 06-2014 - конец не указан 420010556400A · R8220104-01 - 23/07/2014 · стр. 19 |
| CH-D0531 - T2/KL | По указанному обозначению горелки 3834556 | 2070 | 06-2014 - конец не указан 420010556400A · R8220104-01 - 23/07/2014 · стр. 19 |
| CH-D0532 - T1/KN | По указанному обозначению горелки 3834557 | 2070 | 06-2014 - конец не указан 420010556400A · R8220104-01 - 23/07/2014 · стр. 19 |
| CH-D0532 - T2/KL | По указанному обозначению горелки 3834558 | 2070 | 06-2014 - конец не указан 420010556400A · R8220104-01 - 23/07/2014 · стр. 19 |
Характеристики
- Наименование
- Кабель поджига 850
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG4.460 D, Газовая горелка Elco VG 4.460 DP, Газовая горелка Elco VG 4.610 DP, Дизельная горелка Elco VL 4.460 D, Дизельная горелка Elco VL 4.610 D
- Длина кабеля
- 850 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- поджига
- Длина кабеля (мм)
- 850
Техническая документация
Запросите документацию по полному обозначению оборудования.
Оплата и доставка
Оплата по счёту
Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.
Условия оплаты →Доставка и самовывоз
Срок поставки указывается в счёте. Отправка после подтверждения оплаты.
Способы доставки →Похожие товары
Совместимость и возможность замены уточняются отдельно.
Кабель поджига 270 мм
Артикул: 13015611
Цена по запросу Подробнее →
Кабель поджига 335 мм
Артикул: 13010525
