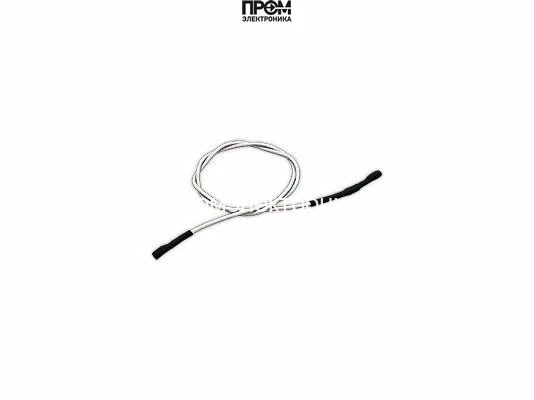

Кабель поджига 660 мм
Кабель поджига 660 мм (арт.13015229): силиконовая термо- и электроизоляция для надежного искрообразования и стабильного запуска при высоких температурах, 4 мм штекер — универсальное подключение, диаметр кабеля 2,8 мм.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG3.360 DP, Газовая горелка Elco VG3.290 M, Газовая горелка Elco VG3.360 M, Газовая горелка Elco E6.850 G/F-VT, Газовая горелка Elco E6.1200 G/F-VT, Дизельная горелка Elco VL 3.290 D, Дизельная горелка Elco VL 3.360 D, Дизельная горел
- Длина кабеля
- 660 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- поджига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель поджига 660 мм
Кабель поджига 660 мм — Арт. 13015229 (Elco)
Кабель поджига 660 мм, артикул 13015229, разработан для надежной передачи высокого напряжения от трансформатора поджига к поджигающему электrodu. Предназначен для обеспечения стабильной искры при запуске горелочных устройств, котлов и промышленных горелок, где критична точность и повторяемость поджига.
Ключевые характеристики
- Длина: 660 мм — оптимальный размер для стандартных монтажных схем.
- Диаметр штекера: 4 мм — универсальное штекерное соединение для простоты подключения и замены.
- Конструкция провода: 4/4 мм — рассчитана на передачу высокого напряжения без потерь сигнала.
- Толщина кабеля: 2,8 мм — обеспечивает механическую прочность и устойчивость к внешним воздействиям.
- Изоляция: прозрачный силикон — электрическая и тепловая изоляция, стойкая к высоким температурам и старению.
Преимущества и эксплуатационные свойства
Силиконовая изоляция сохраняет эластичность при повышенных температурах, что уменьшает риск трещин и пробоев при длительной эксплуатации. Тонкий, но прочный корпус кабеля (2,8 мм) обеспечивает удобство при прокладке в ограниченных пространствах и устойчивость к механическим нагрузкам. Штекерный разъем диаметром 4 мм упрощает монтаж и обслуживание, сокращая время на замену компонента.
Область применения
Кабель поджига 660 мм (арт. 13015229) применяется в горелочных агрегатах, котельном оборудовании и других системах, где требуется надежная передача высокого напряжения к поджигающему электроду. Подходит для условий, требующих стабильности запуска и долговременной работы при повышенных температурах.
Рекомендации по установке
Подключать к трансформатору поджига и электроду следует с учетом плотности контакта штекера 4 мм и соблюдением правил электрической безопасности. При обслуживании замену выполнять на отключенном оборудовании во избежание пробоев и повреждений.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Сопутствующие узлы в тех же таблицах запчастей · 17
Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.
| Узел и артикул | Горелка и исполнение | Позиция и документ |
|---|---|---|
| Электродный узел 65300547 | CH-G0432-T1/KN | 2120 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300738 | CH-G0432-T1/KN | 2140 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0432-T1/KN | 2160 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300547 | CH-G0432-T1/KN | 2120 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300738 | CH-G0432-T1/KN | 2140 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0432-T1/KN | 2160 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300547 | CH-G0432-T1/KN | 2120 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| Электродный узел 65300738 | CH-G0432-T1/KN | 2140 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0432-T1/KN | 2160 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| Электродный узел 65300547 | CH-G0431-T1/KN | 2120 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| Электродный узел 65300738 | CH-G0431-T1/KN | 2140 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0431-T1/KN | 2160 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| Электродный узел 65300547 | CH-G0431-T1/KN | 2120 Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| Электродный узел 65300738 | CH-G0431-T1/KN | 2140 Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0431-T1/KN | 2160 Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| Электродный узел розжига 65300738 | CH-G0431 - T1/KN | 2140 420010526700A · R8220083-01 - 19/09/2013 · стр. 15 |
| Электрод контроля пламени 13010529 | CH-G0431 - T1/KN | 2160 420010526700A · R8220083-01 - 19/09/2013 · стр. 15 |
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 8
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| CH-G0432-T1/KN | По указанному обозначению горелки 3836496 | 2170 | 03-2018 - конец не указан 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| CH-G0432-T1/KN | По указанному обозначению горелки 3836496 | 2170 | 03-2018 - конец не указан 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| CH-G0432-T1/KN | По указанному обозначению горелки 3836496 | 2170 | 03-2018 - конец не указан 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| CH-G0431-T1/KN | По указанному обозначению горелки 3832059 | 2170 | 06-2008 - конец не указан 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| CH-G0431-T1/KN | По указанному обозначению горелки 3832059 | 2170 | 06-2008 - конец не указан Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| CH-O0421 - T1/KN | По указанному обозначению горелки 3832875 | 2070 | 02-2009 - конец не указан 420010596401A · R8220032-02 - 28/04/2016 · стр. 5 |
| CH-O0422 - T1/KN | По указанному обозначению горелки 3832061 | 2070 | 06-2008 - конец не указан 420010596401A · R8220032-02 - 28/04/2016 · стр. 5 |
| CH-G0431 - T1/KN | По указанному обозначению горелки 3832059 | 2170 | 06-2008 - конец не указан 420010526700A · R8220083-01 - 19/09/2013 · стр. 15 |
Характеристики
- Наименование
- Кабель поджига 660 мм
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG3.360 DP, Газовая горелка Elco VG3.290 M, Газовая горелка Elco VG3.360 M, Газовая горелка Elco E6.850 G/F-VT, Газовая горелка Elco E6.1200 G/F-VT, Дизельная горелка Elco VL 3.290 D, Дизельная горелка Elco VL 3.360 D, Дизельная горел
- Длина кабеля
- 660 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- поджига
- Длина кабеля (мм)
- 660
Техническая документация
Запросите документацию по полному обозначению оборудования.
