Ecoflam

Кабель поджига 610 мм

Name: Кабель поджига 610 мм
Brand: Ecoflam
SKU: 65320945
Price: 1730.0000 RUB

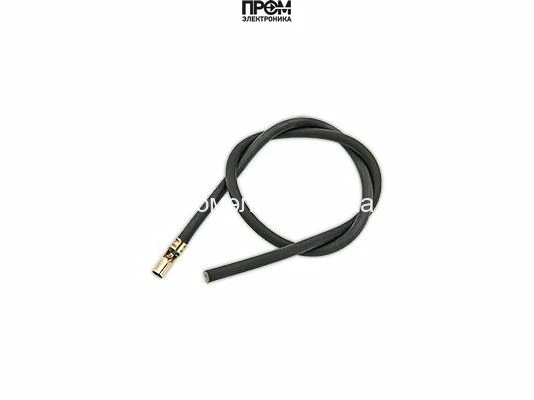

Кабель поджига 610 мм Ecoflam (арт.65320945) — 7 мм диаметр, прямой 6 мм штекер и винтовая нарезка для надёжной фиксации. Гарантирует стабильный розжиг для горелок OILFLAM 170.1/200.1, простая установка и стойкость к вибрациям.

Увеличить фото

Основные характеристики

Бренды: Ecoflam
Места установки: Мазутная горелка Ecoflam OILFLAM 170.1 AB, Мазутная горелка Ecoflam OILFLAM 200.1 AB
Длина кабеля: 610 мм
С другой стороны кабеля: винтовая нарезка
С одной стороны кабеля: прямой штекер Ø6 мм
Тип кабеля: поджига

Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

1 730 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 11.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Описание Кабель поджига 610 мм

Кабель поджига 610 мм — Ecoflam, арт. 65320945

Кабель поджига длиной 610 мм предназначен для обеспечения стабильного электрического сигнала на поджигатель мазутных горелок. Модель с артикулом 65320945 разработана для точной и надежной работы в условиях эксплуатационной нагрузки, где критичны размер и конструктивные особенности соединений.

Совместимость

Прямо совместим с моделями горелок Ecoflam OILFLAM 170.1 AB и Ecoflam OILFLAM 200.1 AB. Также может использоваться в системах, где требуются идентичные параметры подключения и механическая фиксация поджигающего электрода.

Ключевые характеристики

Длина кабеля: 610 мм;
Диаметр кабеля: 7 мм;
Прямой штекер с диаметром 6 мм на одном конце для быстрого и точного подключения;
Винтовая нарезка на другом конце для надежного фиксирования и защиты контакта;
Основной артикул: 65320945; альтернативные артикулы: BFE01403/1, 400010043600.

Назначение и преимущества

Кабель служит для передачи импульса поджига к электродам горелки, обеспечивая воспламенение топливной смеси с минимальными задержками. Комбинация прямого штекера и винтовой нарезки упрощает монтаж и снижает риск ослабления контакта при вибрациях или тепловых расширениях. Конструктивные параметры (длина 610 мм, диаметр 7 мм) соответствуют требованиям герметичного и механически стабильного подключения в указанных моделях горелок.

Установка и эксплуатация

При замене или установке важно соблюдать положение штекера и направление навивки для корректной фиксации. Кабель обеспечивает стабильность поджига при нормативных условиях эксплуатации горелки и служит комплектующим для поддержания работоспособности системы поджига.

компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 31

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Электродный узел розжига 65320849	BLU 170 P	25 420010382301 · 11.06.2019 · стр. 35
Электрод контроля пламени 65320850	BLU 170 P	26 420010382301 · 11.06.2019 · стр. 35
Трансформатор розжига 65323226	BLU 170 P	29 420010382301 · 11.06.2019 · стр. 35
Электродный узел розжига 65320849	BLU 250 P	25 420010382301 · 11.06.2019 · стр. 35
Электрод контроля пламени 65320850	BLU 250 P	26 420010382301 · 11.06.2019 · стр. 35
Трансформатор розжига 65323226	BLU 250 P	29 420010382301 · 11.06.2019 · стр. 35
Электродный узел розжига 65320851	BLU 350 P	25 420010382301 · 11.06.2019 · стр. 35
Электрод контроля пламени 65320852	BLU 350 P	26 420010382301 · 11.06.2019 · стр. 35
Трансформатор розжига 65323226	BLU 350 P	29 420010382301 · 11.06.2019 · стр. 35
Электродный узел розжига 65320849	BLU 170 P	25 420010382301 · 11.06.2019 · стр. 37
Электрод контроля пламени 65320850	BLU 170 P	26 420010382301 · 11.06.2019 · стр. 37
Трансформатор розжига 65323226	BLU 170 P	29 420010382301 · 11.06.2019 · стр. 37
Электродный узел розжига 65320849	BLU 250 P	25 420010382301 · 11.06.2019 · стр. 37
Электрод контроля пламени 65320850	BLU 250 P	26 420010382301 · 11.06.2019 · стр. 37
Трансформатор розжига 65323226	BLU 250 P	29 420010382301 · 11.06.2019 · стр. 37
Трансформатор розжига 65323222	OILFLAM 170.1 AB	24 420010488900 · 07.01.2016 · стр. 79
Электродный узел 65322323	OILFLAM 170.1 AB	45 420010488900 · 07.01.2016 · стр. 79
Трансформатор розжига 65323222	OILFLAM 200.1 AB	24 420010488900 · 07.01.2016 · стр. 79
Электродный узел 65322323	OILFLAM 200.1 AB	45 420010488900 · 07.01.2016 · стр. 79
Трансформатор розжига 65323222	OILFLAM 170.1 AB	24 420010488900 · 07.01.2016 · стр. 80
Электродный узел розжига 65322323	OILFLAM 170.1 AB	45 420010488900 · 07.01.2016 · стр. 80
Трансформатор розжига 65323222	OILFLAM 200.1 AB	24 420010488900 · 07.01.2016 · стр. 80
Электродный узел розжига 65322323	OILFLAM 200.1 AB	45 420010488900 · 07.01.2016 · стр. 80
Трансформатор розжига 65323222	OILFLAM 170.1 AB	24 420010488900 · 01.10.2024 · стр. 79
Электродный узел 65322323	OILFLAM 170.1 AB	45 420010488900 · 01.10.2024 · стр. 79
Трансформатор розжига 65323222	OILFLAM 200.1 AB	24 420010488900 · 01.10.2024 · стр. 79
Электродный узел 65322323	OILFLAM 200.1 AB	45 420010488900 · 01.10.2024 · стр. 79
Трансформатор розжига 65323222	OILFLAM 170.1 AB	24 420010488900 · 01.10.2024 · стр. 80
Электродный узел розжига 65322323	OILFLAM 170.1 AB	45 420010488900 · 01.10.2024 · стр. 80
Трансформатор розжига 65323222	OILFLAM 200.1 AB	24 420010488900 · 01.10.2024 · стр. 80
Электродный узел розжига 65322323	OILFLAM 200.1 AB	45 420010488900 · 01.10.2024 · стр. 80

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 13

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
BLU 170 P	TC	28	420010382301 · 11.06.2019 · стр. 35
BLU 250 P	TC	28	420010382301 · 11.06.2019 · стр. 35
BLU 350 P	TC	28	420010382301 · 11.06.2019 · стр. 35
BLU 170 P	TC	28	420010382301 · 11.06.2019 · стр. 37
BLU 250 P	TC	28	420010382301 · 11.06.2019 · стр. 37
OILFLAM 170.1 AB	TC	41	420010488900 · 07.01.2016 · стр. 79
OILFLAM 200.1 AB	TC	41	420010488900 · 07.01.2016 · стр. 79
OILFLAM 170.1 AB	TC	41	420010488900 · 07.01.2016 · стр. 80
OILFLAM 200.1 AB	TC	41	420010488900 · 07.01.2016 · стр. 80
OILFLAM 170.1 AB	TC	41	420010488900 · 01.10.2024 · стр. 79
OILFLAM 200.1 AB	TC	41	420010488900 · 01.10.2024 · стр. 79
OILFLAM 170.1 AB	TC	41	420010488900 · 01.10.2024 · стр. 80
OILFLAM 200.1 AB	TC	41	420010488900 · 01.10.2024 · стр. 80

Характеристики

Наименование: Кабель поджига 610 мм
Бренды: Ecoflam
Места установки: Мазутная горелка Ecoflam OILFLAM 170.1 AB, Мазутная горелка Ecoflam OILFLAM 200.1 AB
Длина кабеля: 610 мм
С другой стороны кабеля: винтовая нарезка
С одной стороны кабеля: прямой штекер Ø6 мм
Тип кабеля: поджига
Длина кабеля (мм): 610

Техническая документация

Запросите документацию по полному обозначению оборудования.
