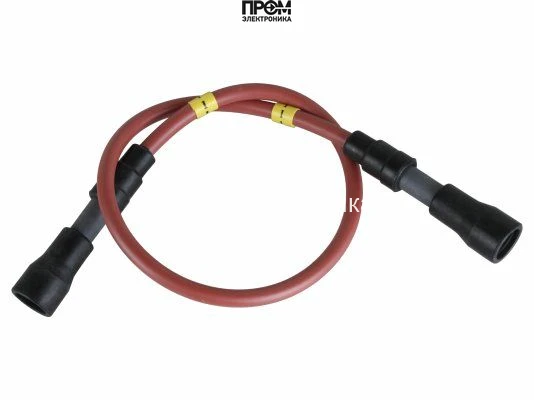

Кабель ионизации Weishaupt 300 мм, 21720314542

Назначение и особенности подключения

Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Проверка совместимости с оборудованием

Точный перечень горелок для этой позиции пока не подтверждён. Для подбора замены нужны полное обозначение и заводской номер горелки, артикул снятого кабеля, фотографии обоих соединений и позиция на схеме. Сведения о назначении цепи помогают проверить подключение, но не подтверждают установку кабеля на любую горелку той же марки.
