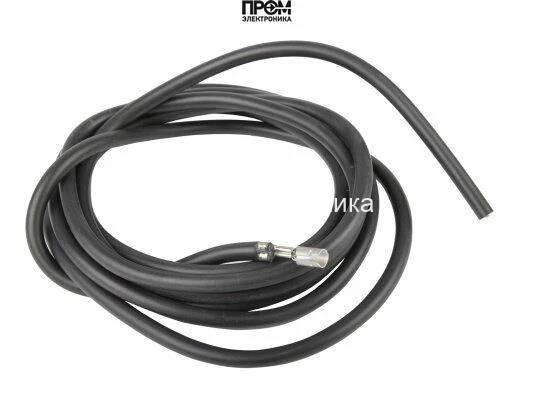

Кабель ионизации Elco 1800 мм, 65326182
Кабель ионизации Elco 65326182, 1800 мм — термостойкий, с изолированной токопроводящей жилой для долгой и безопасной работы в горелках; прямой штекер Ø4 мм для быстрого надёжного подключения и удобной замены.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Длина кабеля
- 1800 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель ионизации Elco 1800 мм, 65326182
Кабель ионизации Elco 1800 мм — арт. 65326182
Кабель ионизации Elco 65326182 длиной 1800 мм предназначен для передачи электрического тока от ионизационного электрода к автомату контроля пламени в газовых горелках Elco. Конструкция разработана для надежного и безопасного соединения в условиях высоких температур и интенсивной эксплуатации.
Ключевые преимущества
- Точная длина 1800 мм для удобства прокладки и установки;
- Термостойкие материалы оболочки и изоляции, обеспечивающие долговечность при рабочих температурах горелочного оборудования;
- Прямой штекер Ø4 мм на одном конце для быстрого и надежного подключения;
- Свободный контактный конец для подсоединения к соответствующей клемме автоматики;
- Компактный общий диаметр 4,7 мм, оптимизированный для прохода через кабель-каналы и уплотнения.
Технические характеристики
| Артикул | 65326182 |
| Наименование | Кабель ионизации Elco 1800 мм |
| Длина | 1800 мм |
| Диаметр кабеля | 4,7 мм |
| Штекер | прямой Ø4 мм (один конец), штекерное соединение Ø6 мм на другом конце |
| Конструкция | токопроводящая жила с изоляцией, термостойкая наружная оболочка |
| Применение | газовые горелки Elco — контактная передача тока для автоматики контроля пламени |
Особенности эксплуатации
Изолированная токопроводящая жила минимизирует риск утечек тока и обеспечивает стабильную работу цепи ионизации. Термоустойчивая оболочка сохраняет целостность при воздействии нагрева и обеспечивает длительный срок службы без потери электрических параметров. Предназначен для прямой замены оригинальных кабелей в системах, использующих штекер Ø4 мм.
Кабель ионизации Elco 65326182 — решение для точного и безопасного соединения в системах контроля пламени, где критичны надежность и термостойкость компонентов.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Совместимость с горелками
Подтверждённые исполнения оборудования и позиции кабеля приведены в разделе «Применяемость». При подборе учитывают полное обозначение горелки, условия исполнения и редакцию перечня запчастей.
Характеристики
- Наименование
- Кабель ионизации Elco 1800 мм, 65326182
- Бренды
- Elco
- Длина кабеля
- 1800 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
-
Условия применения: TL
Данные каталога
BLU 1000.1 PAB · позиция 21
IONIZATION CABLE CAVO RILEVAZIONE CABLE D’IONISATION CABLE DE CONTROL LLAMA ПРОВОД ЭЛЕКТРОДА ОБНАРУЖДЕНИЯ ФАКЕ MESSKABEL TC
Ограничения строки: TL
Каталог · 04-05-2018 · страница 81 .
-
Условия применения: TC · TL
Данные каталога
BLU 1200.1 PAB · позиция 21
IONIZATION CABLE CAVO RILEVAZIONE CABLE D’IONISATION CABLE DE CONTROL LLAMA ПРОВОД ЭЛЕКТРОДА ОБНАРУЖДЕНИЯ ФАКЕ MESSKABEL TC
Ограничения строки: TC
Каталог · 04-05-2018 · страница 83 .
BLU 1200.1 PAB · позиция 21
IONIZATION CABLE CAVO RILEVAZIONE CABLE D’IONISATION CABLE DE CONTROL LLAMA ПРОВОД ЭЛЕКТРОДА ОБНАРУЖДЕНИЯ ФАКЕ MESSKABEL TC
Ограничения строки: TL
Каталог · 04-05-2018 · страница 83 .
