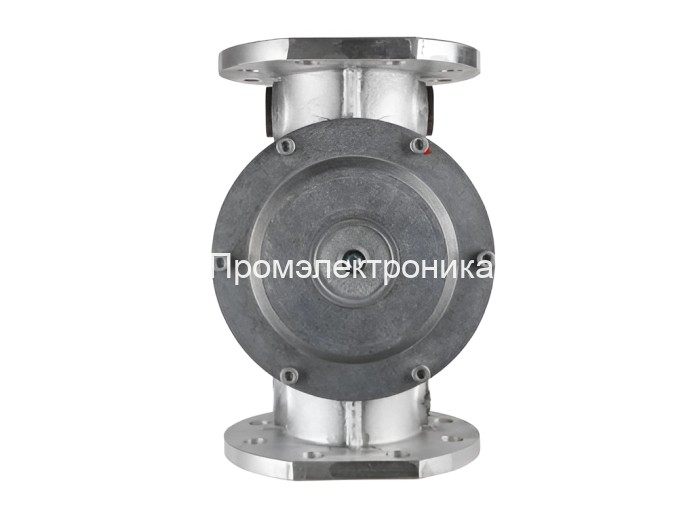

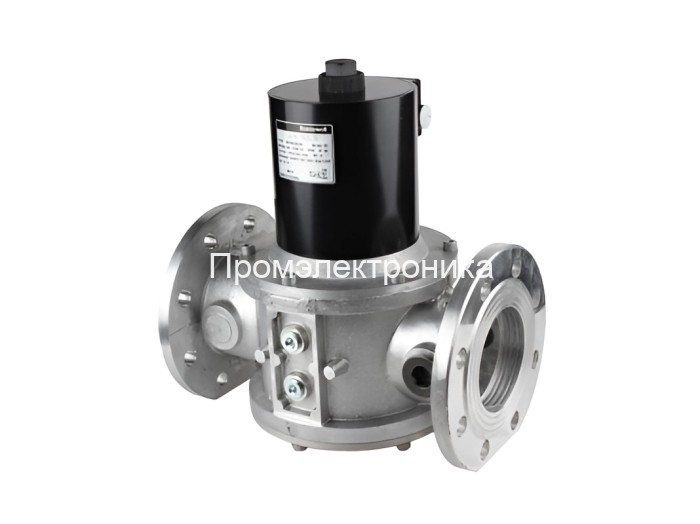

Газовый клапан Honeywell VE4080B3004

Honeywell VE4080B3004 — промышленный электромагнитный газовый клапан серии VE4000 для автоматического отсечения и управления подачей газа в составе газовой рампы. Модель относится к исполнению VE4000B3: это нормально закрытый клапан класса A с фланцевым корпусом DN80 для систем горения, где требуется надежное перекрытие газовой линии.

Клапан применяют на газовых горелках средней и высокой мощности, в котельных установках, теплогенераторах, сушильных и плавильных печах, установках термообработки, инсинераторах и другом оборудовании, потребляющем газообразное топливо. Основная задача VE4080B3004 — безопасно открывать подачу газа по команде автоматики горелки и закрывать линию при снятии питания, останове или срабатывании цепи безопасности.

Принцип работы основан на нормально закрытой схеме. В обесточенном состоянии пружина удерживает клапанный диск закрытым. После подачи напряжения на катушку электромагнит открывает клапан, а регулятор расхода на верхней части катушки позволяет настроить требуемый объем газа под конкретную горелку. При отключении питания клапан возвращается в закрытое положение менее чем за секунду. В газовой рампе он обычно работает вместе с реле давления газа, блоком контроля пламени, автоматом горения, фильтром, регулятором давления и вторым запорным клапаном.

Подтвержденные технические особенности Honeywell VE4080B3004: DN80, фланцевое подключение, питание 220–240 В AC 50/60 Гц, максимальное рабочее давление 200 мбар, степень защиты IP54, масса около 15 кг, потребляемая мощность 118 Вт, габариты по каталожной таблице 310×343×200×163 мм. В конструкции предусмотрены четыре вспомогательных штуцера давления Rp 1/4 — два на входе и два на выходе, сменная катушка, разворот катушки на 360°, встроенная мелкая сетка-фильтр, корпус из алюминиевого литого сплава и уплотнения из стойкой к углеводородам резины NBR.

При подборе важно сверить артикул VE4080B3004, присоединение DN80, тип фланцев, напряжение питания, рабочее давление газа, требуемую пропускную способность, монтажное положение, место вокруг катушки и требования проекта к IP-защите, индикации закрытого положения или системе проверки герметичности. Если клапан подбирается как замена, желательно сравнить шильдик старого изделия, схему газовой рампы и параметры горелки.

Примеры применения: установка в газовую рампу водогрейного или парового котла; замена запорного клапана на промышленной горелке сушильной камеры; комплектация печи термообработки с автоматическим управлением горением; ремонт газовой линии на технологической установке, где требуется фланцевый клапан DN80 с регулировкой расхода.

Заказывать Honeywell VE4080B3004 в ПРОМЭЛЕКТРОНИКЕ удобно для промышленных заказчиков, которым важны оригинальность, корректный технический подбор и понятные сроки поставки. Компания поставляет газовые клапаны Honeywell / Resideo и комплектующие для горелок, помогает проверить совместимость по артикулу и параметрам системы, подобрать аналоги и сопутствующие элементы газовой рампы.

VE4080B3004

Назначение

VE4000/VE5000 — газовая арматура для наддувных горелок, атмосферных котлов и печей. Серия включает нормально закрытые отсечные клапаны и нормально открытое сбросное исполнение S.

Обозначения и управление

В серии VE буква B обозначает регулировку расхода, C — регулировку пускового давления, расхода и скорости открытия гидравлическим демпфером. Для корпусов VE5000 с электрогидравлическим управлением предусмотрены приводы V4055/V4062/V9055.

Установка и принадлежности

Клапан устанавливается в газовой рампе по направлению стрелки на корпусе. На корпусах с соответствующими монтажными отверстиями крепятся запальный клапан и система контроля герметичности A4020A. Предусмотрены сменные коробки электрических соединений и электрогидравлические приводы для VE5000.
