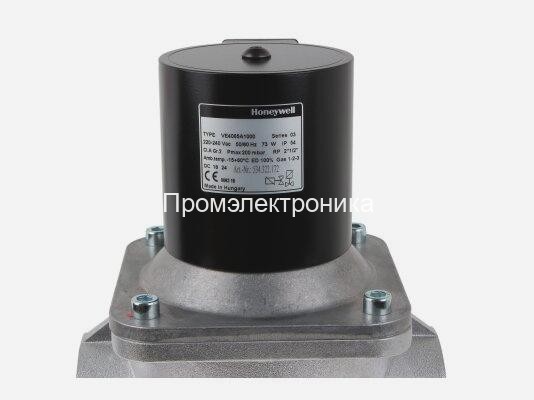

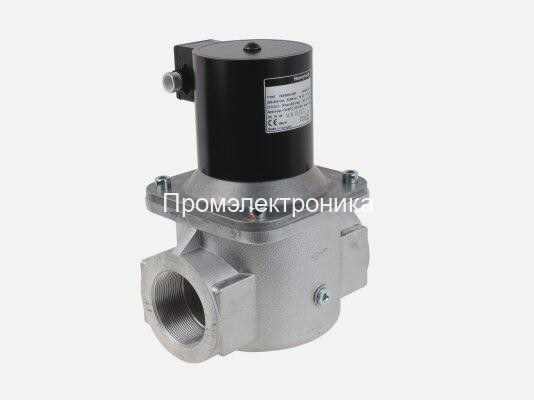

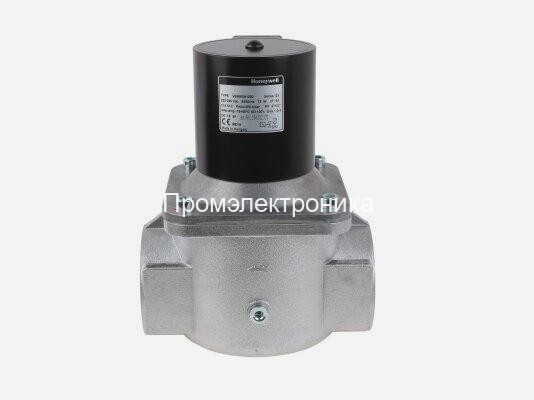

Honeywell VE4065A1000

Honeywell VE4065A1000 — газовый электромагнитный клапан серии VE4000A1 для автоматического отсечения и управления подачей газообразного топлива в промышленных и коммунальных тепловых установках. Модель относится к нормально закрытым клапанам: при отсутствии питания клапанный диск удерживается пружиной в закрытом положении, а при подаче напряжения клапан открывает проход газа. Такое исполнение применяется в газовых рампах, где требуется быстрое и надежное перекрытие потока по команде автоматики горелки.

Клапан используют в системах газоснабжения дутьевых горелок, атмосферных газовых котлов, плавильных и термических печей, сушильных камер, инсинераторов и других газопотребляющих агрегатов. В линии подачи газа VE4065A1000 обычно работает совместно с фильтром, регулятором давления, реле давления газа, блоком контроля герметичности и автоматом горения. После разрешения от системы безопасности катушка получает питание, клапан открывается, и газ поступает к горелочному устройству. При останове, аварии или пропадании напряжения клапан быстро закрывается и прекращает подачу газа.

Технические особенности модели: исполнение DN65, присоединение 2 1/2", питание 220–240 В AC, 50/60 Гц, максимальное рабочее давление 200 мбар. Клапан работает в режиме ON/OFF без встроенного регулирования расхода. Время открытия и закрытия — менее 1 секунды, максимальная частота срабатываний — до 20 циклов в минуту. Конструкция предусматривает литой алюминиевый корпус, внутреннюю мелкоячеистую сетку, две вспомогательные точки отбора давления Rp 1/4" на входной стороне, сменную катушку, пригодную для длительного включения, и возможность поворота катушки на 360°. Стандартное исполнение имеет степень защиты IP54. Точную комплектацию, наличие опций и соответствие конкретной партии нужно сверять по маркировке и паспорту изделия.

Преимущества Honeywell VE4065A1000 — быстрое срабатывание, понятная логика работы «питание есть — открыт / питания нет — закрыт», удобство обслуживания за счет заменяемой катушки и контрольных точек давления, а также применение в составе промышленных газовых рамп с требованиями к безопасному отсечению топлива. Клапан подходит для объектов, где важны стабильная работа автоматики, надежное закрытие при отключении питания и совместимость с распространенными решениями Honeywell / Resideo для горелочного оборудования.

При подборе важно сверить не только артикул, но и DN, резьбовое присоединение, рабочее давление, напряжение катушки, степень защиты, монтажное положение, габариты и требования проекта. Нельзя заменять клапан только по внешнему виду: для газового оборудования критичны пропускная способность, класс клапана, схема рампы и требования автоматики безопасности. Если клапан подбирается вместо установленного изделия, желательно прислать фото шильдика, паспорт горелки или схему газовой линии.

Примеры применения Honeywell VE4065A1000:

• замена клапана DN65 в газовой рампе промышленной горелки;
• комплектация котельной с автоматическим отсечением газа;
• ремонт линии подачи газа термической или плавильной печи;
• обслуживание сушильной камеры или теплогенератора, где проектом предусмотрен нормально закрытый клапан VE4000A1.

В ПРОМЭЛЕКТРОНИКЕ можно заказать Honeywell VE4065A1000 с технической консультацией по подбору и проверкой совместимости под вашу горелку или газовую рампу. Поможем сопоставить маркировку, подобрать возможную замену, уточнить сроки поставки и подготовить коммерческое предложение для отдела снабжения, сервиса или проектной организации.

VE4065A1000

Назначение

VE4000/VE5000 — газовая арматура для наддувных горелок, атмосферных котлов и печей. Серия включает нормально закрытые отсечные клапаны и нормально открытое сбросное исполнение S.

Обозначения и управление

В серии VE буква B обозначает регулировку расхода, C — регулировку пускового давления, расхода и скорости открытия гидравлическим демпфером. Для корпусов VE5000 с электрогидравлическим управлением предусмотрены приводы V4055/V4062/V9055.

Установка и принадлежности

Клапан устанавливается в газовой рампе по направлению стрелки на корпусе. На корпусах с соответствующими монтажными отверстиями крепятся запальный клапан и система контроля герметичности A4020A. Предусмотрены сменные коробки электрических соединений и электрогидравлические приводы для VE5000.
