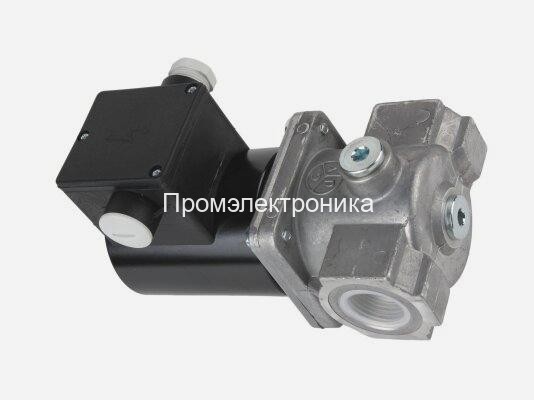

Honeywell VE4020A1005

Honeywell VE4020A1005 — газовый электромагнитный клапан серии VE4000A1, предназначенный для автоматического открытия и перекрытия подачи газа в составе промышленных и коммерческих теплогенерирующих установок. Модель относится к нормально-закрытым клапанам: при отсутствии питания клапан находится в закрытом положении, а открытие происходит только после подачи напряжения на катушку. Такая логика работы особенно важна для систем, где требуется безопасное управление подачей топлива и надежное отключение газа при остановке оборудования, аварии или пропадании электропитания.

Клапан VE4020A1005 рассчитан на присоединение DN20 / 3/4", питание 220–240 В AC, 50/60 Гц и максимальное рабочее давление 200 мбар. По таблице серии VE4000A1 для этой модификации указаны габариты 86 × 156 × 70 × 96 мм, потребляемая мощность 20 Вт, степень защиты IP54 и масса около 1,9 кг. Это делает клапан удобным решением для газовых линий малого и среднего диаметра, где требуется компактный, быстро срабатывающий и понятный в обслуживании отсечной клапан.

Основное назначение Honeywell VE4020A1005 — управление потоком газообразного топлива в газовых горелках, атмосферных котлах, промышленных печах и другом оборудовании, использующем газ. Клапан работает по принципу ON/OFF без встроенной регулировки расхода: он либо открывает, либо перекрывает поток. Поэтому данная модель хорошо подходит для схем, где регулирование давления и расхода выполняется отдельными устройствами, а сам клапан используется как исполнительный элемент безопасности и автоматики.

Корпус клапана выполнен из литого алюминиевого сплава, внутри предусмотрен фильтр тонкой очистки, который помогает защитить рабочий механизм от загрязнений в газовой линии. Катушка рассчитана на продолжительное включение, может быть заменена при обслуживании и поворачивается на 360°, что упрощает монтаж в ограниченном пространстве щита, газовой рампы или горелочного узла. Также в конструкции предусмотрены вспомогательные штуцеры давления Rp 1/4" на входной стороне, что удобно при пусконаладке, проверке давления газа и сервисной диагностике.

Honeywell VE4020A1005 выбирают, когда нужен надежный клапан для автоматизации газовой линии без лишних настроек. Модель не требует регулировки расхода на самом клапане, быстро открывается и закрывается, а нормально-закрытое исполнение повышает безопасность работы оборудования. При отключении питания клапан возвращается в закрытое состояние, что помогает исключить неконтролируемую подачу газа в камеру сгорания или газовую магистраль после остановки системы.

Клапан может применяться в составе газовых рамп горелок, где он работает совместно с реле давления газа, блоком контроля пламени, регулятором давления, фильтром, манометрами и другим оборудованием автоматики. В зависимости от схемы установки VE4020A1005 может использоваться как основной отсечной клапан, как элемент модернизации существующей газовой линии или как замена вышедшего из строя клапана аналогичного типоразмера и электрических характеристик.

Преимущества Honeywell VE4020A1005:

• нормально-закрытое исполнение для безопасного перекрытия газа;
• питание 220–240 В AC — удобное подключение в типовых системах автоматики;
• присоединение DN20 / 3/4" для распространенных газовых линий;
• быстрое срабатывание в режиме ON/OFF;
• корпус из литого алюминиевого сплава;
• встроенный фильтр тонкой очистки;
• катушка, пригодная для длительного включения;
• возможность поворота катушки на 360° для удобного монтажа;
• сервисные штуцеры давления для проверки и настройки оборудования;
• применение в газовых горелках, котлах, печах и теплогенераторах.

Примеры использования Honeywell VE4020A1005:

1. Газовая горелка промышленного котла. Клапан устанавливается в газовую рампу и открывает подачу газа по команде автоматики горелки после прохождения предварительных проверок безопасности.
2. Атмосферный газовый котел. VE4020A1005 может использоваться как отсечной электромагнитный клапан в линии подачи газа, обеспечивая автоматическое закрытие при остановке котла.
3. Промышленная печь или сушильная камера. Клапан управляет подачей топлива к горелочному устройству, работая в связке с регулятором давления, блоком розжига и системой контроля пламени.
4. Модернизация газовой рампы. Модель подходит для замены клапанов DN20 с питанием 220–240 В, если по параметрам давления, присоединения и режима работы требуется нормально-закрытый ON/OFF клапан без регулировки расхода.

Перед покупкой важно сверить маркировку установленного клапана, напряжение катушки, диаметр присоединения, рабочее давление, требования по IP-защите и наличие дополнительных опций. Для корректной замены также стоит учитывать схему газовой рампы, направление потока, условия монтажа и требования автоматики безопасности. Honeywell VE4020A1005 — удачное решение для тех случаев, когда нужен компактный и надежный газовый клапан DN20 для стабильной работы горелочного оборудования, котельной или промышленной тепловой установки.

VE4020A1005

Назначение

VE4000/VE5000 — газовая арматура для наддувных горелок, атмосферных котлов и печей. Серия включает нормально закрытые отсечные клапаны и нормально открытое сбросное исполнение S.

Обозначения и управление

В серии VE буква B обозначает регулировку расхода, C — регулировку пускового давления, расхода и скорости открытия гидравлическим демпфером. Для корпусов VE5000 с электрогидравлическим управлением предусмотрены приводы V4055/V4062/V9055.

Установка и принадлежности

Клапан устанавливается в газовой рампе по направлению стрелки на корпусе. На корпусах с соответствующими монтажными отверстиями крепятся запальный клапан и система контроля герметичности A4020A. Предусмотрены сменные коробки электрических соединений и электрогидравлические приводы для VE5000.
