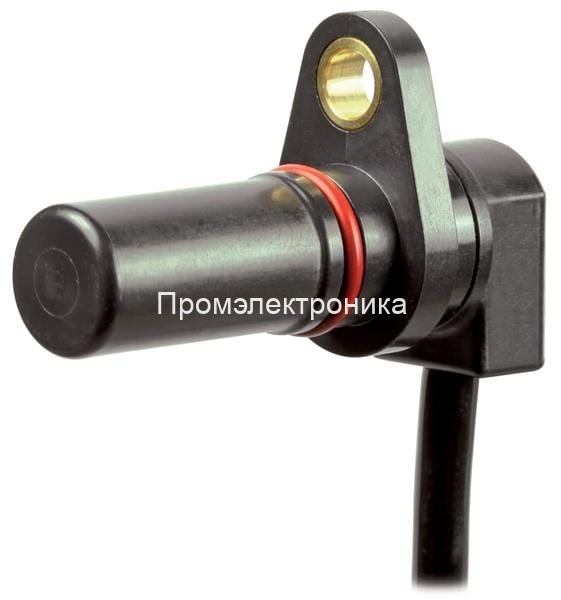

Honeywell SNG-QPLA-000

Представляем вашему вниманию высокотехнологичный квадратурный датчик скорости и направления Honeywell SNG-QPLA-000. Этот компонент является представителем передовой серии SNG-Q от Honeywell, разработанной для предоставления точной информации о скорости и направлении движения различных механизмов. Если вам нужен надежный и точный компонент для самых требовательных условий, SNG-QPLA-000 – ваш выбор. Компания "Промэлектроника" является официальным дилером Honeywell и рада предложить вам это устройство с наших складов в Москве, Санкт-Петербурге и Казани.

Принцип работы и конструкция

В основе работы датчика SNG-QPLA-000 лежит эффект Холла, что обеспечивает высокую точность и долговечность. Устройство генерирует два цифровых прямоугольных сигнала (квадратурный выход), которые сдвинуты по фазе на 90° друг относительно друга. Такой принцип позволяет не только измерять скорость вращения объекта, но и безошибочно определять направление его движения – по опережению или запаздыванию фазы одного сигнала относительно другого. Скорость определяется по частоте импульсов, а направление – по последовательности их появления на двух каналах.

Модель SNG-QPLA-000 имеет следующие характеристики:

• Тип: Датчик на эффекте Холла
• Максимальная рабочая температура: +150 °C
• Минимальная рабочая температура: -40 °C
• Высота (диаметр монтажной части): 14.95 мм
• Длина корпуса: 35 мм (общая длина с учетом кабельного вывода – около 56 мм)
• Тип продукта: Датчики скорости и направления
• Вес устройства: 48 г
• Корпус: Прочный пластик PBT
• Кабельный вывод: 500 мм, угловой выход (right angle exit)

Ключевые преимущества и особенности Honeywell SNG-QPLA-000:

• Высочайшая надежность: Датчик имеет степень защиты IP69K, что гарантирует его полную пыленепроницаемость и способность выдерживать мойку под высоким давлением горячей водой. Это делает его идеальным для использования в жестких промышленных условиях и на транспортных средствах, подвергающихся регулярной очистке. Дополнительно, уплотнительное кольцо (O-ring) из фторуглерода с покрытием PTFE обеспечивает герметичность монтажного соединения.
• Устойчивость к электромагнитным помехам (EMC): Датчик обладает высокой устойчивостью к излучаемым электромагнитным помехам до 100 В/м, что критически важно для стабильной работы в средах с высоким уровнем электрического шума, например, рядом с мощными электродвигателями или преобразователями частоты.
• Широкий диапазон рабочих температур: SNG-QPLA-000 способен функционировать в экстремальных температурных условиях, от -40°C до +150°C, что позволяет его применять в самых разнообразных климатических зонах и в непосредственной близости от горячих узлов механизмов.
• Повышенная точность: Использование технологии сдвоенного дифференциального датчика на эффекте Холла позволяет с высокой точностью детектировать даже мелкие зубья или особенности профиля целевого объекта (например, зубчатого колеса).
• Гибкость применения: Благодаря широкому диапазону рабочих температур, надежной защите от электромагнитных помех и превосходной герметизации, датчик может быть использован в самых разнообразных приложениях без потери производительности.
• Простота установки: Наличие фиксированного монтажного фланца упрощает процесс установки, требуя всего одного крепежного элемента. Уплотнительное кольцо позволяет использовать датчик в системах с давлением.
• Широкий диапазон напряжения питания: Датчик работает при напряжении от 4.5 В до 26 В, что делает его совместимым с большинством промышленных и автомобильных систем управления.
• Высокая частота переключения: Способность работать с частотами от 3 Гц до 20 кГц позволяет отслеживать как низкоскоростные, так и высокоскоростные вращающиеся объекты.
• Сертификация: Датчик сертифицирован по стандартам CE и UKCA, что подтверждает его соответствие европейским требованиям безопасности и качества.

Области применения датчика Honeywell SNG-QPLA-000:

Датчики серии SNG-Q, и в частности модель SNG-QPLA-000, находят свое применение в широком спектре отраслей благодаря своей универсальности и надежности.

Промышленное применение:

• Асинхронные двигатели переменного тока: Используются для контроля мощности и скорости в системах материально-технического снабжения (конвейеры, погрузчики), сельскохозяйственной технике (комбайны, тракторы) и строительных машинах (краны, экскаваторы). Точное определение скорости и направления позволяет оптимизировать работу привода и снизить энергопотребление.
• Эскалаторы и лифты: Применяются для точного контроля скорости и позиционирования кабины или полотна, обеспечивая безопасность и комфорт пассажиров.

Транспортное применение:

• Гибридные электрические трансмиссии: В тяжелых грузовиках, автобусах, сельскохозяйственной и строительной технике датчики помогают регулировать мощность гибридной системы, оптимизируя взаимодействие двигателя внутреннего сгорания и электромотора.
• Определение скорости колес: В погрузчиках, сельскохозяйственных машинах и строительной технике SNG-QPLA-000 может использоваться для определения скорости и направления вращения колес, что транслируется в общую скорость и направление движения машины. Это важно для систем контроля тяги, ABS и автоматического управления.
• Гибридные двигатели: В тяжелых грузовых автомобилях, автобусах, сельскохозяйственной и строительной технике датчики способствуют контролю и регулированию мощности гибридной силовой установки.

Важно отметить, что данные датчики не рекомендованы для применения в аэрокосмической или оборонной отраслях.

Технические аспекты для интеграции:

Датчик SNG-QPLA-000 требует для своей работы ответный ферромагнитный или магнитный объект (зубчатое колесо, диск с прорезями). Рекомендуемые параметры целевого объекта:

• Ширина зуба/прорези: минимум 2,0 мм
• Высота зуба: рекомендуется >3,0 мм (типично 5,0 мм)
• Рабочий воздушный зазор: от 0,0 мм до 2,0 мм

Выходные сигналы Channel A и Channel B являются цифровыми (прямоугольная волна) с рабочим циклом 50% ±10%. Для корректной работы выходных каскадов может потребоваться использование внешних подтягивающих резисторов, номинал которых рассчитывается по закону Ома ($R=V/0.04A$), где V – напряжение питания/нагрузки, а 0.04 А (40 мА) – максимальный ток нагрузки на каждый выход.

Электрическое подключение (SNG-QPLA-000):

• Желтый провод: Питание (Vsupply, 4.5 В - 26 В)
• Черный провод: Земля (Ground)
• Белый провод: Канал A (Channel A)
• Синий провод: Канал B (Channel B)
