Honeywell S7810M1029
ControlBus Module-MODBUS
Увеличить фотоОсновные характеристики
- Бренды
- Honeywell
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Honeywell S7810M1029
Модули дисплея Honeywell S7810M1029
Модуль S7810M ModBus работает как ведомое устройство ModBus RTU.
Обеспечивает возможность удаленного монтирования модуля отображения клавиатуры S7800.
Устанавливается непосредственно на передней панели релейных модулей серии 7800.
Предоставляет интерфейс шины ModBus.
Удаленный сброс.
Product Specifications
- Application
- ControlBus(tm) Module-MODBUS - CE Certified (no reset allowed)
- Dimensions (in.)
- 4 27/32 in. wide x 2 29/32 in. high x 29/32 in. deep
- Dimensions (mm)
- 123 mm wide x 73 mm high x 23 mm deep
- Weight (lb)
- 4 oz
- Weight (kg)
- 0.11 kg
- Comments
- Includes 208727 8 pin electrical connector
- Approvals, Underwriters Laboratories Inc.
- Component Recognized, File No. MP268; Guide No. MCCZ2.
- Approvals, Canadian Standards Association
- Certified, File No. LR95329-3.
- Voltage
- 13 Vdc peak fullwave rectified (+20/-15%).
- Shipping and Storage Temperature Range (F)
- -40 F to +140 F
- Shipping and Storage Temperature Range (C)
- -40 C to +60 C
- Vibration
- 0.5 G environment
Техническое описание S7810M1029
Сведения дополняют существующее описание по документации производителя. Описаны функции указанного семейства; параметры и совместимость полного заказного исполнения проверяют отдельно.
Назначение и особенности
S7810M1029 — модуль Modbus семейства S7810M для Honeywell 7800, работающий как ведомое устройство Modbus RTU. Он обеспечивает связь с компьютером/ПЛК в сети из нескольких блоков и поддерживает дистанционное размещение клавиатурного дисплея. Его нельзя считать интерфейсом Ethernet или Modbus TCP.
Совместимость и ограничения
Для S7810M1029 документация отдельно указывает запрет сброса через информационную магистраль. Сетевые команды не отменяют штатные цепи безопасности автомата и требования к контролю состояния горелки.
Место установки
Модуль устанавливают на предусмотренное переднее соединение релейного блока 7800, в электрическом отсеке горелки или шкафу. Разводку ControlBus и многоточечной магистрали Modbus выполняют по инструкции, с согласованием линии и экранированием. Удалённый дисплей подключают через предусмотренный для этой конфигурации интерфейс.
Запасные части и подбор
В документации как сменная деталь указан восьмиконтактный соединитель 208727. Кабельную трассу, терминаторы и монтаж удалённого дисплея выбирают по схеме системы. Для заказа сверяют полный суффикс S7810M, модель автомата, интерфейс ПЛК, адресацию и разрешённые команды; принадлежность горелке подтверждают по её спецификации.
Документация: Honeywell: 65-0249, 65-0249-07, язык en, страницы 1, 2, 3, 4.
Характеристики
- Наименование
- Honeywell S7810M1029
- Бренды
- Honeywell
Техническая документация
Запросите документацию по полному обозначению оборудования.
Оплата и доставка
Оплата по счёту
Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.
Условия оплаты →Доставка и самовывоз
Срок поставки указывается в счёте. Отправка после подтверждения оплаты.
Способы доставки →Похожие товары
Совместимость и возможность замены уточняются отдельно.

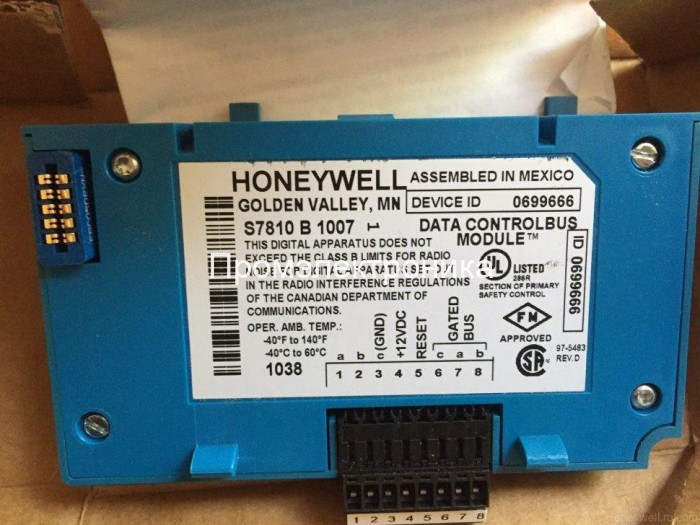

Honeywell S7810B1007
