Honeywell S7800A1050

Техническое описание S7800A1050

Сведения дополняют существующее описание по документации производителя. Описаны функции указанного семейства; параметры и совместимость полного заказного исполнения проверяют отдельно.

Назначение и функции

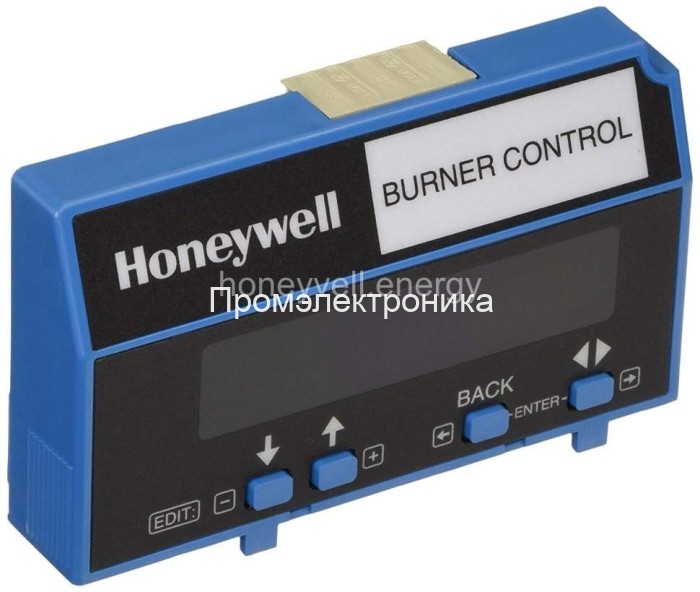

S7800A1050 — исполнение клавиатурного дисплейного модуля семейства Honeywell S7800A для автоматики 7800. Общие функции семейства включают отображение состояния программы, выдержек времени, сигнала пламени и сообщений диагностики. Дисплей помогает определить этап и причину блокировки, но не заменяет релейный модуль контроля горения.

Применение и место установки

Дисплей устанавливают на переднюю часть совместимого релейного модуля 7800 либо размещают дистанционно с предусмотренными соединительными принадлежностями. Установку на двери шкафа выполняют с подходящим креплением и защитной оболочкой. Кабель связи прокладывают с учётом помех от розжига и силовых цепей; доступ к управлению согласуют со схемой оборудования.

Принадлежности по документации

Для семейства в перечне представлены пятиконтактный соединитель 203541, кронштейн дистанционного монтажа 203765, удлинительные кабельные сборки 221818A/C и защитные монтажные принадлежности. Применимость и комплект выбирают по версии дисплея и автомата. Дисплей, кабель и кронштейн не считают одним обязательным комплектом без спецификации заказа.

Подбор полного исполнения

Язык, поколение дисплея, связь Modbus и дополнительные функции различаются между версиями. Общая инструкция S7800A не доказывает наличие всех функций Series 5 у каждого старого цифрового суффикса. Перед заменой сверяют полное обозначение, версию автомата, интерфейс и нужный способ крепления; применение в определённой горелке подтверждают её ведомостью.

Документация: Honeywell: 65-0090, 65-0090-6, 05.2006, язык en, страницы 1, 2, 3.
