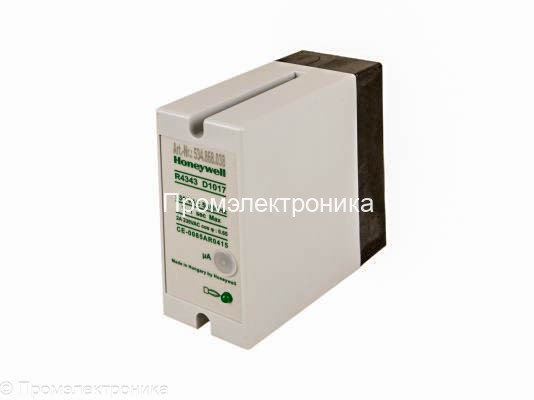

Honeywell R4343D1017

Реле контроля пламени Honeywell R4343D1017: Промышленный стандарт безопасности

Представляем вашему вниманию реле контроля пламени Honeywell R4343D1017 — ключевой компонент для построения систем автоматизации и обеспечения безопасности на промышленных объектах, использующих газовые или жидкотопливные горелки. Это устройство предназначено для непрерывного мониторинга наличия пламени и является неотъемлемой частью любой современной котельной, печи или технологической установки.

Компания Промэлектроника, являясь официальным дилером продукции Honeywell, гарантирует подлинность и высочайшее качество поставляемого оборудования. Мы предлагаем только сертифицированные решения для самых ответственных задач.

Применение и назначение оборудования

Реле R4343D1017 представляет собой высокочувствительный электронный коммутатор, который работает в паре с датчиками пламени ионизационного (выпрямляющего) типа, такими как стержневые электроды. Его основная задача — мгновенно определить наличие или отсутствие пламени и передать соответствующий сигнал на управляющие устройства, например, на электромагнитный клапан подачи топлива.

Основная сфера применения R4343D1017:

• Промышленные газовые и жидкотопливные горелки непрерывного действия.
• Отопительные котлы большой и средней мощности.
• Промышленные печи для сушки, обжига и плавки.
• Газовые нагреватели и теплогенераторы.
• Любые технологические установки, где требуется постоянный и надежный контроль за процессом горения.

Использование данного реле позволяет предотвратить опасные ситуации, связанные с угасанием пламени. При потере сигнала от датчика реле немедленно размыкает свои контакты, прекращая подачу топлива и предотвращая его скопление в камере сгорания, что могло бы привести к взрыву при повторном розжиге.

Ключевые преимущества и технические особенности

Высочайшая надежность и быстродействие

• Время реакции на потерю пламени составляет менее 1 секунды для стандартных моделей, что соответствует самым строгим требованиям промышленной безопасности. Моментальное срабатывание минимизирует риски, связанные с работой горелочного оборудования.

Универсальность и совместимость

• Реле Honeywell R4343D1017 специально разработано для совместной работы с широким спектром датчиков пламени ионизационного (выпрямляющего) типа, включая ионизационные электроды (например, C7007A, C7008A, C7011A) и выпрямляющие фотоэлементы (C7012A/C/G). Это обеспечивает гибкость при проектировании и модернизации систем.

Удобство диагностики и эксплуатации

• На лицевой панели устройства расположен специальный разъем (Test Jack Socket), который позволяет напрямую подключать микроамперметр (например, Honeywell W136A) для измерения силы тока пламени. Это дает возможность техническому персоналу быстро оценить качество горения, правильность положения датчика и стабильность сигнала, что значительно упрощает пусконаладочные работы и сервисное обслуживание.
• Светодиодный индикатор (LED) наглядно отображает текущее состояние: светится при наличии стабильного пламени и гаснет при его отсутствии, обеспечивая быструю визуальную диагностику.

Продуманная конструкция и простой монтаж

• Реле выполнено в формате plug-in модуля, который легко устанавливается на специальную монтажную цокольную базу (subbase). Такое решение упрощает монтаж и позволяет производить замену устройства без необходимости демонтажа проводных соединений.
• Фиксация на базе осуществляется двумя невыпадающими винтами, что гарантирует надежное крепление даже в условиях вибрации.

Долговечность и защита

• Корпус реле обеспечивает степень защиты IP40, что предохраняет внутренние компоненты от попадания твердых частиц размером более 1 мм и обеспечивает безопасность персонала.
• Широкий диапазон рабочих температур от -10 до +60 °C позволяет использовать реле в неотапливаемых котельных и промышленных цехах.

Технические характеристики

• Модель: R4343D1017
• Тип совместимых датчиков: Ионизационные (выпрямляющие) датчики пламени
• Напряжение питания: 115-230 В переменного тока (+10% / -15%), 50/60 Гц
• Время срабатывания при потере пламени (FFRT): < 1 секунды (стандартная модель), максимальное время до 2 секунд
• Выходные контакты: 2 группы изолированных перекидных контактов (DPDT)
• Нагрузочная способность контактов: 2 A при 230 В (коэффициент мощности cos φ = 0.65)
• Температура окружающей среды: от -10 °C до +60 °C
• Относительная влажность: до 90% при +40 °C
• Степень защиты корпуса: IP40
• Индикация: Светодиод (LED) наличия пламени
• Диагностика: Разъем для измерения тока пламени (μA)

Ваш надежный поставщик — Промэлектроника

Выбирая Honeywell R4343D1017, вы инвестируете в безопасность и бесперебойность технологических процессов. Компания Промэлектроника — ваш надежный партнер и официальный дилер Honeywell в России.

Мы обеспечиваем:

• Гарантию подлинности и соответствия всей продукции международным стандартам.
• Квалифицированную техническую поддержку и помощь в подборе оборудования.
• Оперативную доставку в любой регион благодаря наличию собственных складов в Москве, Санкт-Петербурге и Казани.

Для получения дополнительной информации, консультации или оформления заказа свяжитесь с нашим отделом продаж.

Email для ваших заявок: sales@prom-elec.com

Доверьте безопасность вашего производства проверенным решениям от мирового лидера и надежного поставщика!
