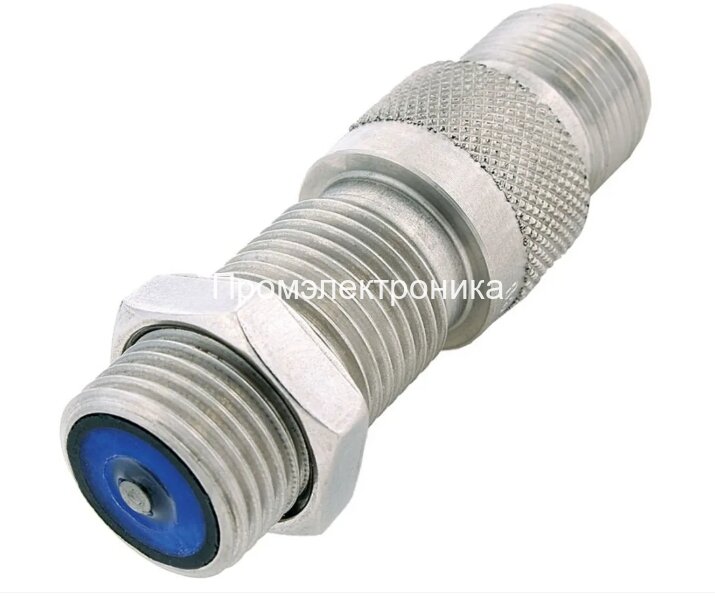

Honeywell MA233SAN

Honeywell MA233SAN — промышленный магнитный датчик скорости серии High Output для контроля вращения зубчатых колес, валов и других ферромагнитных элементов. Модель относится к пассивным VRS-датчикам: чувствительный элемент формирует сигнал при изменении магнитного поля и не требует отдельного питания. Такое исполнение удобно для узлов, где важны простое подключение, надежность и стабильное измерение оборотов.

Датчик применяется в системах контроля скорости насосов, вентиляторов, редукторов, приводных механизмов, турбинных расходомеров, генераторных установок, станков и транспортных узлов. MA233SAN подходит для задач, где требуется повышенный выходной сигнал и работа с ферромагнитной зубчатой мишенью. В автоматике он передает информацию на контроллер, тахометр, диагностический модуль или систему защиты, которая отслеживает остановку, проскальзывание и превышение оборотов.

Принцип работы основан на переменной магнитной индукции. Внутри датчика находится постоянный магнит и катушка. Когда зуб металлической шестерни проходит рядом с полюсным наконечником, магнитный поток меняется, а на выводах катушки появляется переменное напряжение. Частота синусоидального сигнала связана со скоростью прохождения зубьев, поэтому по нему определяют частоту вращения узла. Амплитуда зависит от скорости, воздушного зазора, геометрии мишени и нагрузки.

Технические особенности Honeywell MA233SAN:

• тип: пассивный магнитный VRS-датчик скорости;
• серия: High Output;
• выходной сигнал: синусоидальное переменное напряжение;
• минимальное выходное напряжение по документации серии: 175 Vp-p;
• максимальная рабочая частота: 15 кГц;
• рабочая температура: от -55 до +150 °C;
• корпус: цилиндрический, нержавеющая сталь;
• исполнение: герметизированная передняя часть;
• монтажная резьба: 5/8-18 UNF-2A;
• длина резьбовой части MA233SAN: 76 мм;
• ориентировочная масса: 98 г;
• подключение: разъем MS3106;
• мишень: ферромагнитное зубчатое колесо.

Преимущества модели — отсутствие подвижных элементов, устойчивость к вибрации, широкий температурный диапазон и простая интеграция в системы измерения скорости. Герметизированная передняя часть делает датчик пригодным для зон, где возможен контакт с маслами, смазками, технологическими жидкостями или загрязненной средой. Нержавеющий корпус повышает механическую стойкость, а резьбовое исполнение помогает точно выставить рабочий зазор до зубчатой поверхности.

При подборе Honeywell MA233SAN необходимо сверить тип мишени, шаг зубьев, воздушный зазор, частотный диапазон входа контроллера, нагрузочное сопротивление и тип ответного разъема. Датчик нельзя выбирать только по внешнему сходству: для корректной замены важны длина резьбы, электрические параметры, температурный режим и требования системы управления. Совместимость нужно проверять по паспорту оборудования и маркировке установленного датчика.

Примеры использования:

• контроль оборотов промышленного вентилятора;
• измерение скорости насоса в системе перекачки жидкости;
• считывание зубьев на валу редуктора для диагностики привода;
• получение сигнала с турбинного расходомера для расчета расхода среды.

ПРОМЭЛЕКТРОНИКА поставляет Honeywell MA233SAN для ремонта, модернизации и комплектации оборудования. Поможем проверить применимость датчика по маркировке, условиям установки и параметрам системы управления, а также подобрать комплектующие для подключения.
