Honeywell LSA4L

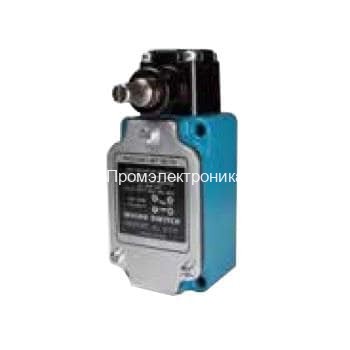

Honeywell LSA4L — промышленный концевой выключатель серии MICRO SWITCH HDLS для контроля положения, ограничения хода и передачи дискретного сигнала в цепи автоматики. Это тяжёлая серия для узлов, где важны прочный корпус, стабильное срабатывание и защита от пыли, влаги и механических воздействий.

Назначение LSA4L — фиксировать достижение заданного положения механизмом: крайней точки, промежуточного положения, закрытия кожуха, поворота заслонки или перемещения каретки. При воздействии на боковую поворотную головку механизм мгновенного действия переключает контакты, а ПЛК или цепь блокировки получает сигнал «положение достигнуто».

Выключатель применяют в станках, конвейерах, подъёмных механизмах, упаковочных машинах, воротах, технологических заслонках и защитных ограждениях. Боковой поворотный привод удобен для работы от кулачка, рычага, ролика или другого элемента, воздействующего на вал. Исполнение LSA4L имеет поворотную головку без рычага, поэтому рычаг/ролик подбирается отдельно под конкретный узел.

Принцип работы основан на повороте вала на заданный угол: кулачковый механизм включает snap action — быстрое переключение контактов без «растянутого» переходного состояния. Это повышает повторяемость сигнала. Для боковых поворотных исполнений HDLS предусмотрена настройка направления срабатывания: по часовой стрелке, против часовой стрелки или в обе стороны. Головка фиксируется в четырёх положениях с шагом 90°, что упрощает монтаж при замене.

Преимущества Honeywell LSA4L — промышленное исполнение, контактная схема DPDT 2NO/2NC, винтовые клеммы, прочный литой корпус из цинкового сплава с эпоксидным покрытием и высокая герметизация серии HDLS. Схема 2NO/2NC позволяет одним устройством передавать сигнал в контроллер, размыкать цепь управления, включать индикацию или формировать блокировку.

Характеристики:

• производитель: Honeywell / MICRO SWITCH;
• модель: LSA4L;
• серия: HDLS, Heavy Duty Limit Switches;
• тип: промышленный концевой / путевой выключатель;
• привод: боковой поворотный, без рычага;
• исполнение: non plug-in;
• контакты: DPDT, 2NO/2NC;
• тип переключения: snap action;
• подключение: винтовые клеммы;
• кабельный ввод: 3/4 in;
• корпус: литой цинковый сплав, эпоксидное покрытие;
• защита по данным поставщиков: IP65/IP66/IP67;
• предход: до 15°;
• дифференциальный ход DPDT: до 7°;
• дополнительный ход: не менее 60°;
• настройка срабатывания: CW, CCW или оба направления;
• ориентация головки: 4 положения через 90°;
• стандартный диапазон HDLS: от -12 до +121 °C;
• рычаг для поворотной головки заказывается отдельно.

При подборе Honeywell LSA4L сверяют артикул, тип головки, контактную схему, ввод, нагрузку, способ монтажа и нужный рычаг. Для замены сравните маркировку старого выключателя, направление воздействия, рабочий угол и условия среды.

Примеры использования: контроль крайнего положения каретки станка; подтверждение открытия или закрытия заслонки; остановка конвейера при достижении упора; блокировка защитной двери.

 Honeywell LSA4L — надёжный промышленный концевик для тяжёлых условий, где важны ресурс, герметичность и точность срабатывания.
