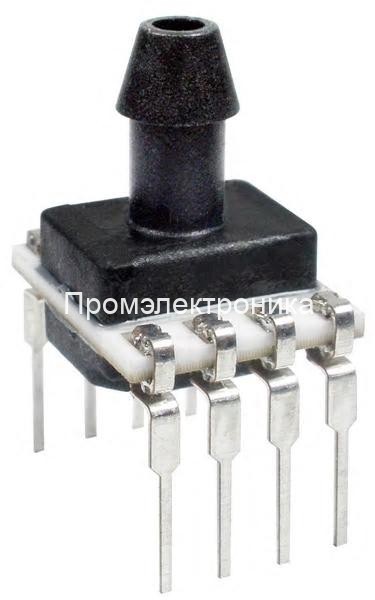

Honeywell HSCDANN060PGSA3

Компания Промэлектроника, официальный дилер Honeywell в России, представляет вашему вниманию высокоточный датчик давления Honeywell HSCDANN060PGSA3. Этот компонент принадлежит к прославленной серии TruStability® HSC (High Accuracy Silicon Ceramic), которая является эталоном стабильности, надежности и точности в области измерения давления.

Датчик HSCDANN060PGSA3 — это интеллектуальное решение для монтажа на печатную плату, предназначенное для измерения избыточного (манометрического) давления в диапазоне от 0 до 60 psi. Он преобразует физическое давление в точный цифровой сигнал, передаваемый по интерфейсу SPI, что обеспечивает легкую интеграцию с современными микропроцессорами и контроллерами.

Технология TruStability® — Залог непревзойденной производительности

Основой датчика является пьезорезистивный кремниевый сенсор, работающий в тандеме со встроенной специализированной интегральной схемой (ASIC). Эта комбинация позволяет выполнять полную калибровку и температурную компенсацию непосредственно на борту устройства.

Что это дает на практике? Датчик компенсирует все ключевые источники погрешностей:

• Смещение нуля (Offset)
• Полномасштабный диапазон (Full Scale Span)
• Нелинейность и гистерезис давления
• Влияние температуры на смещение и диапазон
• Температурный гистерезис

В результате вы получаете не просто показания, а истинное значение давления в рабочем температурном диапазоне от 0°C до 50°C. Honeywell определяет эту характеристику как Total Error Band (TEB) — полный диапазон погрешностей, который является наиболее честным и комплексным показателем точности сенсора на рынке. Это избавляет от необходимости сложной калибровки на стороне вашего устройства, сокращая время разработки и затраты на производство.

Ключевые преимущества и особенности Honeywell HSCDANN060PGSA3

• Высочайшая точность: Погрешность составляет всего ±0.25% FSS BFSL (от полной шкалы по методу наилучшей прямой). Это позволяет минимизировать программную коррекцию и повысить общую эффективность системы.
• Исключительная стабильность: Датчики серии HSC сохраняют свои характеристики даже после длительной эксплуатации и воздействия экстремальных температур, что минимизирует необходимость в повторной калибровке и обслуживании оборудования.
• Цифровой выход SPI: 12-битное разрешение обеспечивает высокую детализацию измерений. Прямое подключение к микроконтроллеру упрощает схемотехнику и ускоряет обработку данных.
• Низкое энергопотребление: Типичный ток потребления составляет всего 3.1 мА при напряжении питания 3.3 В. Это делает датчик идеальным решением для устройств с батарейным питанием и энергоэффективных систем.
• Надежность и защита: Датчик выдерживает значительные перегрузки по давлению, что повышает надежность конечного устройства и снижает риски поломки в нештатных ситуациях.
• Компактный корпус DIP-8: Миниатюрные размеры и удобный для монтажа корпус позволяют легко размещать датчик на печатных платах даже в условиях ограниченного пространства.
• Готовность к работе: Благодаря соответствию стандарту влагочувствительности J-STD-020D.1 (уровень 1), датчик не требует предварительной просушки перед пайкой и готов к работе сразу после монтажа.

Технические характеристики

• Серия: TruStability® HSC Series
• Тип давления: Избыточное (Gage)
• Диапазон рабочего давления: 0 – 60 psi
• Тип выхода: Цифровой
• Интерфейс: SPI
• Разрешение АЦП: 12 бит
• Напряжение питания: 3.3 В (допустимый диапазон 3.0 В - 3.6 В)
• Точность (Accuracy): ±0.25% FSS BFSL
• Полный диапазон погрешностей (Total Error Band): ±1% FSS
• Компенсированный диапазон температур: 0°C ... +50°C
• Рабочий диапазон температур: -20°C ... +85°C
• Тип порта: Одиночный осевой штуцер с насечками (Single Axial Barbed)
• Корпус: DIP-8 для монтажа в сквозное отверстие
• Предназначен для среды: Сухие, неагрессивные и неионные газы (например, воздух).

Области применения

Гибкость, точность и надежность датчика HSCDANN060PGSA3 делают его незаменимым компонентом в самых ответственных системах.

Медицинское оборудование:

• Аппараты искусственной вентиляции легких (ИВЛ) и респираторы: для точного контроля давления в дыхательном контуре.
• Кислородные концентраторы: для мониторинга давления подаваемого кислорода.
• Аппараты для лечения апноэ сна (CPAP): для поддержания заданного положительного давления в дыхательных путях.
• Анализаторы крови и газовые хроматографы: для контроля давления в системах подачи проб и реагентов.
• Небулайзеры и спирометры.

Промышленное оборудование и автоматизация:

• Системы вентиляции и кондиционирования (HVAC): для контроля воздушных потоков (VAV-системы), обнаружения засорения фильтров и поддержания качества воздуха в помещениях.
• Пневматические системы управления: для мониторинга давления в промышленных контроллерах и исполнительных механизмах.
• Калибраторы расхода и давления.
• Системы измерения барометрического давления.
• Научно-исследовательское и лабораторное оборудование.

Выбирая Honeywell HSCDANN060PGSA3 от официального дилера Промэлектроника, вы инвестируете в проверенное качество и стабильность работы вашего оборудования.

Для получения дополнительной информации, консультаций по подбору или оформления заказа, пожалуйста, свяжитесь с нами по электронной почте: sales@prom-elec.com. Наши специалисты будут рады помочь вам интегрировать передовые решения от Honeywell в ваши проекты.
