Артикул: EDC201

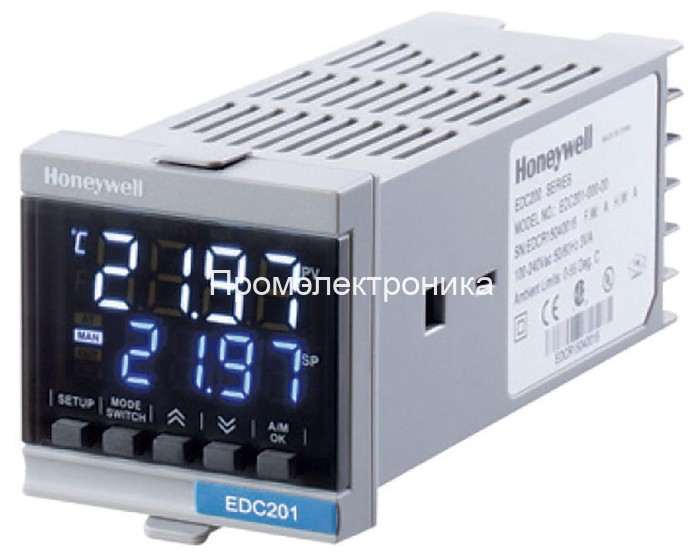

Honeywell EDC201

В наличии
0 руб.

Контроллеры EDC202 предназначены для точного регулирования температуры и поставляются с панелями стандартов 1/16 DIN

Теги: Honeywell EDC201

Контроллеры Honeywell EDC201 предназначены для точного регулирования температуры и поставляются с панелями стандартов 1/16 DIN.
Яркие 4-значные цифровые индикаторы и крупные кнопки обеспечивают удобство использования и настройки контроллеров.
Эти контроллеры предназначены для контроля и регулирования температуры широкого спектра процессов, в том числе в климатических камерах, печах, сушильных и упаковочных машинах при производстве пластмасс, продуктов питания и напитков

Паспорт контроллера Honeywell EDC201

Яркий дисплей
Крупные 4-значные цифровые индикаторы обеспечивают четкое отображение текущего значения температуры (PV) и уставки (SP), предлагая возможность выбора положения десятичной запятой, единицы измерения температуры (°C или °F) и других параметров. Дополнительные светодиодные индикаторы отображают состояние управляющих выходов, выходов аварийных сигналов, функции автонастройки, а также выбранный режим управления (авто/ручное).
Параметры конфигурации устройства разделены на 7 групп, которые обозначаются 7 светодиодами, подсвечивающими название каждой группы в верхней части дисплея. При настройке параметров горит соответствующий светодиод, отмечая название группы.
Удобство настройки
Два уровня конфигурации (режим настройки и нормальный рабочий режим) обеспечивают быстрый и удобный доступ к параметрам. Защитный код из 4 цифр предотвращает несанкционированное
изменение значений параметров. Чтобы исключить ошибки в настройке устройства, отдельные параметры могут быть скрыты от пользователя.
Влагостойкая передняя панель
Передняя панель отвечает требованиям NEMA 3R / IP54 и защищает устройство от пыли и воды.
Типы входов
К одному аналоговому входу можно подсоединить термопару (восемь различных типов) или терморезистор типа PT100.
Универсальный блок питания
Контроллеры можно подключать к сетям переменного тока напряжением от 90 до 264 В с частотой 50/60 Гц. В качестве дополнения предлагается источник питания постоянного тока с выходным напряжением 19,2–28,8 В.
Алгоритмы управления
Для решения различных задач предусмотрены три алгоритма регулирования: двухпозиционное регулирование (ВКЛ-ВЫКЛ), широтноимпульсное регулирование (PIDA или PIDB), трехпозиционное ступенчатое
регулирование. При использовании трехпозиционного ступенчатого регулирования выход аварийного сигнала 1 выполняет функцию второго управляющего выхода.
Аварийные сигналы
В моделях EDC202 предусмотрены два выхода для аварийных сигналов. Для каждого выхода предусмотрено 10 настраиваемых режимов аварийной сигнализации.
Дискретный вход
Один дискретный вход предназначен для дистанционного замыкания беспотенциального контакта, которое инициирует одно из следующих действий:
- Конкретное действие контроллера
- Отключение клавиатуры
- Запуск таймера
- Переключение режима управления (автоматическое/ручное)
- Запуск/останов автонастройки
- Подтверждение аварийного сигнала
Режим ручного/автоматического управления
В режиме ручного управления оператор осуществляет непосредственное управление уровнем выходного сигнала контроллера. В режиме автоматического управления уровень выходного сигнала определяется алгоритмом управления.
Автонастройка
Эта функция автоматически определяет оптимальные параметры ПИД регулирования, которые затем используются в алгоритмах Accutune III для быстрого повышения или понижения температуры до желаемого заданного значения с минимальным перебегом и отклонением, обеспечивая высокую точность. Автонастройка используется по мере необходимости, как правило, на начальном этапе процесса.
Контроль состояния термопар
В устройстве предусмотрена функция диагностики для определения состояния подключенной ко входу термопары.
Таймер
Встроенный таймер обеспечивает отсчет настраиваемой задержки в диапазоне от 0 до 9 часов и 59 минут. Таймер можно запустить нажатием кнопки, с помощью настроенного дискретного входа или с
помощью выхода аварийного сигнала Alarm2 для моделей EDC202. По истечении заданной таймером задержки активируется выход аварийного сигнала. Состояние завершения отсчета задержки можно сбросить нажатием кнопки на передней панели.
