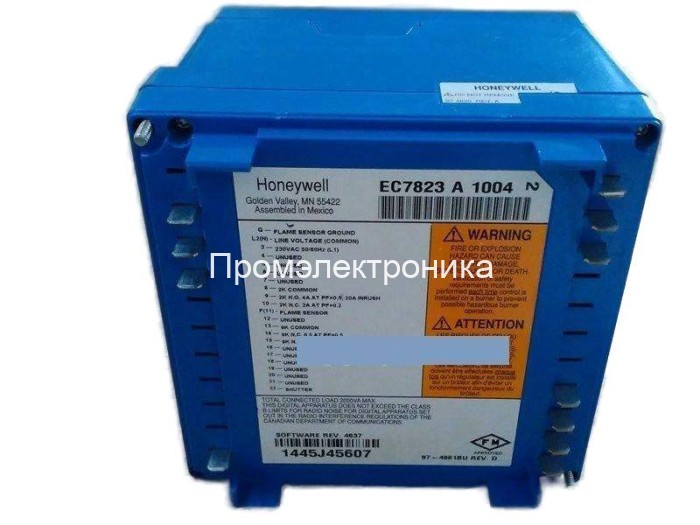

Honeywell EC7823A1004

Реле контроля пламени Honeywell EC7823A1004 представляет собой высокотехнологичное микропроцессорное устройство, разработанное для обеспечения безопасности и надежного мониторинга пламени в промышленных горелках. Являясь частью знаменитой 7800 SERIES от Honeywell, этот контроллер является современным твердотельным решением, пришедшим на смену устаревшим моделям, таким как R7023B и R7023C. Оно предназначено для работы с газовыми, жидкотопливными и комбинированными горелками, обеспечивая точное и быстрое срабатывание релейных выходов при наличии или отсутствии пламени.

Компания Промэлектроника является официальным дилером продукции Honeywell и предлагает полный спектр решений для автоматизации горения. Мы гарантируем подлинность оборудования и предоставляем профессиональную техническую поддержку.

Применение и назначение

Основная функция EC7823A — это непрерывный мониторинг пламени. Устройство используется в качестве реле-детектора пламени и должно работать в паре с первичным управляющим устройством (автоматом горения), которое обеспечивает полный цикл безопасного запуска, блокировку по безопасности и управление нагрузкой.

Ключевые области применения контроллера управления горением Honeywell EC7823A1004:

• Промышленные котлы и печи.
• Системы технологического нагрева.
• Газовые, дизельные и мазутные горелки.
• Горелки на комбинированном топливе.

Система на базе EC7823A состоит из самого релейного модуля, соответствующей цокольной базы для монтажа и усилителя сигнала пламени, который подбирается в зависимости от типа детектора (ионизационный, ультрафиолетовый).

Ключевые особенности и преимущества

• Микропроцессорное управление: В основе устройства лежит микропроцессор, который обеспечивает высокую точность, стабильность работы и расширенные функции самодиагностики. Это значительно повышает общую надежность системы безопасности.
• Функции самодиагностики и поиска неисправностей: EC7823A непрерывно контролирует собственное состояние. Зеленый светодиод POWER мигает каждые 4 секунды, сигнализируя о прохождении внутренних аппаратных проверок, что дает уверенность в исправности модуля.
• Универсальность: Модуль совместим с любым усилителем пламени Honeywell серии 7800, что позволяет гибко подбирать конфигурацию под конкретный тип пламени и датчика.

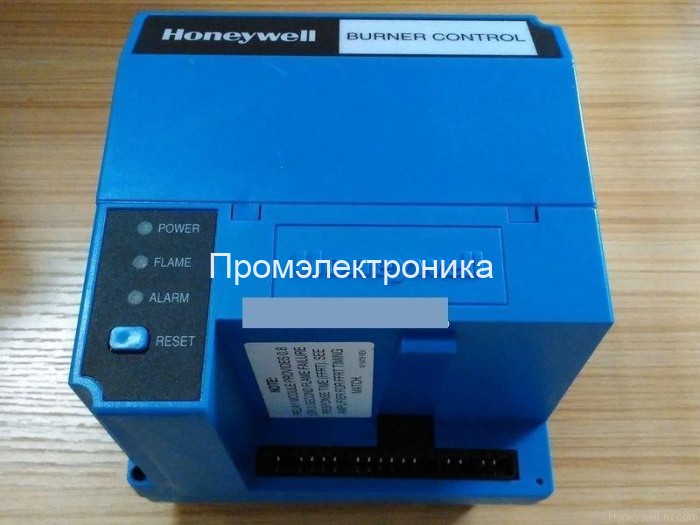

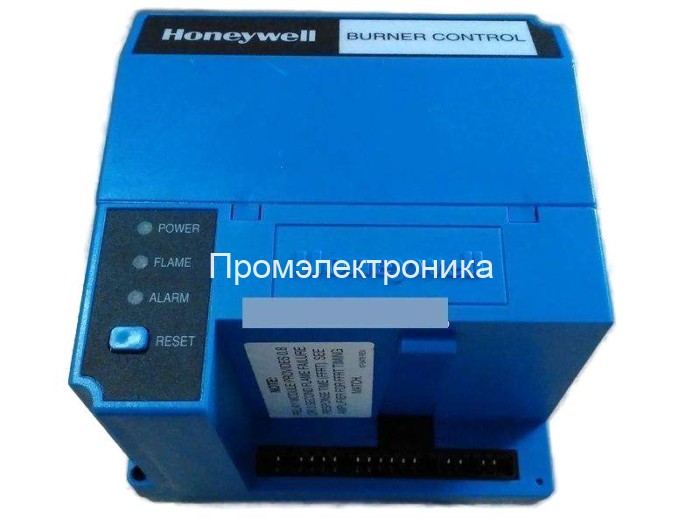

• Визуальная индикация: На передней панели расположены три светодиода (POWER, FLAME, ALARM), которые наглядно отображают текущий статус работы и последовательность операций, упрощая пусконаладку и диагностику.
• Гибкость интеграции: Опционально систему можно расширить с помощью модуля клавиатуры и дисплея (KDM), интерфейса для подключения к ПК, модуля шины данных Data ControlBus Module™ и программного обеспечения Combustion System Manager™. Это позволяет создать современную, централизованную систему управления и мониторинга.
• Надежная релейная группа: Модуль оснащен одним реле с двумя перекидными контактами (DPDT), что позволяет гибко управлять внешними цепями сигнализации или блокировки.

Технические характеристики

• Модель: EC7823A1004
• Назначение: Реле-детектор пламени (Flame Switch)
• Напряжение питания: 220–240 В переменного тока (+10%/-15%)
• Частота: 50/60 Гц (±10%)
• Потребляемая мощность: 10 Вт (максимум)
• Максимальная подключаемая нагрузка: 2000 ВА
• Выходы: Два перекидных контакта (SPDT)
• Диапазон рабочих температур: от -40°C до +60°C
• Диапазон температур хранения: от -40°C до +66°C
• Влажность: до 85% относительной влажности, без конденсации
• Вибрация: Устойчивость к вибрации до 0.5 G
• Размеры (с цоколем Q7800A): 127 мм (ширина) x 127 мм (высота) x 133 мм (глубина)
• Вес: 0.8 кг
• Необходимые компоненты:
  • Универсальный цоколь Q7800A или Q7800B.
  • Усилитель сигнала пламени (например, R7847, R7849, R7861 и др.).

Монтаж и эксплуатация

Установка реле EC7823A должна производиться квалифицированным, обученным специалистом по обслуживанию систем безопасности горения. Перед началом монтажа необходимо полностью обесточить оборудование.

• Монтаж: Устройство устанавливается на цокольную базу Q7800, которая может быть смонтирована на стене, на горелке или в электрическом шкафу. Рекомендуется вертикальное положение. При монтаже в шкафу необходимо обеспечить достаточный зазор для обслуживания и подключения.
• Электропроводка: Вся проводка должна соответствовать местным нормам и правилам (NEC Class 1). Провода датчика пламени следует прокладывать отдельно от силовых и высоковольтных проводов зажигания, желательно в экранированном кабеле или металлическом коробе.
• Условия окружающей среды: Модуль не является герметичным. При установке на открытом воздухе его необходимо помещать в защитный погодоустойчивый корпус. Следует избегать мест, где относительная влажность может достигать точки росы, так как образование конденсата может привести к аварийному отключению.
