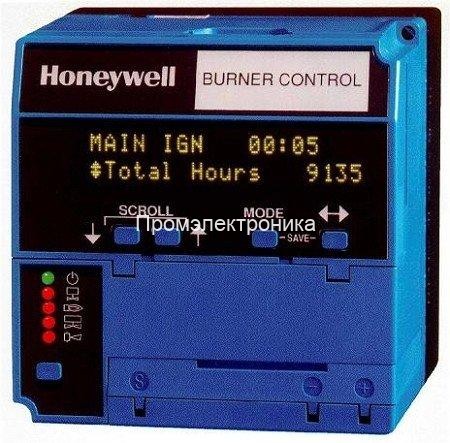

Honeywell EC7820A1034

Контроллеры Honeywell EC7820A1034 предназначены для контроля и автоматического розжига газовых, нефтяных , а также горелок на комбинированном топливе.

Доступ для проверки электрического напряжения.

Гибкость приложений и возможности коммуникационного интерфейса.

Четыре светодиода предоставляют информацию о последовательности.

Пять функций Run / Test Switch.

Взаимозаменяемые вставные усилители.

Локальное или дистанционное оповещение об операции и информация о неисправности (необязательно).

Энергонезависимая память сохраняет файлы истории и статус блокировки после потери питания.

Совместим с существующими детекторами горения Honeywell.

Product Specifications

Application

Primary Control

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 10 oz

Weight (kg)

0.7 kg

Comments

5 ignition attempts, Includes Modulation w/ Fan Output

Frequency

60 Hz (±10%),50 Hz

Voltage

220 to 240 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Flame Establishing Period - Pilot

5 sec or 10 sec

Flame Establishing Period - Main

5 sec, or 8 sec, or Intermittent

Interlocks

Lockout

Preignition

Yes

PrePurge

Determined by ST7800A Purge Timer Card

PostPurge

5 sec

Early Spark Termination

Yes, 5 sec

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7849, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card.

AirFlow Check

User selectable

Second Stage Pilot Valve

Intermittent

Pilot Type

interrupted

Vibration

0.5 G environment

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
