Honeywell EC7810A1035

Релейный модуль Honeywell EC7810A1035 серии 7800

Представляем вашему вниманию контроллер управления горением Honeywell EC7810A1035 – высокотехнологичное решение для управления горелками, разработанное лидером в области автоматизации, компанией Honeywell. Этот микропроцессорный контроллер является неотъемлемой частью современных систем сжигания топлива, обеспечивая безопасность, эффективность и надежность на уровне, недоступном для традиционных релейных систем.

Компания Промэлектроника является официальным дилером продукции Honeywell, что гарантирует подлинность оборудования, квалифицированную техническую поддержку и лучшие условия поставки.

Применение и назначение

Основное назначение контроллера Honeywell EC7810A1035 – это комплексное управление процессом розжига и контроля пламени в автоматическом режиме. Оборудование предназначено для использования с одиночными атмосферными горелками, работающими на различных видах топлива:

• Газ
• Жидкое топливо (нефть, дизель)
• Комбинированное топливо

Благодаря своей универсальности, этот релейный модуль находит широкое применение в отопительных котлах, промышленных печах, теплогенераторах и другом оборудовании, где требуется точный и безопасный контроль процесса горения. Модель EC7810A1035 запрограммирована на три попытки розжига, что повышает стабильность запуска системы.

Ключевые особенности и функциональные возможности

Honeywell EC7810A1035 предлагает пользователю расширенный набор функций и преимуществ, которые делают его одним из лучших в своем классе.

• Комплексное управление: Устройство выполняет все ключевые функции, включая автоматическую последовательность работы горелки, контроль наличия пламени, индикацию состояния системы, а также самодиагностику и помощь в поиске неисправностей.
• Гибкость применения: Система EC7810A состоит из самого релейного модуля, монтажной цокольной базы, сменного усилителя сигнала пламени и карты продувки. Это позволяет адаптировать контроллер под конкретные требования объекта.
• Энергонезависимая память: Одно из важнейших преимуществ – сохранение всех настроек, истории ошибок и статуса последовательности даже после полного пропадания электропитания. Это гарантирует быстрый и корректный перезапуск системы.

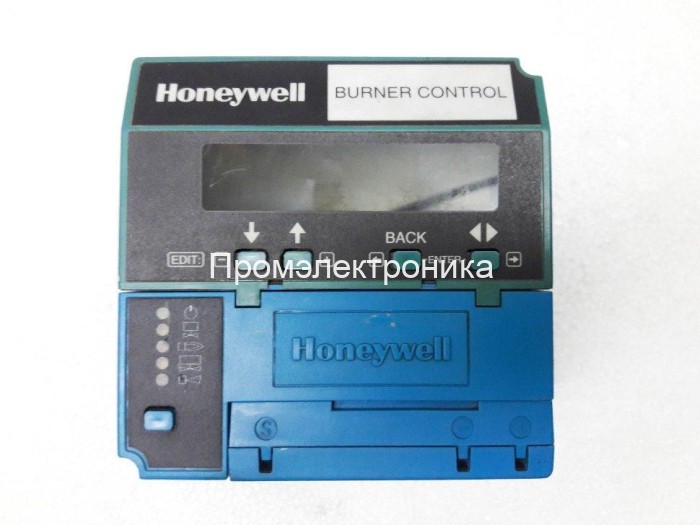

• Визуальная индикация: На передней панели расположены пять светодиодных индикаторов (Питание, Пилот, Пламя, Главный, Авария), которые наглядно отображают текущий этап работы горелки и сигнализируют о возникновении нештатных ситуаций.
• Расширенная диагностика (с опциональным KDM): Для получения детальной информации можно подключить опциональный клавиатурно-дисплейный модуль (KDM). Он позволяет отслеживать в реальном времени такие параметры, как:
  • Уровень сигнала пламени.
  • Статус последовательности и время выполнения каждого этапа.
  • Общее время наработки и количество циклов включения.
  • История шести последних неисправностей с указанием кода ошибки, статуса и времени на момент сбоя.
  • Диагностическая информация о типе устройства, усилителя, версии ПО и др.

Бескомпромиссная безопасность

Безопасность – главный приоритет при разработке продуктов Honeywell. Модель EC7810A1035 оснащена многоуровневой системой защиты и самодиагностики.

• Динамическая самопроверка: Контроллер постоянно выполняет динамические тесты ключевых узлов, включая проверку входов, логической схемы и реле безопасности.
• Технология Dynamic AMPLI-CHECK™: Эта функция непрерывно проверяет исправность усилителя сигнала пламени во время работы горелки.
• Контроль блокировок: Устройство выполняет проверку цепи внешних блокировок перед каждым запуском.
• Защита от несанкционированного доступа: Временные параметры и логика работы защищены от изменений, что исключает возможность неправильной настройки.
• Соответствие стандартам SIL 3: Модуль может быть использован в системах безопасности, сертифицированных по уровню SIL 3, что подтверждает его высочайшую надежность.

Технические характеристики

• Напряжение питания: 220-240 В переменного тока (+10%/-15%)
• Частота: 50/60 Гц (±10%)
• Количество попыток розжига: 3
• Период розжига пилотной горелки: 5 или 10 секунд (выбирается)
• Период розжига основной горелки: 5 или 8 секунд (выбирается)
• Время предпродувки: Определяется сменной картой продувки ST7800A
• Время постпродувки: 5 секунд
• Температура эксплуатации: от -40°C до +60°C
• Габариты (ШхВхГ): 127 x 127 x 133 мм (с цоколем Q7800A)
• Вес: ~0.73 кг

Необходимые компоненты для сборки системы

Для полноценной работы релейного модуля Honeywell EC7810A1035 требуется укомплектовать его следующими компонентами:

• Монтажная база: Q7800A или Q7800B.
• Усилитель сигнала пламени: Выбирается в зависимости от типа детектора и топлива (например, R7847 для стержневых датчиков, R7849 для УФ-датчиков).
• Карта таймера продувки: ST7800A с необходимым временем предпродувки.
• Детектор пламени: Ионизационный электрод или УФ-датчик (например, C7027, C7035).

Выбор правильных компонентов – залог стабильной и безопасной работы вашей установки. Специалисты компании Промэлектроника всегда готовы помочь с подбором полного комплекта оборудования под ваши задачи.

Для получения консультации, уточнения цен и оформления заказа, пожалуйста, свяжитесь с нашим отделом продаж.
