Honeywell DR65GFLA

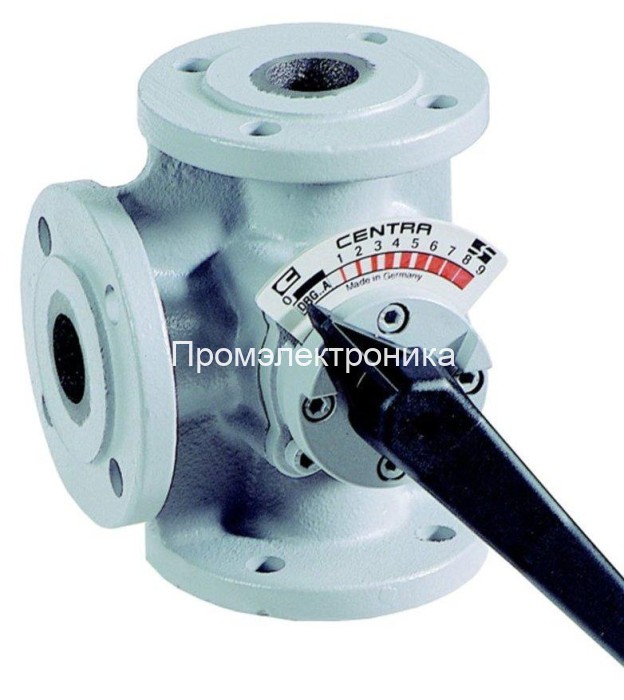

3-х ходовой поворотный смесительный клапан Honeywell DR65GFLA

Представляем вашему вниманию трехходовой поворотный клапан Honeywell DR65GFLA – ключевой элемент для построения современных и энергоэффективных инженерных систем. Это оборудование разработано мировым лидером в области автоматизации, компанией Honeywell, для обеспечения точного и бесперебойного регулирования температуры теплоносителя. Клапан сочетает в себе инновационные конструктивные решения, высококачественные материалы и продуманную эргономику, что делает его оптимальным выбором для самых ответственных объектов.

Компания "Промэлектроника", являясь официальным дилером Honeywell, гарантирует подлинность поставляемой продукции и предлагает полный комплекс услуг по подбору и технической поддержке оборудования. Приобретая клапаны у нас, вы получаете не только качественное изделие, но и уверенность в надежности вашей системы на долгие годы.

Назначение и область применения

Поворотные клапаны серии DR...GFLA разработаны специально для задач температурного регулирования в смесительных контурах. Их основная функция – это подготовка теплоносителя с точно заданной температурой путем смешивания двух потоков: горячего от источника тепла (например, котла) и охлажденного из обратной линии системы.

Благодаря своей универсальности и надежности, клапан Honeywell DR65GFLA находит широкое применение в различных сферах:

• Системы отопления: Является неотъемлемой частью узлов регулирования радиаторного отопления, систем "теплый пол", воздушного отопления (фанкойлы, калориферы). Клапан позволяет поддерживать комфортную температуру в помещениях, предотвращая перегрев и оптимизируя расход тепловой энергии.
• Системы кондиционирования и холодоснабжения: Эффективно используется для регулирования температуры холодоносителя, подаваемого на чиллеры и фанкойлы, обеспечивая точное поддержание заданных климатических параметров.
• Системы централизованного теплоснабжения: Применяется в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) для подготовки горячей воды нужной температуры для контуров отопления и горячего водоснабжения (ГВС).
• Промышленные технологические процессы: Используется в установках, где требуется строгий контроль температуры жидких сред, неагрессивных к материалам клапана.

Клапан рассчитан на работу с такими средами, как вода (соответствующая требованиям VDI 2035) и водно-гликолевая смесь с концентрацией гликоля до 50%, что значительно расширяет его сферу применения.

Конструктивные особенности и ключевые преимущества

Каждый элемент клапана Honeywell DR65GFLA спроектирован для обеспечения максимальной производительности и долговечности.

• Исключительная надежность и долговечность: Корпус клапана выполнен из высококачественного чугуна, что обеспечивает ему высокую механическую прочность и устойчивость к перепадам давления. Главное преимущество – это хромированные внутренние детали. Специальное покрытие рабочего элемента и седел клапана не только многократно увеличивает срок службы, но и надежно защищает от коррозии и образования отложений. Это предотвращает "закисание" и блокировку клапана даже после длительных периодов простоя, например, в межотопительный сезон.
• Высокая точность регулирования: Клапан имеет оптимизированную равнопроцентную характеристику регулирования. Это означает, что изменение потока пропорционально углу поворота, что обеспечивает плавный и точный контроль температуры во всем диапазоне, исключая резкие скачки. Угол поворота затвора составляет 90°, что позволяет эффективно управлять потоком от полного закрытия до полного открытия.

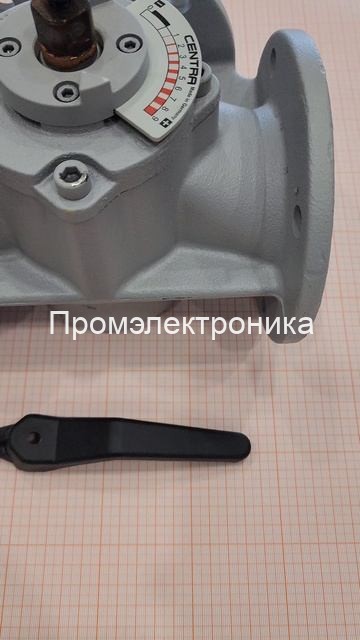

• Простота монтажа и обслуживания: Присоединение к трубопроводу осуществляется через фланцы стандарта DIN 2531, что гарантирует надежное и герметичное соединение. Для визуального контроля на корпусе клапана предусмотрен четкий и понятный индикатор положения, который показывает текущую степень открытия. Конструкция обеспечивает прочное и надежное крепление для совместимых электроприводов, исключая люфты и неточности в работе. Уплотнение штока выполнено с помощью двойного О-образного кольца, что является надежной защитой от протечек и не требует периодического обслуживания.

Технические характеристики модели DR65GFLA

• Тип клапана: 3-ходовой, поворотный, смесительный.
• Номинальный диаметр (DN): 65 мм.
• Пропускная способность (Kvs): 63 м³/ч.
• Тип присоединения: фланцевое (в соответствии с DIN 2531).
• Номинальное статическое давление (PN): 6 бар (600 кПа).
• Максимально допустимый перепад давления: 100 кПа.
• Угол поворота: 90 градусов.
• Внутренняя утечка: не более 1% от значения Kvs.
• Рабочая среда: отопительная вода (согласно VDI 2035, pH 8...9.5), водно-гликолевая смесь (до 50% гликоля).
• Диапазон температуры рабочей среды: от +2 °C до +130 °C.
• Материалы:
  • Корпус: чугун.
  • Внутренние части: хромированный чугун.
• Вес нетто: 12.3 кг.

Автоматизация с помощью электроприводов

Для автоматического управления клапаном Honeywell DR65GFLA и его интеграции в систему управления зданием (BMS) необходимо использовать совместимые электрические приводы. Прочная конструкция клапана обеспечивает надежное крепление и передачу крутящего момента.

Для данной модели клапана рекомендуется использовать приводы с номинальным усилием 20 Нм. Honeywell предлагает линейку идеально подходящих приводов серий M6061 (3-х позиционное управление) и M7061 (аналоговое управление):

• M6061A1021: 3-х позиционный привод с питанием 24 В переменного тока.
• M6061L1027: 3-х позиционный привод с питанием 230 В переменного тока.
• M7061E1020: Аналоговый (пропорциональный) привод с управляющим сигналом 0/2...10 В и питанием 24 В.

Использование оригинальных приводов Honeywell в паре с клапаном DR65GFLA гарантирует слаженную, точную и долговечную работу всей системы регулирования.

Ваш надежный выбор

Выбирая трехходовой клапан Honeywell DR65GFLA, вы инвестируете в надежность, точность и эффективность вашей системы отопления или кондиционирования. Это решение, которое будет безотказно служить долгие годы, снижая эксплуатационные расходы и обеспечивая высокий уровень комфорта.

Чтобы получить профессиональную консультацию, подобрать необходимое оборудование и купить клапан Honeywell DR65GFLA на самых выгодных условиях, обращайтесь к официальному дилеру – в компанию "Промэлектроника". Наши специалисты готовы ответить на все ваши вопросы.

Для заказа и получения дополнительной информации свяжитесь с нами по электронной почте: sales@prom-elec.com.
