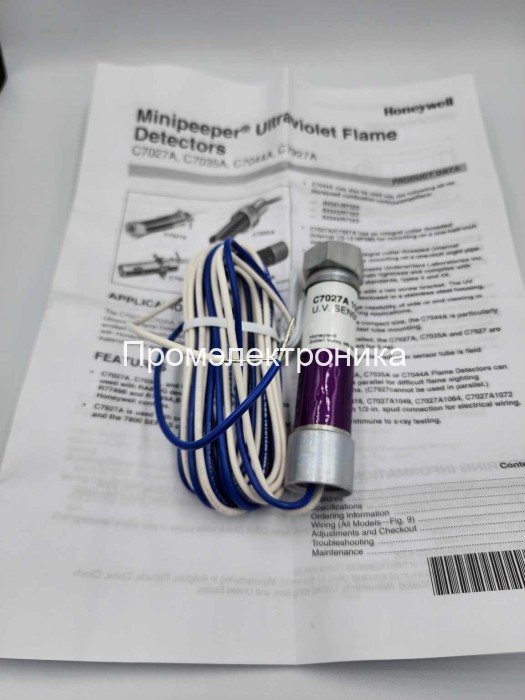

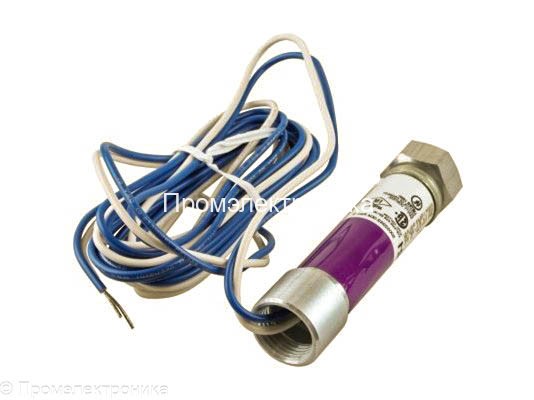

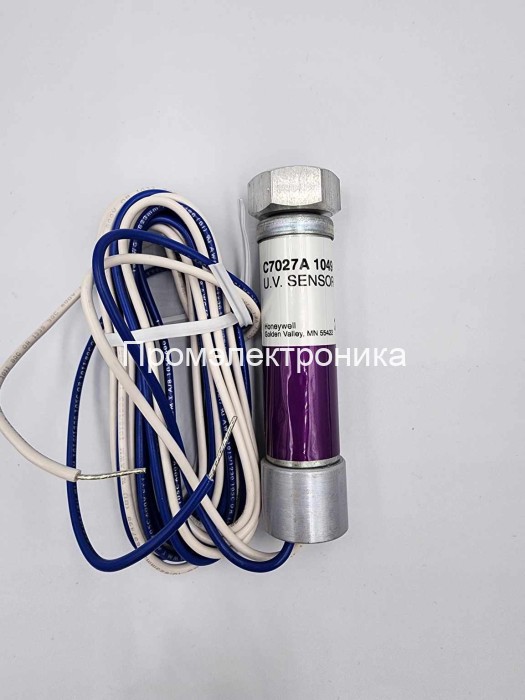

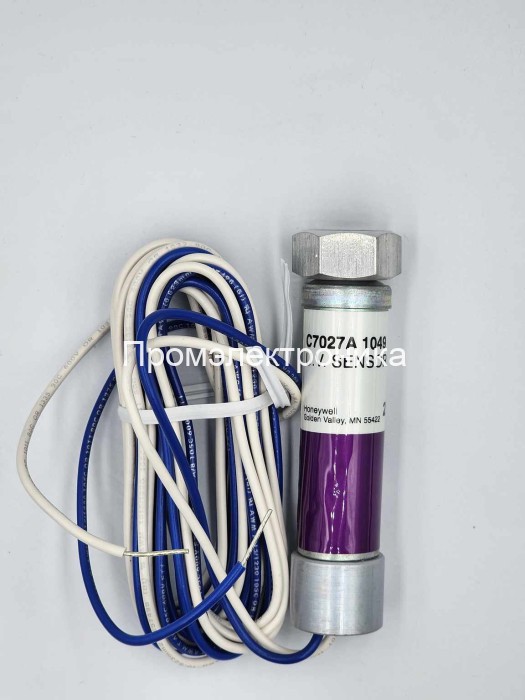

Honeywell C7027A1049

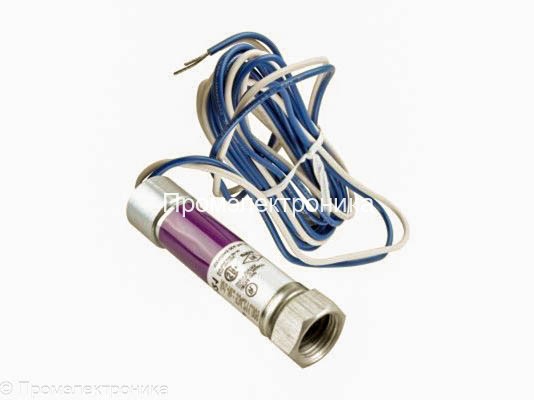

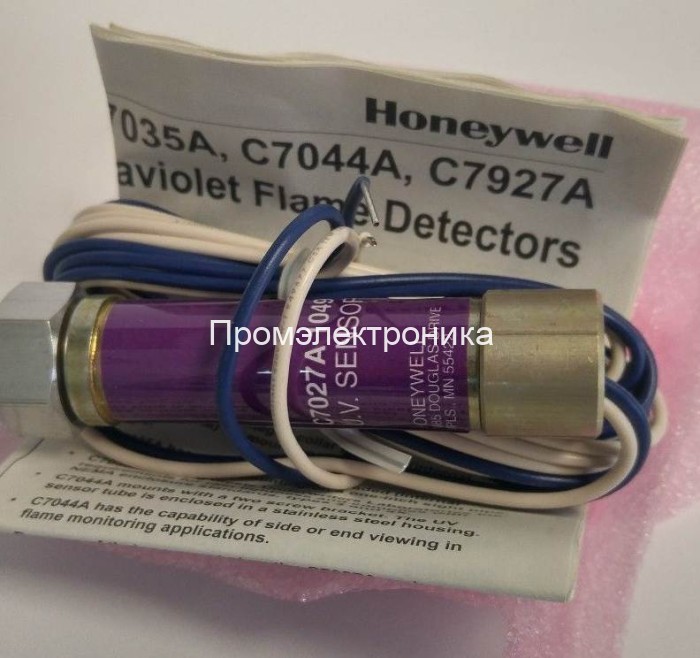

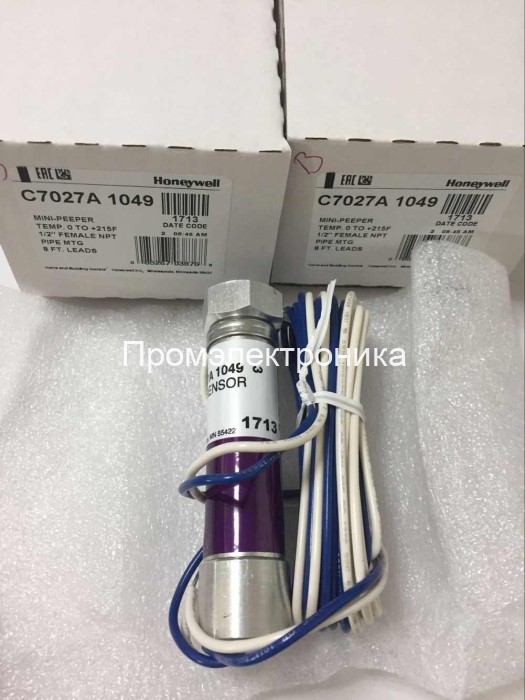

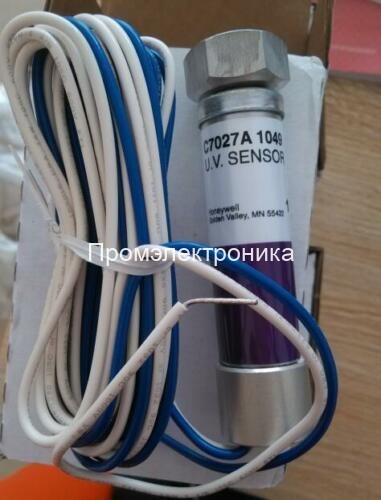

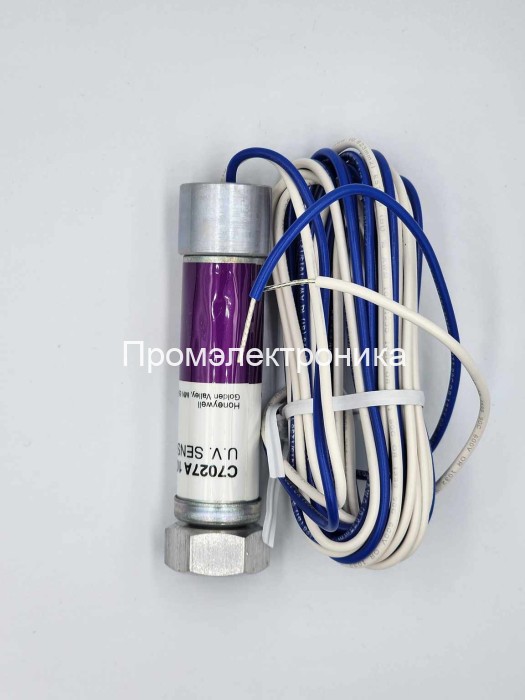

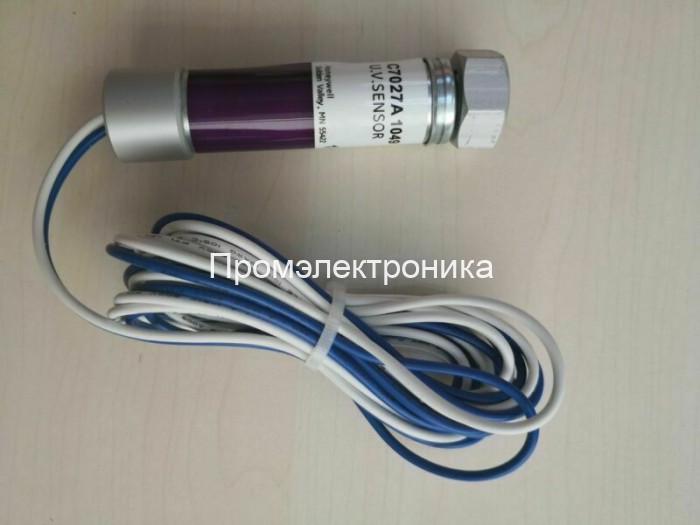

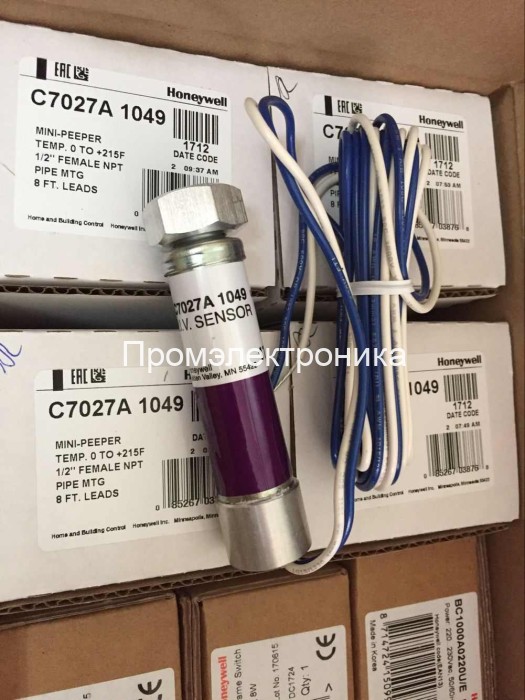

Honeywell C7027A1049 - компактный аналоговый датчик пламени для распознавания ультрафиолетового излучения пламени горения.

Используется с контроллерами Honeywell для наблюдения за пламенем горелок коммерческого и промышленного назначения.

Особенности датчиков Honeywell C7027A 1049:

- Надежная, компактная измерительная трубка в кожухе, обеспечивающем максимальную защиту.
- Быстрая и простая установка на стандартной смотровой трубе.

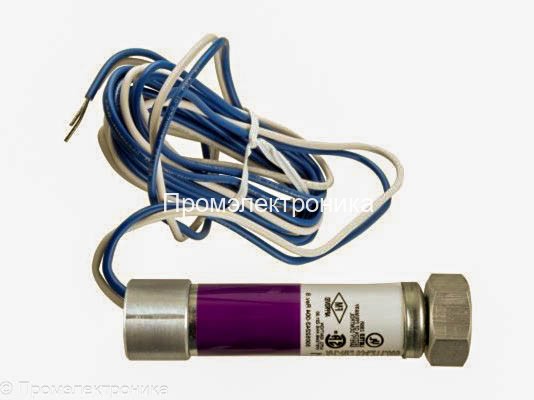

- Длина кабеля 2.4 м

- Температура эксплуатации -18 ... 102 C

- Класс защиты IP54

Детекторы пламени C7027A1049 используются вместе с усилителями R7249A, R7290A, R7749B и R7849A,B и соответствующими устройствами управления Honeywell

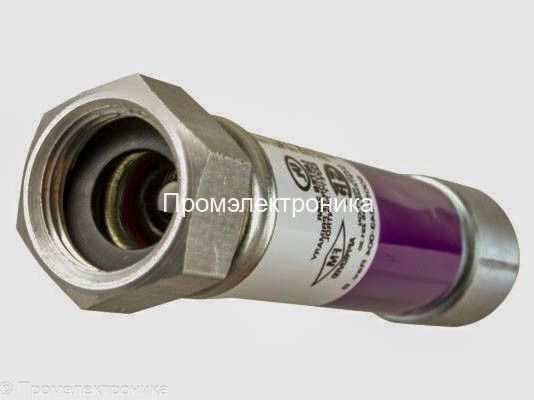

Датчики Honeywell C7027A1049 имеют встроенную манжету с внутренней резьбой для установки на ½ дюймовой смотровой трубке.

Трубки считывания ультрафиолетового излучения рассчитаны примерно на 40 тыс. непрерывной работы при указанных в спецификации детектора пламени окружающей температуре и напряжении. «Износ» трубки считывания ультрафиолетового излучения приводит к тому, что ультрафиолетовый датчик неправильно определяет наличие пламени.

Детектор пламени C7027A можно использовать только с горелками, которые периодически включаются/выключаются либо регулярно проверяются.

Пламя создает ультрафиолетовое излучение, которое невидимо человеческому глазу, но может фиксироваться специальной трубкой считывания ультрафиолетового излучения.

Имеются два требования, которые необходимо выполнять при установке ультрафиолетового датчика:

 · Детектор должен быть в зоне прямой видимости пламени.

 · На детектор не должно попадать другое ультрафиолетовое излучение, прежде всего от искр зажигания

 Детектор должен обязательно «видеть» пламя и поэтому он должен располагаться максимально близко к пламени насколько позволяют физические условия и ограничения по температуре

Ультрафиолетовый датчик Honeywell C7027A1049 - это датчик пламени, который используется в газовых котлах, печах и других газовых устройствах для обнаружения наличия пламени.

Он работает на основе принципа детектирования ультрафиолетового излучения, которое излучается пламенем. Датчик состоит из ультрафиолетового фотодиода и оптической системы, которая направляет свет на фотодиод.

Когда пламя горит, оно излучает ультрафиолетовое излучение, которое проходит через оптическую систему и попадает на фотодиод. Фотодиод преобразует световой сигнал в электрический сигнал, который сигнализирует контрольной системе об обнаружении пламени.

Датчик Honeywell C7027A1049 имеет прочный корпус из нержавеющей стали и может работать в широком диапазоне температур. Он также имеет встроенный фильтр, который защищает фотодиод от нежелательных световых источников, таких как солнечный свет или искусственное освещение.

Датчик Honeywell C7027A1049 является надежным и точным устройством, которое используется в различных газовых устройствах для обеспечения безопасности и эффективности работы.

Инструкция на датчик пламени Honeywell C7027A1049

Документация Honeywell C7027A1049 (ru)
